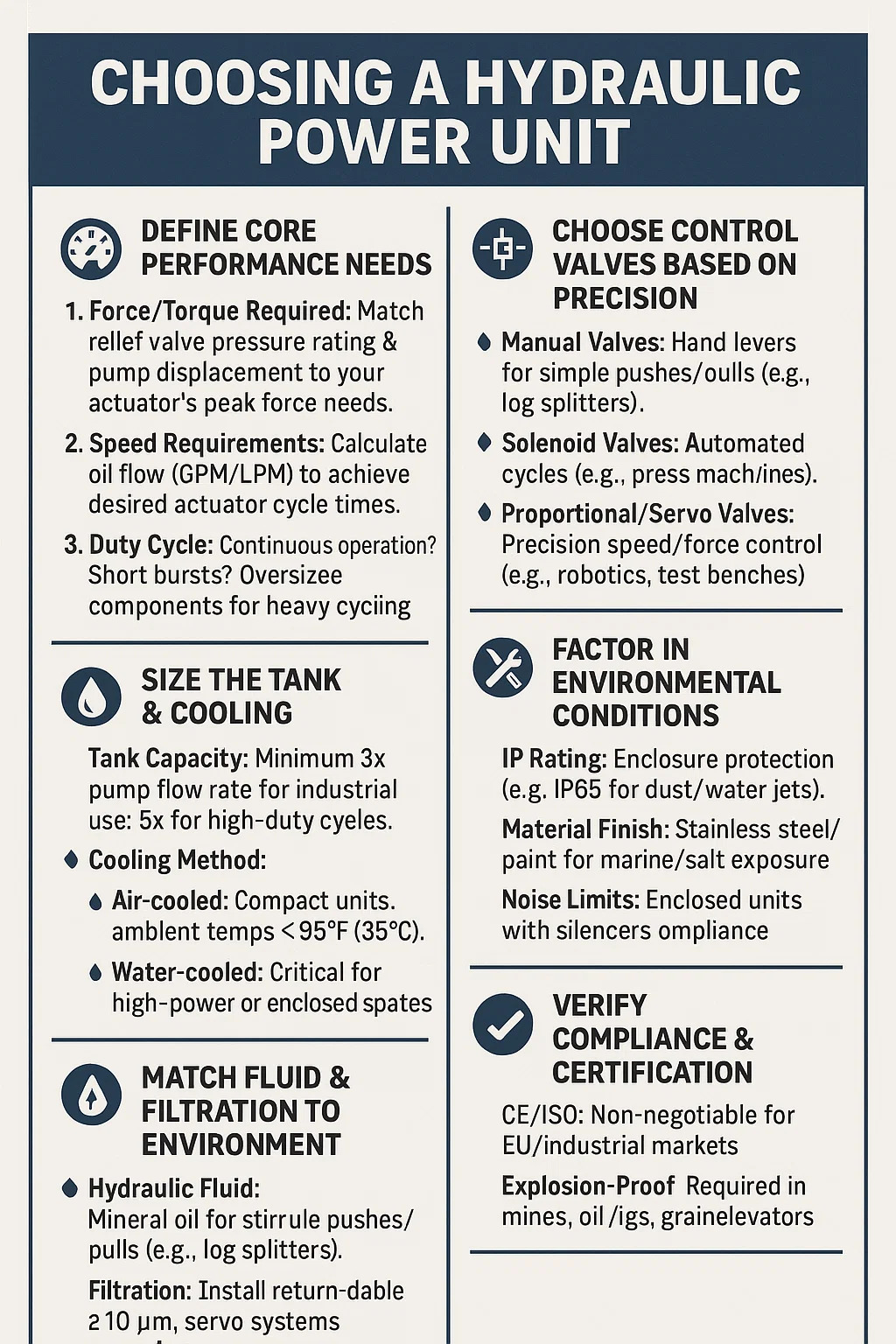

A megfelelő választás hidraulikus tápegység (HPU) megköveteli az alkalmazás igényeinek alapos mérlegelését. Íme egy gyakorlati, tapasztalatokon alapuló útmutató:
1. Határozza meg az alapvető teljesítményigényeket
Szükséges erő/nyomaték: A nyomáscsökkentő szelep névleges nyomását és a szivattyú elmozdulását igazítsa a hajtómű csúcserőigényéhez.
Sebességkövetelmények: Számítsa ki az olajáramlást (GPM/LPM) a kívánt működtető ciklusidő eléréséhez.
Üzemi ciklus: Folyamatos működés? Rövid sorozatok? Túlméretes alkatrészek nehéz kerékpározáshoz.
2. Válassza az Áramforrás lehetőséget
Elektromos motor: Használja beltérben, stabil hálózati tápellátással. Válasszon feszültséget (110V/220V/480V) a létesítmény alapján.
Dízel/gázmotor: Elengedhetetlen mobil berendezésekhez vagy távoli helyszínekhez. Részesítse előnyben a robusztusságot.
Léghajtású (pneumatikus): Csak kis teljesítményű, robbanásveszélyes környezetekhez (bányák, vegyi üzemek).
3. Mérje meg a tartályt és a hűtést
Tartálykapacitás: Minimum 3x szivattyú áramlási sebesség ipari használatra; 5x nagy igénybevételű ciklusokhoz.
Hűtési mód:
Léghűtéses: Kompakt egységek, környezeti hőmérséklet < 95°F (35°C).
Vízhűtéses: Kritikus nagy teljesítményű vagy zárt helyiségekben.
4. Válassza a Precízión alapuló vezérlőszelepeket
Kézi szelepek: Kézi karok egyszerű toláshoz/húzáshoz (pl. rönkhasítók).
Mágnesszelepek: Automatizált ciklusok (pl. présgépek).
Arányos/Szervo szelepek: Precíziós sebesség/erő szabályozás (pl. robotika, próbapadok).
5. A folyadékot és a szűrést a környezethez igazítsa
Hidraulika folyadék:
Ásványi olaj normál ipari használatra.
Szintetikus (foszfát-észter) a magas hő/tűzveszély miatt.
Környezetbarát (biológiailag lebomló) kültéren.
Szűrés: Szereljen be ≥ 10 µm-es visszatérő szűrőket; szervorendszerekhez 5 µm szükséges.
6. A környezeti feltételek tényezője
IP-besorolás: burkolatvédelem (pl. IP65 por-/vízsugarakhoz).
Anyag Kivitel: Rozsdamentes acél/festék tengeri/só expozícióhoz.
Zajhatárok: Hangtompítókkal ellátott zárt egységek kórházak/városi övezetek számára.
7. Karbantartási és hozzáférési terv
Szervizelési távolság: Biztosítson helyet a szűrőcseréhez, tömlőcseréhez.
Tesztpontok: Tartalmazzon nyomáscsatlakozókat a diagnosztikához.
Vészleállítás: A biztonsági megfeleléshez kötelező.
8. Ellenőrizze a megfelelőséget és a tanúsítást
CE/ISO: Nem alkuképes az EU/ipari piacok számára.
Robbanásbiztos: Bányákban, olajfúrótornyokban, gabonafelvonókban szükséges.
| Kiválasztási tényező | Főbb szempontok és lehetőségek |
| Alkalmazási igény | • Szükséges erő/nyomaték → Diktálja nyomásérték • A hajtómű fordulatszáma → Meghatározza áramlási sebesség (GPM/LPM) • Üzemi ciklus (folyamatos/szakaszos) → Hatások alkatrész méretezése |
| Áramforrás | • Elektromos motor : Beltéri/fix telepítések • Dízel/gáz motor : Mobil/távoli oldalak • Pneumatikus : Veszélyes környezet |
| Folyadék és tartály | • Folyadék típus : Ásványi olaj (standard), szintetikus (magas hőmérsékletű), bioolajok (ökoérzékeny) • Tartály mérete : ≥3x szivattyú átfolyás ipari használatra; ≥5x nagy kerékpározáshoz |
| Hűtési módszer | • Léghűtéses : Időszakos használatra megfelelő • Vízhűtéses : A folyamatos működéshez elengedhetetlen |
| Control Precision | • Kézi szelepek : Alapvető rakománypozícionálás • Mágnesszelepek : Automatizált ciklusok • Proporcionális/szervo szelepek : Precíziós mozgásvezérlés |
| Környezeti szükségletek | • IP minősítés : Por-/vízállóság (pl. IP65 kültéren) • Anyag : Rozsdamentes/festett felületek korrózió ellen • Zaj : Zárt egységek zajérzékeny területekhez |
| Megfelelés és biztonság | • CE/ISO tanúsítás: Kötelező az EU/ipari piacokon • ATEX/robbanásbiztos : Bányák/olaj/gáz alkalmazások • Vészleállító és nyomáscsökkentő szelepek |
