Hogyan működik a hidraulikus nyomás? A teljes útmutató

Hogyan működik a hidraulikus nyomás: a rövid válasz

A hidraulikus nyomás úgy működik, hogy az erőt egy zárt, összenyomhatatlan folyadékon – szinte mindig olajon – keresztül viszi át egyik pontból a másikba. Amikor egy szivattyú folyadékot nyom egy zárt rendszerbe, nyomás keletkezik, és minden irányban egyformán hat minden felületen, amellyel érintkezik. Ezt a nyomást ezután egy hengerre vagy motorra irányítják, ahol visszaalakul mechanikai erővé vagy forgássá. Az eredmény egy viszonylag kompakt berendezéssel hatalmas terhek mozgatásának képessége.

Az alapelv a Pascal-törvény: a zárt folyadékra kifejtett nyomás a folyadékban folyamatosan halad át. Matematikailag P = F/A, ahol P a nyomás pascalban vagy psi-ben, F az alkalmazott erő newtonban vagy fontban, A pedig a terület négyzetméterben vagy négyzethüvelykben. Ez az összefüggés azt jelenti, hogy a henger területének megváltoztatásával a rendszer drámaian megsokszorozhatja vagy csökkentheti az erőt – ugyanez az oka annak, hogy egy 70 kg-os technikus egy kis szivattyú fogantyúját megnyomva meg tud emelni egy 20 tonnás prést.

Minden ipari hidraulikus rendszer – a gyári préstől az építőipari kotrógépig – ugyanazon az eseményláncon alapul: a Hidraulikus tápegység (HPU) nyomás alatti folyadékot állít elő, a vezérlőszelepek irányítják, a működtetők pedig munkává alakítják át. Az egyes lépések megértése megmutatja, hogy miért továbbra is a hidraulika az előnyben részesített választás, ahol a nagy erősűrűség és a precíz vezérlés egyaránt számít.

Pascal törvénye: A fizika minden hidraulikus rendszer mögött

Blaise Pascal 1653-ban fogalmazta meg a folyadékmechanika törvényét, de mérnöki vonatkozásai csak a 19. és 20. században váltak teljes mértékben kiaknázhatóvá a precíziós tömítések és a nagy szilárdságú acélcsövek kifejlesztésével. Az alapötlet megtévesztően egyszerű: a folyadékok nem tömörülnek össze értelmesen normál üzemi nyomáson, így minden erő, amelyet egy ponton bevezet, azonnal és egyenletesen terjed a rendszer minden más pontjára.

Vegyünk egy alapvető kéthengeres példát. Ha 100 N erőt fejt ki egy 1 cm²-es dugattyúra, az eredmény 100 N/cm² = 1 MPa. Csatlakoztassa azt a kis hengert egy folyadékkal töltött csövön keresztül egy nagyobb, 100 cm²-es hengerhez, és ugyanaz az 1 MPa nyomás hat a teljes 100 cm²-es felületre – 10 000 N kimenő erőt hozva létre. A rendszer az erőt 100-szorosára szorozta, minden további energiabevitel nélkül. A kompromisszum az elmozdulás: a kis dugattyúnak 100 mm-t kell megtennie ahhoz, hogy a nagy dugattyú mindössze 1 mm-rel mozogjon. Az energia megmarad; az erő felerősödik a sebesség és a löket rovására.

Ez az erő-sokszorozó elv az oka annak, hogy a hidraulika ott jelenik meg, ahol a súly és a tömörség együtt számít. A 8 bar (0,8 MPa) nyomáson működő pneumatikus henger szerény erőt produkál, mivel a légnyomás korlátozott. Egy 250 bar (25 MPa) – tipikus ipari üzemi nyomáson – működő hidraulikus henger nagyjából 30-szor nagyobb erőt ad le azonos furatméret mellett.

A hidraulikus rendszer fő alkotóelemei

A teljes hidraulikus kör több, egymással összefüggő komponensből áll. Mindegyiknek sajátos szerepe van, és bármely kapcsolat gyengesége – kopott tömítés, alulméretezett szelep, szennyezett tartály – rontja a teljesítményt az egész rendszerben.

Víztározó

A tartály tárolja a munkafolyadékot, és lehetővé teszi a légbuborékok és a hő eloszlását, mielőtt a folyadék visszakeringetné. Az ipari tartályok mérete a szivattyú percenkénti áramlási sebességének nagyjából 2-3-szorosa, hogy megfelelő tartózkodási időt biztosítsanak. Az 50 l/perc teljesítményű szivattyú jellemzően 100-150 literes tartályhoz párosul. A tartályban légtelenítő szűrők, szintnéző üveg, leeresztő dugók és gyakran hőmérsékletmérő is található – így ez az áramkör állapotfigyelő központja.

Hidraulikus szivattyú

A szivattyú nem hoz létre közvetlenül nyomást; áramlást hoz létre. Nyomás csak akkor alakul ki, ha az áramlás ellenállásba ütközik – terhelés, szelep vagy elzárt út. Három szivattyútípus dominál az ipari és mobil alkalmazásokban:

• Fogaskerék-szivattyúk – egyszerű, olcsó, kb. 250 bar nyomásig alkalmas. Csak fix elmozdulás.
• Lapátos szivattyúk — halkabb, mint a fogaskerekes szivattyúk, mérsékelt nyomás durván 175 bar-ig, jó térfogati hatásfok.
• Dugattyús szivattyúk — Legnagyobb hatásfok, 350-700 bar nyomásra képes, változtatható lökettérfogat lehetséges, igényes ipari és mobil felhasználásra előnyös.

A változtatható lökettérfogatú dugattyús szivattyúk különösen értékesek a hidraulikus tápegységekben, mivel automatikusan csökkentik a teljesítményt, ha csökken a kereslet, csökkentve ezzel az energiafogyasztást és a hőtermelést a részleges terhelésű ciklusok során.

Vezérlő szelepek

A szelepek a hidraulikus kör idegrendszere. Az irányított vezérlőszelepek (DCV-k) az áramlást ahhoz a működtetőhöz irányítják, amelyre szüksége van. A nyomáscsökkentő szelepek (PRV-k) a maximális rendszernyomást korlátozzák – általában 10–15%-kal az üzemi csúcsnyomás fölé állítják –, hogy megvédjék az alkatrészeket a túlterheléstől. Az áramlásszabályozó szelepek mérik azt a sebességet, amellyel a folyadék belép vagy kilép a szelepmozgatóból, közvetlenül szabályozva a működtető sebességét. A visszacsapó szelepek megakadályozzák a visszaáramlást. Az arányos és szervoszelepek finom elektronikus vezérlést tesznek lehetővé, lehetővé téve a zárt hurkú helyzet- vagy erőszabályozást 0,01 mm-nél jobb pozicionálási ismételhetőség mellett precíziós alkalmazásokban.

Működtetők

A működtetők a hidraulikus energiát mechanikai munkává alakítják vissza. A lineáris hengerek toló- vagy húzóerőt hoznak létre; forgó hidraulikus motorok nyomatékot és forgást állítanak elő. A henger kimenő erejét F = P × A képlet alapján számítjuk ki, így egy 100 mm-es furatú henger (felülete ≈ 78,5 cm²) 200 bar (20 MPa) nyomáson működik. körülbelül 157 000 N – vagyis 16 tonna – tolóerő . Az egyenértékű méretű elektromos szervomotor ilyen szintű erőhatása többszöröse nagyobb és nehezebb motort igényel.

Szűrők és folyadékkondicionálás

A szennyeződés a hidraulikus alkatrészek meghibásodásának egyetlen legnagyobb oka – a folyadékenergia-ipari adatok szerint az összes idő előtti meghibásodás 70–80%-áért felelős. A visszafolyó szűrők, a szívószűrők és az off-line vese-hurkos szűrőrendszerek fenntartják a tisztasági szintet. A szervoszelep-alkalmazások általában 16/14/11 vagy annál jobb ISO tisztasági osztályt igényelnek, ami azt jelenti, hogy milliliterenként kevesebb, mint 1300 4 µm-nél nagyobb részecske van.

Mi az a hidraulikus tápegység és miért számít?

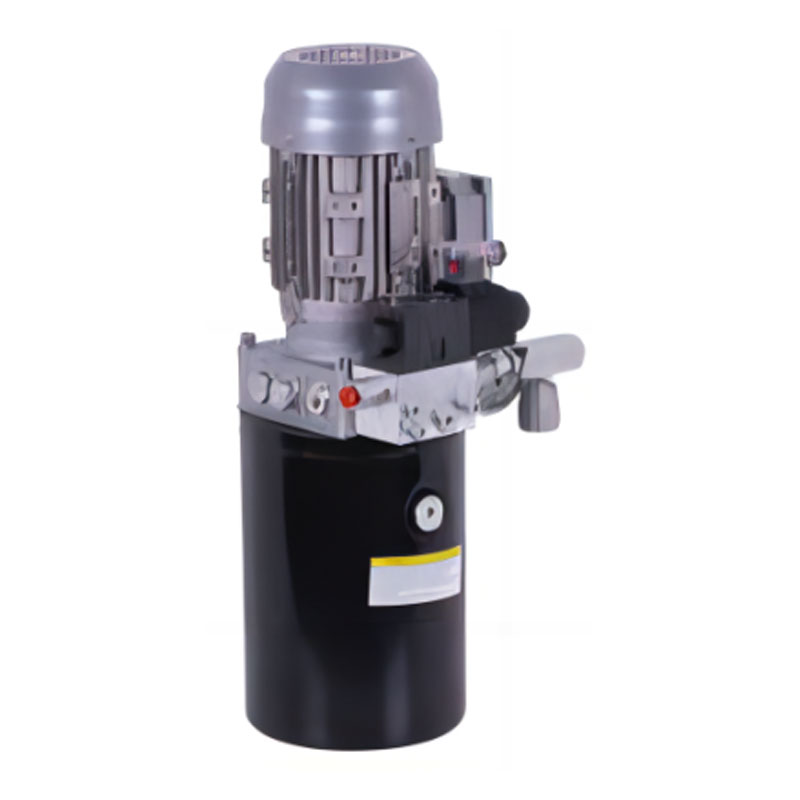

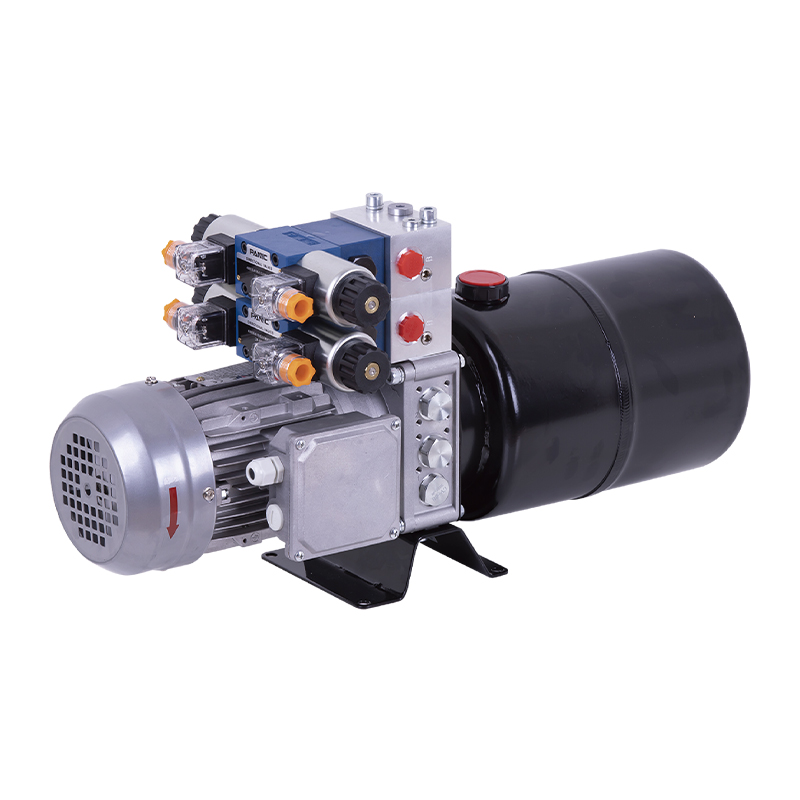

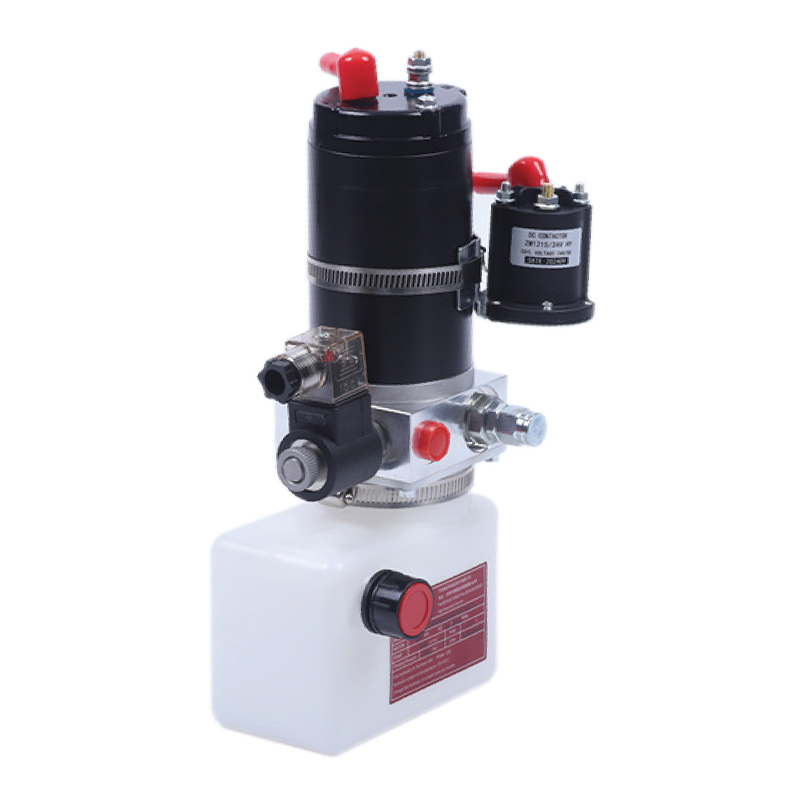

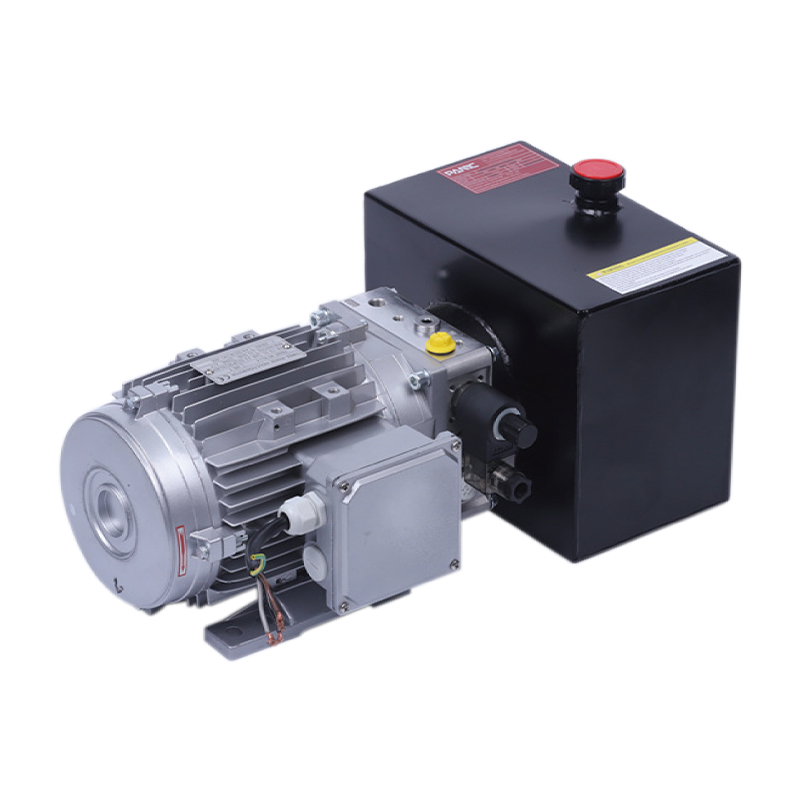

A Hidraulikus tápegység (HPU) – néha hidraulikus tápegységnek is nevezik – egy önálló szerelvény, amely egyetlen csomagolt egységbe integrálja a tartályt, szivattyút, indítómotort (elektromos vagy belső égésű motor), nyomáshatároló szelepet, szűrőt, hőcserélőt és műszereket. Ahelyett, hogy ezeket az alkatrészeket szétszórná a gépkeretben, a HPU egyetlen tervezett rendszerbe tömöríti őket, amely egységként telepíthető, karbantartható és kicserélhető.

A HPU-k az 1–5 kW teljesítményű és 70–150 bar nyomáson működő kompakt asztali egységektől a 400 bar feletti nyomású acélgyári préseket meghajtó, több megawattos ipari erőforrásokig terjednek. Egy középkategóriás ipari hidraulikus tápegység egy 30 kW-os villanymotort 45 cc/fordulatszámú axiális dugattyús szivattyúval, 200 literes tartályral, vízhűtéses hőcserélővel, amely az olaj hőmérsékletét 45–55°C-on tartja, és egy 10 µm-es visszatérő vezetékes szűrővel párosíthatja – mindezt integrált acélporos keretre szerelve.

Főbb jellemzők, amelyeket a HPU kiválasztásakor értékelni kell

A HPU tervezése magában foglalja a redundanciával kapcsolatos döntéseket is. A kritikus folyamatok – tengeri platformvezérlő rendszerek, acélgyári hengerművek, repülőgépek földi támogató berendezései – gyakran használnak duplex hidraulikus tápegységeket két szivattyúval, ahol az egyik működik, a másik pedig készenlétben áll az automatikus átkapcsolással. Az állásidő költségei ezekben a környezetekben meghaladhatják a több tízezer dollárt óránként, ami még jelentős tőkeköltség mellett is gazdaságilag ésszerűvé teszi a redundanciát.

Hogyan építi fel, stabilizálja és szabályozza a nyomást

A nyomás dinamikus viselkedésének – nem csak a statikus képletnek – megértése elengedhetetlen mindenki számára, aki hidraulikus rendszereket tervez vagy hibaelhárítást végez. A nyomás nem egyszerűen bekapcsol. Emelkedik, csúcsosodik, oszcillál és stabilizálódik a szivattyú típusától, a szelep reakciósebességétől, a vezetékhossztól és a folyadék összenyomhatóságától függően.

Nyomástüskék és vízkalapács

Amikor egy irányítószelep gyorsan zár, a mozgó folyadék lendületének nincs hová mennie. Az eredmény egy átmeneti nyomás – egy tüske –, amely 5 ezredmásodperc alatt elérheti az állandósult üzemi nyomás 2-5-szörösét. A 200 bar nyomáson működő rendszer 500 bar feletti átmeneti csúcsokat láthat. Ezek a tüskék kifárasztják a tömlőszerelvényeket, megrepednek az elosztótömbök, és tönkreteszik a tömítéseket az ismételt ciklusok során. A tervezők nyomásakkumulátorokkal (amelyek elnyelik az energiacsúcsot), lassan záródó szelepekkel vagy kontrollált nyitási sebességű, pilóta által működtetett visszacsapó szelepekkel ellensúlyozzák őket.

A nyomáscsökkentő szelep szerepe

Minden hidraulikus rendszernek rendelkeznie kell nyomáscsökkentő szeleppel (PRV), amely a leggyengébb alkatrész névleges nyomása alá van beállítva. Ha egy aktuátor eléri a löket végét, miközben a szivattyú még működik, a nyomás egyébként addig emelkedne, amíg valami el nem szakad. A PRV kinyílik, ha a nyomás meghaladja a beállított értéket, megkerülve a tartályba visszaáramlást. Ez nem normális működési állapot – a folyamatosan nyíló PRV hőként pazarolja az energiát, és rendszertervezési vagy működési problémát jelez. A megfelelő tervezés csak valódi túlterhelés esetén irányítja a PRV áramlást, és az idő túlnyomó részében zárva tartja.

Akkumulátorok: Hidraulikus energia tárolása

A hidraulikus akkumulátor egy nyomástartó edény, amely előre feltöltött gázt (majdnem mindig nitrogént) tartalmaz, amelyet a hidraulikus folyadéktól tömlővel, dugattyúval vagy membránnal választanak el. Ha a rendszer nyomása meghaladja a gáz előtöltését, a folyadék összenyomja a gázt és energiát tárol. Amikor a nyomás csökken – igénycsúcs vagy szivattyúhiba esetén – a gáz kitágul, és visszanyomja a folyadékot a körbe. Az akkumulátorok három fő funkciót látnak el: energiatárolás a csúcsigény-kiegészítéshez, vészhelyzeti nyomásellátás a biztonságos leállítás érdekében és pulzációcsillapítás. A 20 literes, 150 bar-ra előtöltött tömlőakkumulátor rövid 8–12 literes áramlás-kiegészítést képes leadni rendszernyomáson – ez elegendő ahhoz, hogy a szivattyú elvesztése után is végrehajtson egy biztonsági szempontból kritikus szelepmozgást.

Hidraulikafolyadék: A közeg, amitől minden működik

A hidraulikus rendszerben lévő folyadék nem egyszerűen erőátviteli közeg. Egyszerre keni meg a szivattyún belül minden mozgó felületet, szelepeket és működtetőket, elvezeti a hőt a forró pontoktól, védi a fémfelületeket a korróziótól, és felfüggeszti a szennyeződés részecskéit, amíg el nem érik a szűrőt. A nem megfelelő folyadék kiválasztása vagy lebomlásának engedélyezése gyorsabban tönkreteszi az alkatrészeket, mint szinte bármely más tényező.

Viszkozitás és hőmérsékletfüggősége

A viszkozitás a folyadék legkritikusabb tulajdonsága. A legtöbb ipari hidraulikus tápegység ISO VG 46 ásványolajjal rendelkezik – viszkozitása 46 centistoke (cSt) 40°C-on. Ahogy a hőmérséklet 80 °C-ra emelkedik, a viszkozitás nagyjából 12 cSt-ra csökken; 20°C-on 100 cSt vagy magasabb is lehet. A minimális viszkozitás alatti működés fém-fém érintkezést és gyors kopást okoz; a maximális viszkozitás feletti működés kavitációt, lassú reakciót és nagy szivattyú bemeneti vákuumot okoz. A legtöbb rendszer 25–54 cSt-t céloz meg a szivattyú bemeneténél az optimális egyensúly érdekében.

Folyadéktípusok és alkalmazásuk

• Ásványi olaj (ISO VG 32-68) — a leggyakoribb, jó kenőképesség és stabilitás, költséghatékony, nem tűzálló.
• Víz-glikol (HF-C) — tűzálló, kemencék és présöntőgépek közelében használják, 30-40%-kal csökkenti a szivattyú élettartamát az ásványolajhoz képest.
• Foszfát-észter (HF-D) — kiváló tűzállóság, repülőgépekben és energiatermelésben használatos; speciális tömítőanyagokat (EPDM, PTFE) és speciális folyadékkezelést igényel.
• Biológiailag lebomló észterek (HETG, HEES) — környezetvédelmi szempontból érzékeny területeken, mint például az erdészet, a tengerészet és az élelmiszer-feldolgozás; 28 napon keresztül biológiailag lebomlik a talajban; jellemzően az ásványolaj árának 3-5-szöröse.
• Magas víztartalmú folyadékok (HWCF, 95% víz) – nagyon alacsony költségű és tűzálló, de a rossz kenőképesség megköveteli az alkatrészek leértékelését és a folyadék gyakori cseréjét.

Folyadékszennyeződés és monitorozás

Részecskeszámlálókat, nedvességérzékelőket és viszkozitáselemzőket ma már rutinszerűen telepítenek a nagyobb hidraulikus tápegységekre az állapotfigyelő programok részeként. Az online részecskeszámlálók, amelyek a visszatérő vezeték folyadékát veszik mintát, hetekkel azelőtt észlelhetik a romló szivattyúcsapágyakat, hogy az katasztrofálisan meghibásodna – ez inkább tervezett karbantartási időszakokat jelent, mintsem vészleállításokat. Az ásványolaj 0,05% feletti víztartalma emulgeálja a folyadékot, roncsolja az olajréteget a csapágyfelületeken, és elősegíti a rozsdásodást. Már 500 ppm (0,05%) vízről kimutatták, hogy akár 75%-kal csökkenti a görgőscsapágyak kifáradási élettartamát.

A hidraulikus rendszerek típusai és azok különbségei

Nem minden hidraulikus rendszer van konfigurálva egyformán. Az áramköri architektúra határozza meg, hogy milyen hatékonyan használják fel az áramot, mennyire reagál a rendszerre, és hogyan kezeli a több működtető egység egyidejű igényeit.

Nyílt központú vs. zárt központú rendszerek

Nyitott központú rendszerben a folyadék folyamatosan kering vissza a tartályba az irányítószelepeken keresztül, amikor egyetlen működtető sem mozog. Ez egyszerű és olcsó, de folyamatosan energiát pazarol. Zártközpontú rendszerben a szivattyú teljesítménye nem megy semmire, ha a hajtóművek üresjáratban vannak – tehát a szivattyút vagy tehermentesíteni kell, le kell állítani, vagy a rendszert fel kell szerelni nyomáskompenzált változó lökettérfogatú szivattyúval, amely a teljesítményt közel nullára csökkenti. A modern ipari HPU-k szinte kizárólag zárt központú áramköröket használnak változó lökettérfogatú szivattyúkkal 60-85%-kal csökkenti az üresjárati áramfogyasztást a fix elmozdulású, nyitott központú alternatívákhoz képest.

Load-Sensing Systems

A terhelésérzékelő (LS) hidraulikus rendszer folyamatosan figyeli a legnagyobb igényű működtetőelem által megkívánt nyomást, és utasítja a szivattyút, hogy éppen elegendő nyomást és áramlást biztosítson az igény kielégítéséhez, plusz egy kis tartalék (általában 15–25 barral a terhelési nyomás felett). A szivattyú soha nem működik a szükségesnél erősebben. A terhelésérzékelő rendszerek a modern mobil berendezések – kotrógépek, daruk, mezőgazdasági gépek – alapfelszereltségei, ahol a terhelés másodpercről másodpercre drámaian változik, és az üzemanyag-hatékonyság közvetlenül befolyásolja a működési gazdaságosságot. Egy terhelésérzékelős kotrógép 15-25%-kal kevesebb üzemanyagot fogyaszthat, mint egy ezzel egyenértékű fix nyomású gép ugyanazon a munkacikluson.

Elektrohidraulikus rendszerek

Az elektrohidraulikus rendszerek felváltják a mechanikus vagy pilot-hidraulikus szelepműködtetést elektronikus mágnesszelepekkel, proporcionális szelepekkel vagy szervoszelepekkel, amelyeket PLC-k vagy dedikált mozgásvezérlők vezérelnek. Ez lehetővé teszi a programozható erő- és helyzetprofilokat, az adatnaplózást, a hibadiagnosztikát és az ipari automatizálási hálózatokkal való integrációt. A fröccsöntő gépekben az elektrohidraulikus szervovezérlés a befecskendezési nyomást ±1 bar-on belül tartja az alapjeltől és a pozíciótól 0,05 mm-en belül – ez a képesség megváltoztatja a termék minőségét és megismételhetőségét. Ezekben a berendezésekben a hidraulikus tápegység jellemzően változtatható sebességű hajtású (VSD) motorokat tartalmaz, ahol az elektromos motor fordulatszáma közvetlenül követi a keresletet, tovább csökkentve az energiafelhasználást 30–50%-kal a fix sebességű HPU-konstrukciókhoz képest.

Valós alkalmazások, ahol a hidraulikus nyomás nélkülözhetetlen

A hidraulikus nyomás az iparágak szélesebb körében jelenik meg, mint azt a legtöbb ember gondolná. A hidraulika által biztosított erősűrűség és szabályozhatóság egyszerűen nem reprodukálható más technológiával, összehasonlítható költségekkel és méretekkel.

• Építőipar és földmunka — Egy 20 tonnás kotrógép 350 bar hidraulikus nyomást használ 150 kN feletti ásási erő kifejtésére. A teljes gém-, kar-, kanál- és lengőfunkció-készletet egyetlen, a gép alvázába integrált hidraulikus tápegység hajtja meg.
• Ipari préselés és alakítás — A hidraulikus fémformázó prések 100-80 000 tonna erővel működnek. Egy 5000 tonnás kovácsolóprés fizikailag lehetetlen más, azonos méretű technológiával.
• Offshore olaj és gáz — A tenger alatti hidraulikus vezérlőrendszerek 690 bar nyomásig működnek, és 3000 m-t meghaladó vízmélységben működtetik a kifújásgátlókat és a karácsonyfa-szelepeket. A felületi HPU teljes redundanciával és folyamatos monitorozással készült.
• Repülés és űrhajózás — A kereskedelmi repülőgépek hidraulikus rendszerei általában 207 bar-on (3000 psi) működnek, a következő generációs repülőgépek pedig 345 bar-ra (5000 psi) mozdulnak el, hogy csökkentsék a csövek és a működtetőelemek súlyát. A repülésvezérlő felületek, a futómű és a fékek mind a hidraulikus nyomástól függenek.
• Acél- és fémfeldolgozás — A hengerművek hidraulikus hézagszabályozást (HGC) használnak a hengerrés 10 µm-en belüli tartására, közvetlenül szabályozva a szalagvastagságot. A hengerművekhez való HPU-k 1000–5000 l/perc teljesítményt képesek leadni 250–350 bar nyomáson.
• Tengerészet és hajógyártás — A nagyméretű hajók kormánymű-rendszerei hidraulikus munkahengereket használnak a több száz tonnás kormányok forgatására. A teherhajókon lévő nyílászárók és darurendszerek teljes egészében hidraulikus hajtásúak.
• Fröccsöntés — A nagy fröccsöntőgépek hidraulikus szorítóereje eléri az 5000 tonnát vagy annál többet, és a formafelet zárva tartja az olvadt műanyag akár 2000 bar nyomással szemben.

Gyakori hidraulikus nyomásproblémák és kiváltó okaik

Ha egy hidraulikus rendszer alulteljesít vagy meghibásodik, a tünetek gyakran hasonlónak tűnnek a felületen – lassú működtetők, szabálytalan mozgás, túlzott zaj, túlmelegedés –, de a kiváltó okok eltérőek. A téves diagnózis olyan drága alkatrészek cseréjéhez vezet, amelyek nem jelentik a tényleges problémát.

Alacsony vagy instabil nyomás

A lehetséges okok közé tartozik a kopott szivattyú nagy belső szivárgással (ellenőrizze a térfogati hatásfokot – a dugattyús szivattyún minden 85% alatti érték kopást jelez), a túl alacsony nyomáscsökkentő szelep vagy részlegesen nyitva van, a belső szeleporsó kopása, amely lehetővé teszi a keresztirányú szivárgást, vagy a hengertömítés meghibásodása, amely megkerüli a folyadékot a dugattyús nagynyomású oldalról a rúd oldalára. A szisztematikus nyomáspróba a kör minden szakaszában – a szivattyú kimeneténél, az utószelepnél, a működtetőnél – gyorsan megszünteti a hibát.

Túlzott hőség

A 65-70°C feletti hidraulikafolyadék gyorsan lebomlik. A folyadék élettartama felére csökken, ha minden 10°C 60°C fölé emelkedik. A hőtermelést mindig a nyomásesés okozza egy szűkítésen keresztül – egy részben zárt szelep, egy eltömődött szűrő, egy alulméretezett vezeték vagy egy túl gyakran nyitó biztonsági szelep. Ha a hőcserélő folyamatosan teljesítményen működik, akkor a rendszer alapvető energiahatékonysági problémája van , nem csupán hűtési probléma. A változtatható lökettérfogatú szivattyúk, a terhelésérzékelő vezérlők és a megfelelő méretű vezetékek megszüntetik a kiváltó okot; nagyobb hűtő hozzáadása csak a tünetet kezeli.

Kavitáció és levegőztetés

A kavitáció akkor következik be, amikor a folyadék helyi nyomása a gőznyomás alá esik, és gőzbuborékok képződnek, amelyek hevesen felrobbannak, amikor a nyomás helyreáll – olyan zajt keltenek, mint a kavics egy bádogdobozban, és több mikron/óra sebességgel erodálják a fémfelületeket. A levegőztetés légbuborékokat vezet be a tartály habjából, egy szivárgó szívóvezeték csatlakozásából vagy alacsony folyadékszintből. Mindkét körülmény gyorsan tönkreteszi a szivattyúkat, és szivacsos, kiszámíthatatlan működést okoz. A 0,3 bar (225 Hgmm) feletti szivattyú bemeneti vákuumja megbízható korai figyelmeztető jelzés a kezdődő kavitációs kockázatra.

Külső szivárgás

A leglátványosabb hidraulikus probléma a hengerrúd tömítéseinek, a tömlőszerelvényeknek és a szeleptest felületeinek tömítésének meghibásodása. Még egy kis külső szivárgás is – másodpercenként 1 csepp – nagyjából napi 2-3 litert, évente pedig több mint 700 litert tesz ki. A folyadékárakon túl a külső szivárgások tűzveszélyt okoznak (a forró felületre porlasztott olaj ásványolaj esetében 150°C körüli hőmérsékleten meggyullad), környezetszennyezést és csúszásveszélyt okoznak. A legtöbb tömítés meghibásodása a túlnyomásos tranziensekre, a szennyezett folyadékra, amely megtámadja a tömítési elasztomereket, vagy a folyadék típusának megfelelő tömítésanyag nem megfelelő megválasztására vezethető vissza.

Energiahatékonyság a modern hidraulikus erőművekben

A hidraulikát történelmileg kritizálták az elektromos hajtásokhoz képest alacsony energiahatékonyság miatt. Ez a kritika azokra a fix lökettérfogatú, fix fordulatszámú rendszerekre vonatkozott, ahol a szivattyú a kereslettől függetlenül teljes kapacitással működött. A modern hidraulikus tápegységek ezt a hiányt lényegében bezárták a változó lökettérfogatú szivattyúkkal, a változtatható fordulatszámú hajtómotorokkal, a terhelésérzékelős vezérlőkkel és a regeneratív áramkörökkel.

A szervovezérlésű, változtatható sebességű hidraulikus hajtás – a szervomotort fix lökettérfogatú szivattyúval kombinálva – számos munkaciklusban megfelel a közvetlen elektromos hajtás energiahatékonyságának, miközben megtartja a hidraulika erősűrűségét, megfelelőségét és túlterhelési tűrését. A fröccsöntés területén a VSD-HPU utólagos beépítési projektjei következetesen 40–60%-os energiamegtakarítást mutatnak a régi, fix sebességű HPU-telepítésekkel szemben, 18–36 hónapos megtérülési idővel.

A regeneratív hidraulikus körök visszanyerik az energiát a henger visszahúzásakor – ez különösen értékes függőleges préselési alkalmazásoknál, ahol egy nehéz kos a gravitáció hatására leereszkedik. A visszatérő áramlást a szivattyú tengelyéhez csatlakoztatott hidraulikus motoron átvezetve a rendszerek visszanyerik a potenciális energia 20–40%-át, amelyet a hagyományos körök egyszerűen átengednek hőként a biztonsági szelepen.

A hidraulikus akkumulátor is hatékony szerepet játszik: Az alacsony igényű időszakokban az energia tárolásával és a csúcsigény idején történő felszabadításával a megfelelő méretű akkumulátor lehetővé teszi, hogy egy kisebb, hatékonyabb HPU ugyanazt a csúcsterhelést szolgálja ki – egyszerre csökkentve a tőkeköltséget és az üzemeltetési energiaköltséget.

Karbantartási gyakorlatok, amelyek meghosszabbítják a hidraulikus rendszer élettartamát

A jól karbantartott hidraulikus rendszer rendszeresen 20-30 éves produktív élettartamot ér el. Az elhanyagolt rendszerek idő előtt meghibásodnak, gyakran költséges járulékos károsodással – egy kavitáló szivattyú, amely tönkreteszi az utánfutó szelepeket ugyanabban a hibaeseményben, vagy egy szennyezett szervoszelep, amely bevágja a saját furatát, és a koptató forgácsot továbbítja a következő alkatrésznek.

1. Folyadékmintavétel és -elemzés 500-1000 üzemóránként - a részecskeszám, a víztartalom, a viszkozitás, a savszám és a kopófém-koncentráció a teljes állapotról mesél, mielőtt a problémák meghibásodásokká válnának.
2. Szűrőelem csere a nyomáskülönbség jelzőnél, nem csak naptári ütemezés szerint — egy enyhén terhelt rendszer 2000 órát üzemelhet a változtatások között; egy erősen terhelt rendszer 500 óra elteltével változtatásokat igényelhet.
3. Víztározó inspection and cleaning at every major fluid change — az iszap és a lakk felhalmozódik a tartály falán és a leeresztő dugókon, és részecskéket bocsát ki a friss folyadékba.
4. A tömlő ellenőrzése 6 havonta — a hidraulikus tömlőnek véges kifáradási élettartama van, függetlenül az állapot megjelenésétől. A legtöbb gyártó a gyártás dátumától számított 6 éves vagy a 4 év üzemidőt javasolja, attól függően, hogy melyik következik be előbb.
5. Nyomáshatároló szelep ellenőrzése évente — A PRV-k sodródhatnak, megtapadhatnak vagy fecseghetnek. Az a PRV, amely 20 barral nyit a beállított érték alatt, energiát pazarol és korlátozza a rendszer teljesítményét; amelyik zárva tapad, lehetővé teszi a rendszer túlnyomását a működtető leállása során.
6. Hőképalkotás működés közben – az infravörös kamerák gyorsan felismerik azokat a forró pontokat a részben eltömődött szelepeknél, nagy ellenállású szerelvényeknél vagy hőcserélő szennyeződéseknél, amelyeket a hőmérsékletmérők önmagukban nem tudnak lokalizálni.

A hidraulikus tápegység proaktív karbantartása szinte mindig olcsóbb, mint a reaktív javítás. A szivattyú cseréje egy 200 kW-os HPU-n 8 000–15 000 fontba kerülhet az alkatrészek és a munkadíj tekintetében. A termeléskiesés a nem tervezett leállások során, miközben az alkatrészekre és a mérnökökre vár, általában meghaladja a napi 50 000 GBP-ot a folyamatos feldolgozású iparágakban – így még az agresszív megelőző karbantartási programok is rendkívül költséghatékonyak.
