Mi az a CDU egység? Típusok, felhasználások és DC hidraulikus útmutató

Mi az a CDU egység?

A CDU egység (Compact Drive Unit) egy önálló hidraulikus tápegység, amely egyetlen házba integrálja a szivattyút, a motort, a tartályt, a szelepeket és a vezérlőelemeket. Igény szerint nyomás alatti hidraulikafolyadékot szállít az ipari, mobil és tengeri berendezések működtetőihez, hengereihez vagy motorjaihoz. Meghatározó jellemzője a tömörség: minden hidraulikus alkatrész előre összeszerelve, előcsövezve van, és készen áll a beszerelésre, a csatlakozónyílásokon túl, helyszíni vízszerelés nélkül.

A CDU egységek szorosan kapcsolódnak a kifejezéshez, és gyakran felcserélhetően használják DC hidraulikus tápegység , különösen ha a hajtómotor egyenárammal működik (12 V, 24 V vagy 48 V DC). Emiatt ezek az akkumulátorral hajtott platformok alapértelmezett választása: haszongépjárművek, munkaállványok, hátsó emelők, billenő teherautók, mezőgazdasági gépek és hálózaton kívüli ipari állomások, ahol nem áll rendelkezésre váltóáramú hálózat.

Egyszerűen fogalmazva: ha hidraulikus erőre van szüksége külön motor-szivattyú kombináció működtetése és külső hidraulika vezetékek gépvázon történő átvezetése nélkül, a CDU egység a megoldás. Egy tipikus egység szállít között 0,5 l/perc és 20 l/perc közötti nyomáson 100 bar és 350 bar között , az alkalmazási osztálytól függően.

Alapelemek a CDU egységen belül

A CDU egység tartalmának megértése segít megmagyarázni, miért működik olyan megbízhatóan ilyen változatos környezetekben. Minden egység – akár kompakt meghajtó egységként, akár egyenáramú hidraulikus tápegységként kerül forgalomba – ugyanazon az alapvető architektúrán osztozik.

Elektromos motor

Az egyenáramú változatok állandó mágneses vagy kefe nélküli motorokat használnak 12 V-ra, 24 V-ra vagy 48 V-ra. Az AC változatok egyfázisú vagy háromfázisú indukciós motorokat használnak. A motor teljesítménye 0,3 kW (kis hátsó emelő) és 7,5 kW (nehézipari henger) között mozog. A motor hatékonysága közvetlenül meghatározza az akkumulátor fogyasztását a mobil alkalmazásokban – a kefe nélküli kialakítás akár 92%-os hatékonyság szemben a kefe típusú motorok 78–82%-ával.

Hidraulikus szivattyú

Költséghatékonyságuk és a változó viszkozitású olajokkal szembeni toleranciájuk miatt a fogaskerekes szivattyúk dominálnak a CDU konfigurációkban. A dugattyús szivattyúk 250 bar feletti nagynyomású egységekben jelennek meg. Az elmozdulás jellemzően 0,4 cc/fordulat és 4,5 cc/fordulat között mozog. Egyes egyenáramú hidraulikus tápegységek kétfordulatú fogaskerekes szivattyúkat használnak, így egyetlen motor visszafordítása kapcsolószelepek nélkül meghosszabbítja és visszahúzza a hengert.

Víztározó

A 0,5-20 literes acél vagy alumínium tartályok tárolják a munkafolyadékot. A terelőlemezek megakadályozzák a levegőztetést; a nedvszívó szűrőkkel ellátott légtelenítő sapkák távol tartják a nedvességet. A kisebb tartályok azért működnek, mert a CDU egységek szakaszosan forognak – nem működnek folyamatosan, mint a központi hidraulikus állomások.

Elosztóblokk és szelepek

Az irányított vezérlőszelepek, a nyomáscsökkentő szelepek, a visszacsapó szelepek és a mágnesszelepes patronok mind egy megmunkált alumínium vagy gömbgrafitos vas elosztóba vannak beépítve. Ez kiküszöböli az alkatrészek közötti tömlőcsatlakozásokat, így a szivárgási pontok nullához közelíthetők az egységen belül.

Vezérlő elektronika

A továbbfejlesztett CDU egységek CAN-busz interfészeket, arányos szelepmeghajtókat, áramérzékelős túláramvédelmet és hőlezárásokat tartalmaznak. A belépő szintű egyenáramú hidraulikus tápegységek egyszerű relé alapú vezérlést használnak. Mindkét megközelítés néhány órán belül beköthető a jármű meglévő elektromos rendszerébe.

Szűrés

A 10 mikron (abszolút) névleges visszafolyó szűrők kellően tisztán tartják a folyadékot a mágnesszelepek szelepeihez. A szívószűrők durva első fokozatot adnak. Mobil alkalmazásokban, ahol a vibráció kiszorítja a részecskéket a tömlőkből és szerelvényekből, a jó szűrés a szivattyú élettartamát 2000 óránál tovább növeli. 8000 üzemóra .

CDU egységtípusok: osztályozásuk

A CDU egységek nem egyetlen terméket alkotnak – széles osztályozási mátrixot ölelnek fel a tápfeszültség, a szivattyú típusa, a szerelési irány és a szelepkonfiguráció alapján. Az alábbi táblázat összefoglalja azokat a főbb kategóriákat, amelyekkel a vásárlók találkoznak.

CDU egységek osztályozása kulcsfontosságú műszaki paraméterek szerint
Osztályozási tengely	Gyakori változatok	Tipikus nyomástartomány	Elsődleges alkalmazás
Tápfeszültség	12 V DC / 24 V DC / 48 V DC / 110–240 V AC	250 bar-ig	Mobil járművek, hálózaton kívüli állomások
Szivattyú típusa	Fogaskerék/dugattyú/lapát	50-350 bar	Általános / Nagynyomású / Közepes nyomású
Szelep konfigurációja	Egyszeres hatású / Kettős hatású / Arányos	Változó	Billenők / bilincsek / szervo vezérlés
Motor típusa	Kefe DC / Brushless DC / AC indukció	N/A (motor besorolás)	Akkumulátoros / hálózati tápellátású rendszerek
Szerelési irány	Függőleges / Vízszintes / Elmerült	Ugyanaz, mint fent	Helyszűke telepítések

A DC hidraulikus tápegység szegmens ezen a mátrixon belül a leggyorsabban növekvő kategória, amelyet a haszongépjárművek villamosítása hajt. A piaci adatok azt mutatják, hogy a 24 V-os és 48 V-os egyenáramú hidraulikus erőművek iránti kereslet nagyjából 9,4% CAGR 2018 és 2024 között , ahol az egységnyi mennyiség több mint 40%-át a faremelő és az emelőkosaras szektor adja.

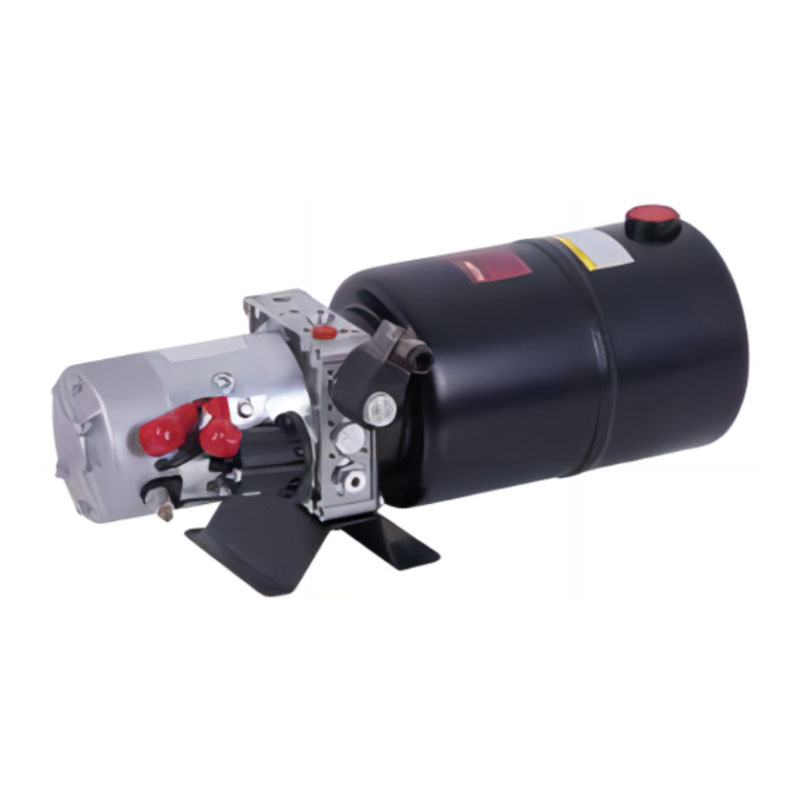

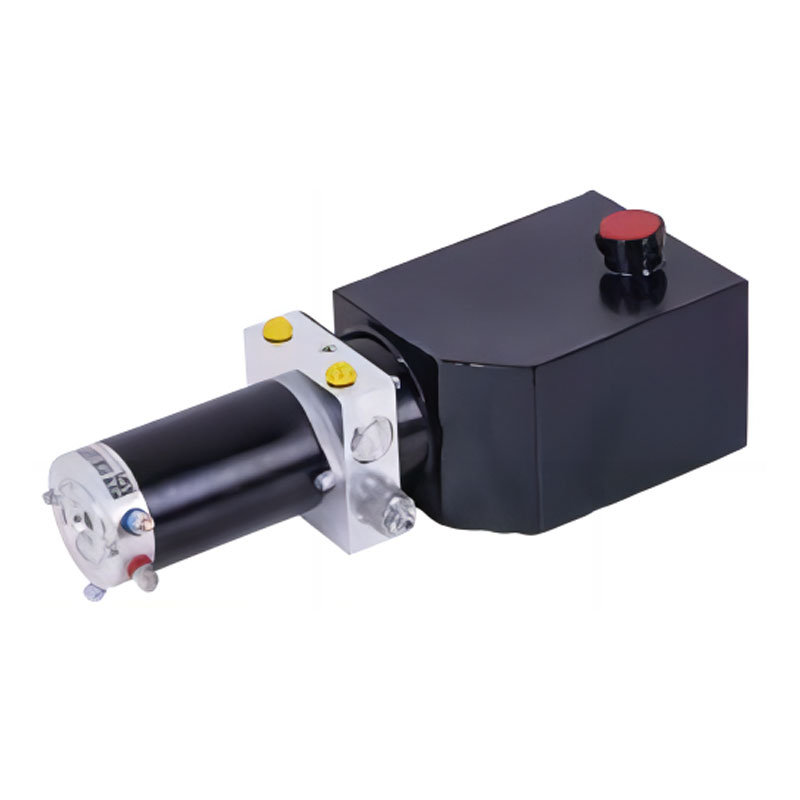

Egyenáramú hidraulikus tápegység: a Mobile-Ready CDU

Amikor a mérnökök meghatározzák a DC hidraulikus tápegység , egyenáramú akkumulátoros táplálásra optimalizált CDU egységet választanak. Számos tervezési különbség különbözteti meg az egyenáramú egységeket AC megfelelőiktől:

DC hidraulikus tápegység

Áramot 12 V / 24 V / 48 V akkumulátor bankokból vesz fel
A motor szakaszos üzemre (S2/S3 ciklus) van beállítva, nem pedig folyamatos működésre
Armal protection critical — motor winding temp monitored via NTC sensor
Mágnesszelepek közvetlenül a jármű relépaneléhez vagy ECU-hoz vezetékezve
Nincs szükség frekvenciaváltóra
Hidegindítási teljesítmény -30°C-ig alacsony viszkozitású olajjal
Kompakt: a tipikus 24 V / 2,2 kW-os egység súlya 12-18 kg

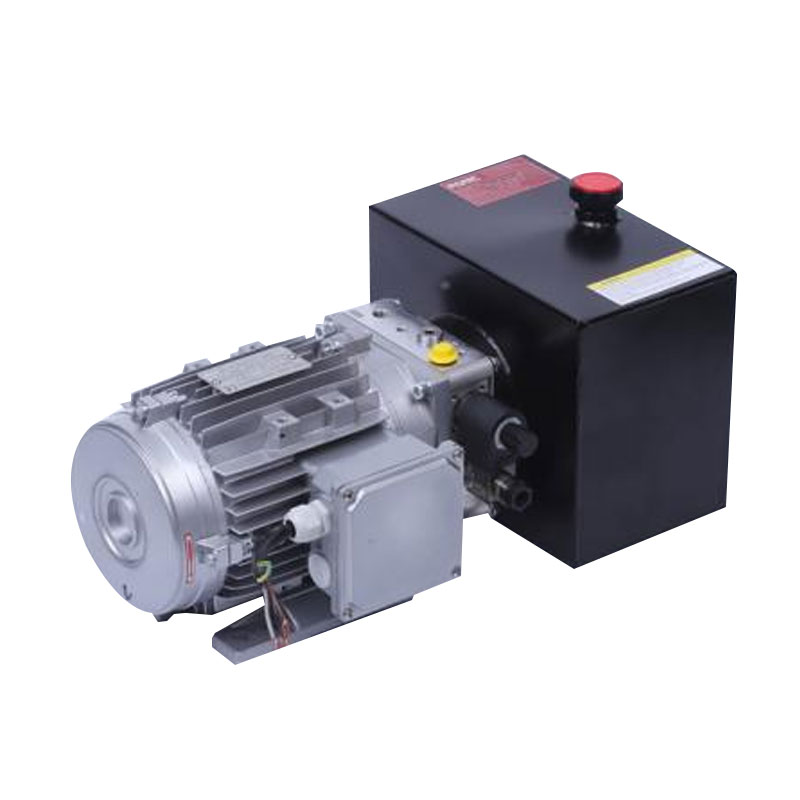

AC hidraulikus tápegység

110–480 V-os egy- vagy háromfázisú hálózati tápellátást igényel
Folyamatos üzemi besorolás (S1) szabvány gyári telepítésekhez
Armal management via motor frame cooling fins and fan
Változófrekvenciás hajtás (VFD) opcionális az energiatakarékosság érdekében
Nagyobb folyamatos áramlási sebesség: akár 60 L/perc általános
Nehezebb: a hasonló hajtómű tömege 35–80 kg
Jobb helyhez kötött ipari présekhez és szorítórendszerekhez

A practical implication: a 24 V DC hidraulikus tápegység egy szemétszállító teherautón nagyjából 4 másodperc alatt felemeli a kukát, körülbelül 180-220 A csúcsot vesz fel, majd 30-45 másodpercig tétlenül áll, míg a teherautó a következő megállóhelyre áll. Az egyenáramú motor tekercseit pontosan erre a munkaciklusra tervezték. Egy ilyen egység folyamatos működtetése perceken belül hőkiesést okozna – a motornak a tényleges munkaciklushoz való méretezése az a kritikus mérnöki lépés, amelyet a legtöbb vásárló figyelmen kívül hagy.

Ahol a CDU egységeket használják: Valós alkalmazások

A CDU egységek az iparágak meglepően széles körében jelennek meg. Az önálló kialakítás, a kompakt alapterület és – az egyenáramú változatoknál – az akkumulátor-kompatibilitás kombinációja szinte bármilyen mobil vagy korlátozott helyű hidraulikus alkalmazáshoz adaptálhatóvá teszi őket.

Hátsó emelők és teherautó-platformok

Ez az egyenáramú hidraulikus erőművek legnagyobb egységes piaca világszerte. A hátsó emelővel felszerelt szállítójárművek 12 V-os vagy 24 V-os CDU egységeket használnak 2500 kg-ig terjedő rakomány emelésére és süllyesztésére. Az itt található egységek általában a következőre vannak besorolva 100 bar üzemi nyomás 60 másodperces munkaciklussal és 15 perces pihenőidővel. A vezető európai flottaüzemeltetők a meghibásodások közötti átlagos idő (MTBF) túllépéséről számolnak be 15.000 ciklus minőségi egységeken.

Légi munkaplatformok (AWP) és ollós felvonók

Az akkumulátoros ollós emelők és gémemelők emelési/süllyesztési és hajtási funkciói szinte kizárólag egyenáramú hidraulikus tápegységekre támaszkodnak. Egy tipikus elektromos ollós emelő a 24 V / 3 kW DC hidraulikus tápegység kétrészes elosztóval: az egyik áramkör az emelőkosár emeléséhez (200 bar-ig), a másik a kitámasztókarok stabilizálásához. Az optimalizált regeneratív süllyesztéssel a platform magassága elérheti a 12 métert egyetlen akkumulátortöltéssel.

Mezőgazdasági és Erdészeti berendezések

A traktorok tartozékai – rönkhasítók, fúrólyukfúrók, bálakezelők – egyre gyakrabban használnak önálló CDU egységeket ahelyett, hogy a traktor TLT-hajtású hidraulikáját érintenék. Ez leegyszerűsíti a rögzítőelemek csatlakoztatását, és lehetővé teszi a berendezés önálló működését. Ebben a szegmensben az 5–12 l/perc áramlási sebesség 200 bar nyomáson standard.

Tengerészeti és tengeri felszerelések

A kisebb hajókon a nyílásfedelek, a kormánymű, a stabilizátor bordák és a horgonyzós szélcsövek rozsdamentes testű vagy epoxibevonatú CDU egységeket használnak, amelyeket tengeri környezetre terveztek. A sópermettel szembeni ellenállás, az alumínium eloxálás és az IP67-es csatlakozótömítés alapkövetelmény. Egy tipikus tengeri CDU egység 24 V DC feszültséggel működik 8-10 l/perc 140 bar-on fedélzeti nyílás működtetéséhez.

Ipari szorító és présszerszámok

A CNC megmunkálóközpontok rögzítőelemei alacsony áramlású, nagynyomású CDU egységeket használnak – gyakran 1-3 l/perc 300-350 bar mellett — a munkadarabok megtartására vágás közben. Az önálló kialakítás távol tartja a hidraulikaolajat a CNC vezérlőelektronikától, és leegyszerűsíti a szerelvénycseréket. A váltakozó áramú CDU egységek dominálnak ebben a szegmensben, mivel a szerelvények a hálózatról hajtott szerszámgépeken maradnak.

Mentő- és mentőfelszerelések

A tűzoltó- és mentőszolgálatok által használt járműkivonó szerszámok (terítők, vágógépek, kosok) a jármű 12 V-os vagy 24 V-os tápellátásáról üzemeltetett hordozható CDU-egységekből táplálkoznak. Ezeknek az egységeknek -20°C-on megbízhatóan hidegindítással kell indulniuk, és az aktiválást követő 5 másodpercen belül el kell érniük a teljes üzemi nyomást. Tipikus specifikációk: 700 bar üzemi nyomás, 0,5 l/perc — nagy nyomás nagyon alacsony áramlás mellett a kis hengerek meghajtásához a mentőszerszámokban.

Hogyan válasszuk ki a megfelelő CDU egységet az alkalmazáshoz

A CDU egység kiválasztása – pontosabban az egyenáramú hidraulikus tápegység méretezése – mérnöki döntések sorozatát foglalja magában. Bármelyik tévedése idő előtti meghibásodáshoz, nem megfelelő sebességhez vagy az akkumulátor túlzott lemerüléséhez vezethet.

Határozza meg a terhelési és nyomásigényt. Számítsa ki a működtető szerkezethez szükséges erőt (hengerfurat területe × kívánt nyomás). Adjon hozzá 20%-os tartalékot a tömlők és szerelvények nyomásveszteségéhez. Ez megadja a minimális üzemi nyomás alapértékét.
Határozza meg a szükséges áramlási sebességet. Áramlási sebesség = állítómű térfogata ÷ kívánt ciklusidő. Egy 50 mm-es furatú, 200 mm-es löketű hengerhez ciklusonként 0,393 literre van szükség. 4 másodperces hosszabbítási időre van szükség hozzávetőlegesen 5,9 l/perc .
Számítsa ki a motor teljesítményét. Teljesítmény (kW) = (Nyomássáv × Átfolyás L/perc) ÷ 600 ÷ szivattyú hatásfoka. 150 bar nyomáson és 6 l/perc sebességen 85%-os szivattyú hatásfokkal: (150 × 6) ÷ 600 ÷ 0,85 = 1,76 kW . Válassza ki a következő szabványos motorméretet (általában 2,2 kW).
Illessze a tápfeszültséghez. DC rendszereknél számítsa ki a csúcsáramot: 2200 W ÷ 24 V ÷ 0,85 motor hatásfoka ≈ 108 A csúcs . Ellenőrizze a kábel méretét, a biztosítékok névleges értékét és az akkumulátor kapacitását ezen ábra alapján.
Adja meg a munkaciklust. Hasonlítsa össze a tényleges bekapcsolási/kikapcsolási arányát a motor névleges üzemi osztályával (S2 = egyszeri működés meghatározott ideig; S3 = időszakos időszakos üzem). Az egyenáramú hidraulikus tápegységekben a motor idő előtti kiégésének fő oka a nem megfelelő munkaciklus.
Ellenőrizze a környezeti és a folyadék hőmérséklet-tartományát. A hideg éghajlatú mobil berendezéseknek VG22 vagy VG32 olajviszkozitásra van szükségük, hogy elkerüljék a kavitációt az indításkor. Meleg éghajlaton előfordulhat, hogy a VG68-ra szükség lehet a film szilárdságának 70–80 °C-os üzemi hőmérsékleten való megőrzéséhez.
Értékelje a szelep konfigurációját. Az egyszeres működésű körökhöz (gravitációs visszatérő) egy mágnesszelepre van szükség. A kettős működésű (mindkét irányban táplált) áramkörökhöz 4/3-utas vagy két 2/2-utas szelep szükséges. Az arányos szelepek lehetővé teszik a fordulatszám szabályozását, de növelik a vezérlő költségeit.

CDU egység karbantartása: Mit takar valójában a szervizintervallum

A CDU egységek a központi hidraulika állomásokhoz képest kevés karbantartást igényelnek, de az „alacsony karbantartás” nem „nulla karbantartást igényel”. A szisztematikus karbantartási ütemterv megakadályozza a két leggyakoribb meghibásodási módot: a folyadék szennyeződését és a motortekercs túlmelegedését.

250 óránként vagy 6 havonta

Ellenőrizze a tartály olajszintjét – töltse fel a megfelelő fokozattal
Vizsgálja meg az összes külső tömlőcsatlakozást, hogy nem sírás-e
Ellenőrizze a nyomáscsökkentő szelep beállítását egy kalibrált mérőműszerrel
Ellenőrizze a légtelenítő kupak állapotát, és tisztítsa meg vagy cserélje ki

1000 óránként vagy évente

Cserélje ki teljesen a hidraulikafolyadékot – engedje le, öblítse le, töltse fel
Cserélje ki a visszatérő vezeték szűrőelemét (10 mikronos abszolút)
Olajminta benyújtása részecskeszám-elemzéshez (ISO 4406)
Ellenőrizze a motorkefe kopását a kefe típusú egyenáramú egységeken
Tesztelje a mágnesszelep reakcióidejét az alapvonalhoz képest

3000-5000 óránként

Ellenőrizze a szivattyú belső kopását – mérje meg az áramlást névleges nyomáson
Cserélje ki a motorkeféket a kefe típusú egyenáramú egységeken (általában 3000–5000 óra névleges teljesítmény)
Ellenőrizze a motor csapágyainak holtjátékát és a zsírral töltött csapágyakat
Ellenőrizze az elosztó O-gyűrű állapotát az összes csatlakozó dugónál

A szennyezett folyadékelemzés eredménye – az ISO 4406 osztály rosszabb, mint 13.18.16 – aktív szennyeződésforrást jelez (hiányos tömítés, sérült tömlő vagy nem megfelelő légtelenítő szűrés), amelyet a következő szervizintervallum előtt fel kell keresni és ki kell javítani. A rossz részecskeszámlálási jelentés figyelmen kívül hagyása az egyetlen leggyorsabb út a fogaskerék-szivattyú meghibásodásához a CDU egységen belül.

Gyakori CDU-egységproblémák és azok kiváltó okai

A CDU egységek és egyenáramú hidraulikus tápegységek legtöbb helyszíni meghibásodása a kiváltó okok rövid listájára vezethető vissza. Ezen minták ismerete lehetővé teszi a karbantartó csapatok számára, hogy órák helyett percek alatt diagnosztizálják a problémákat.

Tünettől-okig diagnosztikai útmutató a CDU egység helyszíni hibaelhárításához
Tünet	Legvalószínűbb kiváltó ok	Diagnosztikai lépés	Fix
A motor jár, de nincs nyomás	Nyitott nyomáscsökkentő szelep / a szivattyú elhasználódott	Blokkolja a kimeneti nyílást – emelkedik a nyomás? Ha igen: nyomáscsökkentő szelep. Ha nem: szivattyú.	Cserélje ki a biztonsági szeleppatront vagy a szivattyút
Lassú működtető sebesség	A szivattyú kopása csökkenti a térfogati hatékonyságot	Mérje meg a tényleges térfogatáramot névleges nyomáson az adattábla alapján	Cserélje ki a szivattyút, ha az átfolyás a névleges érték 80%-a alatt van
A motor túlmelegedése <5 perc alatt	A munkaciklus túllépve / alacsony a tápfeszültség	Működés közben naplózza a motor áramát és a kapocsfeszültséget	Csökkentse a ciklus gyakoriságát; ellenőrizze az akkumulátor és a kábel feszültségesését
Zajos működés (nyögés vagy kavitáció)	Levegő lenyelés / szívás korlátozása / hideg sűrű olaj	Ellenőrizze az olajszintet, ellenőrizze, hogy a szívótömlő nincs-e megtörve, mérje meg a bemeneti vákuumot	Meleg olaj működés előtt; egyértelmű szíváskorlátozás
A mágnesszelep nem vált	Szennyezés szorult az orsóban / égett tekercsben	Adjon feszültséget közvetlenül a tekercsre; mérje meg az ellenállást (6-40 ohm legyen)	Cserélje ki a tekercset vagy tisztítsa meg/cserélje ki az orsóegységet

A CDU-egység vásárlása előtt ellenőrizendő legfontosabb műszaki adatok

A beszállítók számos számadatot tesznek közzé CDU egység adatlapokon, és nem mindegyik egyformán fontos. A következő specifikációk elválasztják a kiváló minőségű egységeket az alul meghatározottaktól – mindegyiket ellenőrizze rendelése előtt, különösen, ha egy kritikus mobilalkalmazáshoz DC hidraulikus tápegységet vásárol.

Motor terhelhetőségi osztály (IEC 60034-1): S2 (rövid idejű), S3 (szakaszos) vagy S1 (folyamatos). A legtöbb mobil CDU egység S2/10 min vagy S3/25% besorolású. Ellenőrizze, hogy ez megfelel-e a tényleges használati mintának.
Névleges nyomás vs. maximális nyomás: A névleges nyomás a folyamatos üzemi nyomás; a maximális (csúcs) nyomás egy rövid távú tűrés (jellemzően 10-15%-kal magasabb). Ne válasszon olyan mértékegységet, ahol az üzemi nyomás megegyezik a közzétett maximummal.
Áramlás névleges nyomáson: Egyes adatlapokon az üresjárati áramlás szerepel (nulla nyomáson). Igényelje az áramlási sebességet az Ön üzemi nyomásán – ez 10-20%-kal alacsonyabb lesz a térfogati veszteségek miatt.
Működési hőmérséklet tartomány: Ellenőrizze mind a minimális indítási hőmérsékletet, mind a maximális folyamatos folyadékhőmérsékletet. A -20°C és 60°C közötti hőmérsékletű egység megfelelő a legtöbb mobil alkalmazáshoz mérsékelt és hideg éghajlaton.
A tartály kapacitása a kör térfogatához viszonyítva: A rule of thumb is a reservoir holding at least 3× the system's active fluid volume to allow adequate cooling and deaeration between cycles.
Behatolás elleni védelem (IP minősítés): Az IP54 a minimum a kültéri mobil használathoz. A tengeri alkalmazásokhoz IP67 vagy magasabb IP-cím szükséges. Ellenőrizze, hogy az IP-besorolás a teljes szerelvényre vonatkozik, nem csak a motorra.
Zajszint: A fogaskerék-szivattyús CDU egységek általában 68–74 dB(A)-t produkálnak 1 méteren. A dugattyús szivattyúegységek halkabbak lehetnek (60–65 dB(A)) hasonló teljesítményszinteken. Vezetőfülkés telepítéseknél ez a szám számít.

A Future Direction of CDU Units and DC Hydraulic Power Units

A CDU unit market is undergoing significant change as electrification, connectivity, and energy efficiency mandates reshape machine design across industries.

48 V-os architektúra alkalmazása: Sok haszongépjármű-platform 24 V-ról 48 V-ra vált át. Egyenáramú hidraulikus tápegységeknél ez megfelezi a csúcsáramot ugyanazon kimeneti teljesítmény mellett – a 3 kW-os egység 48 V-on 62 A csúcsot vesz fel, szemben a 125 A-rel 24 V-on. Ez drámaian leegyszerűsíti a vezetékezést, csökkenti a kábel súlyát és csökkenti a csatlakozó hőelvezetését. Várható, hogy a 48 V-os egyenáramú hidraulikus tápegységek 5–7 éven belül kiszorítják a 24 V-os egységeket közepes teljesítményű alkalmazásokban.

Kefe nélküli DC motor integráció: A kefe nélküli állandó mágneses motorok kiküszöbölik a leginkább kopásveszélyes alkatrészt az egyenáramú hidraulikus tápegységben. A kefe nélküli motorral felszerelt egységek szervizintervallumot érnek el 10.000 óra motorspecifikus karbantartás nélkül. A vezérlő többletköltsége (elektronikus kommutációs áramkör) 18–24 hónapon belüli rövidebb állásidőben térül meg a nagy kihasználtságú flották esetében.

CAN busz és IoT kapcsolat: Az intelligens CDU egységeket immár beágyazott érzékelőkkel szállítják, amelyek CAN-J1939 vagy Bluetooth 5.0 kapcsolaton keresztül jelentik az olajhőmérsékletet, az üzemi ciklusokat, a nyomáscsúcsokat és a motor áramfelvételét a flotta telematikai rendszereinek. Ez lehetővé teszi a tényleges kopási adatokon alapuló prediktív karbantartási ütemezést, nem pedig naptári időközönként. Az emelőkosár-szektor korai alkalmazói beszámolnak a 23%-os csökkenés a nem tervezett állásidőben az intelligens CDU egységek telepítése után.

Elektrohidraulikus működtető (EHA) konvergencia: A boundary between a CDU unit and a complete actuator is blurring. Electro-hydraulic actuators integrate the pump, valves, and cylinder into a single sealed unit with no external hydraulic lines at all. These are already standard in aircraft flight control surfaces and are entering industrial automation. The CDU unit as a separate box will coexist with EHA designs but will remain dominant wherever the actuator and the power source must be physically separated by more than 1–2 meters.
