Mi a hidraulikus erő – a közvetlen válasz
A hidraulikus teljesítmény nyomás alatti folyadék – szinte mindig olajalapú – felhasználása az erőátvitelre és a mechanikai munka elvégzésére. Az alapelv Pascal törvénye: a zárt folyadékra kifejtett nyomás minden irányban egyformán terjed. Ez azt jelenti, hogy egy viszonylag kis bemeneti erő kis dugattyúfelületre ható, és egy nagyobb dugattyúfelületen hatalmas kimenő erővé erősíthető. Gyakorlatilag ezért tud egy kompakt hidraulikus munkahenger precíz, ismételhető pontossággal megemelni egy 30 tonnás kotrókanalat, több ezer kilonewtonnal szorítani egy prést, vagy meghajtani egy hajó kormányművét.
Az energiaforrás egy hidraulikus rendszerben a hidraulikus tápegység (HPU) — néha hidraulikus erőműnek vagy erőműnek nevezik. Az elektromos (vagy dízel) energiát hidraulikus energiává alakítja át egy szivattyú meghajtásával, amely nyomás alá helyezi a folyadékot, majd ezt a nyomást tömlőkön, szelepeken és hengereken keresztül elosztja oda, ahol munkát kell végezni. Megfelelő méretű HPU nélkül még a legkifinomultabb downstream komponensek sem működhetnek megbízhatóan.
A hidraulikus teljesítményt kilowattban (kW) vagy lóerőben (LE), a rendszernyomást bar-ban vagy PSI-ben mérik. Az ipari hidraulikus rendszerek általában között működnek 150 bar (2175 PSI) és 350 bar (5076 PSI) , bár az ultramagas nyomású rendszerek az űrrepülésben vagy a tenger alatti alkalmazásokban meghaladhatják a 700 bar nyomást. Az áramlási sebesség – liter/perc (L/perc) vagy gallon per perc (GPM) egységben mérve – határozza meg a működtető sebességét, míg a nyomás határozza meg a kimenő erőt.

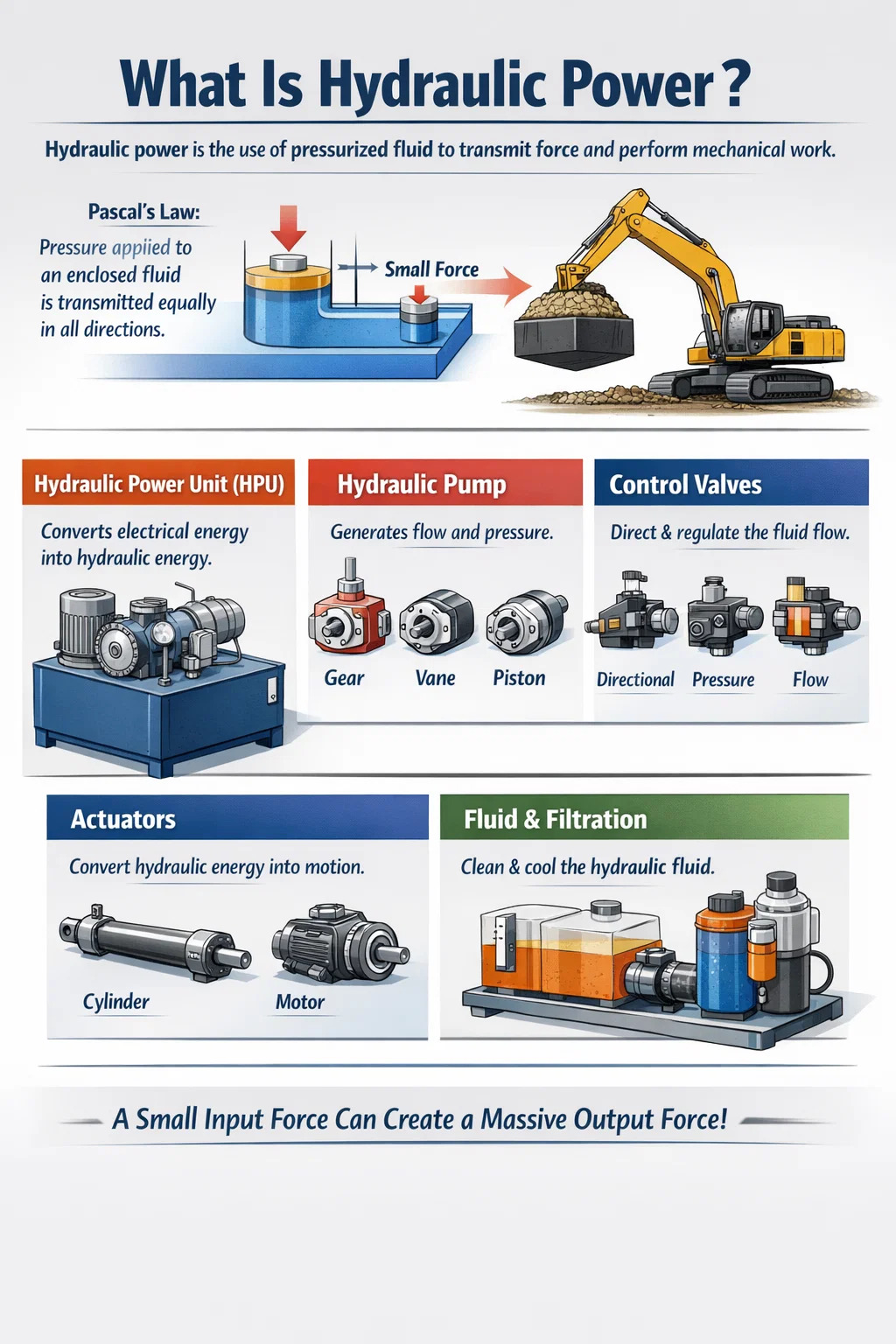

A hidraulikus rendszer fő alkotóelemei
A teljes hidraulikus kör több, egymással összefüggő komponensből áll. Mindegyikük meghatározott szerepet játszik; bármely rész gyengesége rontja a rendszer általános teljesítményét.
Hidraulikus tápegység (HPU)
A HPU a rendszer szíve. Jellemzően villanymotorból vagy belső égésű motorból, hidraulikus szivattyúból, folyadéktároló tartályból (tartályból), hőcserélőből vagy hűtőkörből, szűrőegységekből, nyomáshatároló szelepekből és akkumulátorból áll, sokféle kivitelben. A tartály kapacitása a kompakt tápegységekben található néhány litertől a nagy ipari állomások több ezer literig terjed. Az ipari HPU-k motorbesorolása általában tól 0,37 kW-tól 500 kW fölé , az alkalmazás igényétől függően.
Hidraulikus szivattyú
A szivattyú a mechanikai energiát hidraulikus áramlássá alakítja át. Az ipari felhasználásban a három meghatározó szivattyútípus a fogaskerekes szivattyúk (költséghatékony, ~250 bar nyomásig), a lapátos szivattyúk (sima áramlású, 70-175 bar) és a dugattyús szivattyúk (legmagasabb nyomás és hatásfok, 420 bar-ig vagy afeletti). A változtatható lökettérfogatú dugattyús szivattyúkat különösen nagyra értékelik, mivel az áramlási teljesítményt a terhelési igényhez igazítják, így csökkentve az energiafogyasztást. 20-40% a fix elmozdulású alternatívákkal összehasonlítva.
Vezérlő szelepek
Az irányított vezérlőszelepek a folyadékot a megfelelő hajtóműhöz vezetik. Nyomásszabályozó szelepek (leeresztő, csökkentő, sorrend) védik az áramkört és szabályozzák az erőkifejtést. Az áramlásszabályozó szelepek szabályozzák a működtető sebességét. A modern rendszerek egyre gyakrabban használnak arányos vagy szervoszelepeket, amelyek reagálnak az elektronikus jelekre, és lehetővé teszik a zárt hurkú vezérlést – ez elengedhetetlen a CNC gépekhez, fröccsöntéshez és robotikához.
Működtetők
A működtetők a hidraulikus energiát mechanikai munkává alakítják vissza. A lineáris működtetők (hengerek) toló/húzó erőt, míg a hidraulikus motorok forgónyomatékot hoznak létre. A hengerfuratok átmérője a kompakt gépeknél 20 mm-től a nagy présberendezéseknél több mint 1000 mm-ig terjed. Egy 200 mm-es furatú, 300 bar nyomáson működő henger kb 942 kN (körülbelül 96 tonna) szorító vagy emelő erő.
Folyadék és szűrés
A hidraulikafolyadék négy funkciót lát el egyszerre: erőátvitelt, belső alkatrészek kenését, hőelvezetést és tömítő hézagokat. Az ISO VG 46 ásványolaj az ipari gépek legszélesebb körben használt minősége. A hidraulikus meghibásodások elsődleges oka a szennyeződés – a folyadékenergia-iparból származó tanulmányok következetesen ezt mutatják a hidraulikus rendszer meghibásodásának több mint 70%-a szennyeződéshez kapcsolódnak. A céltisztaság jellemzően az ISO 4406 osztály 16/14/11 szervorendszereknél és 18/16/13 szabvány áramköröknél.
Hogyan működik a hidraulikus tápegység – lépésről lépésre
A HPU belső sorrendjének megértése segít a hibaelhárításban és a rendszertervezésben egyaránt.
- Az elektromos motor beindítja és meghajtja a hidraulikus szivattyút rögzített vagy változó sebességgel.
- A szivattyú egy szívószűrőn keresztül szívja ki a folyadékot a tartályból, nyomás alá helyezi, és a nyomóvezetékhez juttatja.
- Egy nyomáscsökkentő szelep állítja be a maximális rendszernyomást. Ha a termelési igény alacsony, a felesleges áramlás a nyomáscsökkentő szelepen keresztül visszatér a tartályba, hővé alakulva – ezért számít az energiahatékonyság.
- A túlnyomásos folyadék tömlőkön vagy acélcsöveken keresztül jut el az irányszabályozó szelep elosztójához.
- Amikor a kezelő vagy a PLC jelzést ad egy szelepnek, hogy elmozduljon, a folyadék a megfelelő működtetőhöz jut. A működtető szerkezet a parancsnak megfelelően kinyílik, visszahúzódik vagy elfordul.
- A szelepmozgatóból visszafolyó folyadék egy visszatérő szűrőn keresztül áramlik vissza a tartályba, amely eltávolítja az alkatrészek kopása miatt keletkezett részecskéket.
- A hőcserélő vagy légfúvós hűtő az ajánlott tartományon belül tartja az olaj hőmérsékletét – jellemzően 35°C és 60°C között — a tömítések védelmére és a viszkozitás fenntartására.
- Az érzékelők figyelik a nyomást, a hőmérsékletet és a folyadékszintet, és adatokat továbbítanak a vezérlőpanelnek vagy a SCADA rendszernek a valós idejű felügyelet érdekében.
Akkumulátor – gáztöltetű tömlővel ellátott nyomástartó edény – hozzáadható a hidraulikus energia tárolására és felszabadulására robbanásigényes forgatókönyvek esetén, lehetővé téve a HPU számára, hogy kisebb motort használjon, miközben teljesíti a csúcsterhelési követelményeket. Ez a technika gyakori a présfékező gépekben és a présöntő berendezésekben.
Hidraulikus teljesítmény kontra elektromos és pneumatikus teljesítmény
A mérnökök gyakran összehasonlítják a hidraulikus, elektromos és pneumatikus rendszereket, mielőtt elköteleznék magukat a tervezés mellett. Mindegyik megközelítésnek valódi erősségei és konkrét korlátai vannak.
| Kritérium | Hidraulikus | Elektromos (szervó) | Pneumatikus |
| Erősűrűség | Nagyon magas (≥50 kN/kg) | Közepes | Alacsony (≤10 bar praktikus) |
| Precíziós / pozícióvezérlés | Magas (szervo-hidraulikus) | Kiváló | Korlátozott |
| Energiahatékonyság | 60-85% (változtatható szivattyú) | 85-95% | 25-35% |
| Túlterhelés elleni védelem | Inherens (lefúvó szelep) | Elektronikát igényel | Inherens |
| A karbantartás összetettsége | Közepes–High | Alacsony – Közepes | Alacsony |
| Tipikus üzemi nyomás | 150-420 bar | N/A | 5-10 bar |
A hidraulikus, elektromos szervo- és pneumatikus hajtástechnológiák összehasonlítása a kulcsfontosságú mérnöki kritériumok között
A hidraulikus teljesítmény egyértelmű előnyt jelent azokban az alkalmazásokban, amelyek nagyon nagy erőt igényelnek kompakt formában. Egy 500 kN teljesítményű hidraulikus henger súlya 30 kg lehet; Ugyanennek az erőnek a golyóscsavaros elektromos működtetővel való eléréséhez ötször akkora tömegű rendszerre lehet szükség. Ezzel szemben, ahol a milliméter alatti pozicionálási pontosság és a szivárgásmentes követelmények dominálnak, az elektromos szervohajtások nagyrészt felváltották a régebbi hidraulikus kialakításokat a szerszámgépekben és a félvezető berendezésekben.
A modern elektrohidraulikus rendszerek ötvözik a két világot: egy változtatható sebességű szervomotor hajtja a hidraulikus szivattyút, igény szerinti nyomást és áramlást biztosítva az elektromos működtetéshez közeli hatékonysággal, miközben megtartja a hidraulika erősűrűségét. Ezek a szervo-hidraulikus erőegységek gyorsan elterjednek a fröccsöntésben és a fémalakításban.
A hidraulikus energia kulcsfontosságú iparágai és alkalmazásai
A hidraulikus erőt szinte minden olyan szektorba beépítik, amely nagy tehermozgatást, formázást vagy erőszabályozást foglal magában. A hidraulikus berendezések globális piacát kb 40 milliárd USD 2023-ban és az előrejelzések szerint 2030-ig körülbelül 4,5%-os CAGR-rel fog növekedni, az építőipari tevékenységek és az ipari automatizálás iránti kereslet hatására.
Építőipari és mobil berendezések
A kotrógépek, buldózerek, daruk és rakodók teljes mértékben a hidraulikus teljesítménytől függenek a gém, a kar és a kanál mozgása során. Egy szabványos 20 tonnás kotrógép egy hidraulikus hajtóművet szállít, amely nagyjából szállít 130-180 kW 350 bar körüli rendszernyomáson. A modern kotrógépek terhelésérzékelős hidraulikus rendszerei automatikusan beállítják a szivattyú lökettérfogatát a szükséges pillanatnyi ásási erőnek megfelelően, így akár 25%-kal csökkentve az üzemanyag-fogyasztást a régebbi állandó nyomású rendszerekhez képest.
Fémalakítási és préselési technológia
A sajtoláshoz, kovácsoláshoz, mélyhúzáshoz és fröccsöntéshez használt hidraulikus prések ellenőrzött, nagyon nagy szorítóerőket igényelnek, amelyeket mechanikus hajtásokkal nehéz elérni. A nagy kovácsoló prések a következő helyen működnek 50 MN és 750 MN között (meganewton), több párhuzamosan működő HPU hajtja. A fémlemez hajlítására szolgáló présfékező gépek szervo-hidraulikus erőegységeket használnak a ±0,01 mm-es nyomóhenger-helyzet megismételhetőségének eléréséhez – ez a specifikáció rögzített áramlású hidraulikus körök esetén lehetetlen lenne.
Offshore és tengeri hidraulika
A tenger alatti hidraulikus rendszerek vezérlik a kifújásgátlókat (BOP), a távvezérelt járműveket (ROV-kat) és a horgonyzós szélvédőket a tengeri platformokon. A mélytengeri BOP vezérlőrendszerekben akár 690 bar névleges nyomású nagynyomású hidraulikus tápegységeket használnak. A hajófedélzeti berendezések – daruk, nyílásfedelek, tatrámpák – központi hidraulikus erőművekre támaszkodnak, amelyek elosztják a nyomást a hajóban.
Ipari gyártás
A fröccsöntő gépek, a fröccsöntő gépek, a gumi vulkanizáló prések és a papírgyári berendezések mindegyike külön HPU-kat használ. Egy tipikus 1000 tonnás fröccsöntő géphez névleges hidraulikus tápegység szükséges 55-75 kW 100-200 L/perc áramlási sebességgel. Ezeknek a gépeknek a szervo-hidraulikus HPU-kra való átállítása jellemzően gyártási ciklusonként 30–60%-kal csökkenti az áramfogyasztást.
Repülés és védelem
A repülőgép repülésirányító felületei, futóművei és tolóerő-visszaváltói a következő helyen működő hidraulikus rendszerektől függenek. 207 bar (3000 PSI) régebbi kereskedelmi repülőgépeken és 345 bar (5000 PSI) az újabb kiviteleken, mint például a Boeing 787 és az Airbus A380. A nagyobb nyomáson történő működésből származó súlycsökkentés kisebb, könnyebb alkatrészeket tesz lehetővé. A katonai járművek – tankok, tarackok, tengeralattjáró periszkópok – hasonlóan kompakt hidraulikus energiarendszerekre támaszkodnak.
Megújuló energia
A szélturbina dőlésszög-szabályozó rendszerei – amelyek minden lapátot szögben döntenek, hogy optimalizálják a teljesítményfelvételt és megakadályozzák a túlzott sebességet – hidraulikus akkumulátorokat és hengereket használnak. A hidraulikus emelkedési rendszerek jellemzően tartalék energiatárolást biztosítanak (az akkumulátorban) a tolllapátok biztonságosan a rács meghibásodása esetén. Ez a biztonsági funkció, amelyet az elektrohidraulikus rendszerek megbízhatóan kezelnek még szélsőséges hidegben vagy melegben is.
A megfelelő hidraulikus tápegység kiválasztása
A hidraulikus tápegység kiválasztása több műszaki és működési paraméter kiegyensúlyozását jelenti. A HPU alulméretezése lassú ciklusidőkhöz, túlmelegedéshez és idő előtti kopáshoz vezet. A túlméretezés tőkét és energiát pazarol.
Nyomás és áramlási követelmények
Kezdje a működtető terhelés számításával. Hengernél: Erő (N) = nyomás (Pa) × terület (m²). Ha egy 100 mm-es furatú hengerből 200 kN-ra van szüksége, akkor legalább 255 bar üzemi nyomásra van szüksége (biztonsági ráhagyással). Az áramlási sebesség meghatározza a sebességet: egy 100 mm-es furatú, 50 mm/s-os hengerhez kb. 24 l/perc . A szükséges motorteljesítmény P (kW) = [Nyomás (bar) × Átfolyás (L/perc)] ÷ 600, a szivattyú hatásfokához igazítva (általában 85–90%).
Víztározó méretezése
Általános ökölszabály, hogy a tározót méretre kell méretezni 3-5-szöröse a szivattyú áramlási sebességének percenként . A 40 l/perc teljesítményű szivattyúhoz ezért 120-200 literes tartályra van szükség. Ez a térfogat elegendő tartózkodási időt biztosít ahhoz, hogy a magával ragadó levegő távozzon, a hő eloszlassa, és a részecskék leülepedjenek, mielőtt a folyadék visszakeringetné a szivattyú szívónyílásához.
Fix vs. Változó elmozdulás
A fix lökettérfogatú fogaskerék-szivattyús HPU-k a leggazdaságosabb eleve, de az igénytől függetlenül folyamatosan teljes áramlást biztosítanak, és a felesleges energiát hővé alakítják. A változtatható lökettérfogatú dugattyús szivattyús HPU-k nagyjából költségesek 2-3-szor több kezdetben, de elegendő mértékben csökkentheti az energiaköltségeket ahhoz, hogy folyamatos termelési környezetben 18–36 hónapos megtérülési időt érjen el. Szakaszos üzemi ciklusok esetén – ahol a gép az idő több mint 50%-ában üresjáratban van – gyakran a fix szivattyús, ürítőszeleppel ellátott HPU a gazdaságosabb választás.
Szervo-hidraulikus tápegységek
A szervohidraulikus (vagy elektrohidraulikus) hajtóművek egy változtatható sebességű AC szervohajtást párosítanak egy fix lökettérfogatú szivattyúval. A hajtás úgy állítja be a motor fordulatszámát, hogy megfeleljen a ciklus minden pillanatában szükséges pontos áramlásnak és nyomásnak. Ez az architektúra biztosítja 40-70%-os energiamegtakarítás a hagyományos állandó sebességű HPU-kkal szemben olyan alkalmazásokban, mint a fröccsöntés, és 10–15 dB(A)-vel csökkenti a zajszintet, mivel a motor drámaian lelassul a tartási fázisok során.
Hűtőrendszer tervezése
A hidraulikus rendszerben minden elveszett watt energia hővé válik az olajban. Egy 37 kW-os, 75%-os hatásfokkal működő motorral rendelkező rendszer nagyjából 9 kW hulladékhőt termel, amelyet folyamatosan el kell távolítani. A légfúvós hűtők alapfelszereltség a mobil berendezésekhez; A vízhűtéses hőcserélőket előnyben részesítik beltéri ipari létesítményekben, ahol a környezeti hőmérsékletet szabályozzák. A nem megfelelő hűtés mérete jelentősen lerövidíti a tömítés és a szivattyú élettartamát – a 80°C feletti olajhőmérséklet felgyorsítja az oxidációt, és minden 10°C-os emelkedéssel megduplázza a folyadék lebomlási sebességét.
A hidraulikafolyadék típusai és hatásuk a teljesítményre
A hidraulikafolyadék ugyanolyan fontos, mint bármely mechanikai alkatrész – egyszerre energiahordozó, kenőanyag, hőhordozó és tömítőanyag.
- Ásványi olaj (ISO VG 32-68): A leggyakoribb választás. Kiváló kenés, széles körű elérhetőség, mérsékelt költség. Az ISO VG 46 az alapértelmezett a legtöbb 20–50°C-os környezeti hőmérsékleten működő ipari HPU esetében.
- Víz-glikol folyadékok: Tűzálló, acélgyárakban és fröccsöntő létesítményekben használatos. Nagyobb szivattyúfordulatszámra van szükség, hogy kompenzálja az alacsonyabb kenőképességet, és korrozív hatást fejtsen ki a cink-, kadmium- és magnézium-komponensekre.
- Foszfát-észter folyadékok: A legmagasabb tűzállóság, a repülésben és az energiatermelésben használatos. Nem kompatibilis a szabványos nitril tömítésekkel – a fluor-karbon (Viton) tömítések kötelezőek.
- Biológiailag lebomló növényi olaj vagy szintetikus észter folyadékok: Környezetbarát alkalmazásokban, például erdészeti berendezésekben vagy vízi utak közelében szükséges. Az ásványolajhoz hasonló kenés, de nagyobb biológiai lebonthatósággal (>90% 28 nap alatt az OECD 301B szerint).
- Szintetikus PAO folyadékok: Kiváló teljesítmény extrém hőmérsékleteken (-54°C és 135°C között), alacsony oxidációs ráta és nagyon hosszú élettartam. Repülőgép-hidraulikában és sarkvidéki építőipari berendezésekben használják.
A folyadékállapot-figyelés – a viszkozitás, a savszám, a részecskeszám és a víztartalom nyomon követése – meghosszabbítja a rendszer élettartamát és megakadályozza a nem tervezett leállásokat. A nagyobb ipari üzemek olajelemző programjai rutinszerűen teljesítenek folyadék élettartama 5000-10000 óra , szemben a 2000 órás alapértelmezett változtatási időközzel, amelyet akkor javasolnak, ha nincs felügyeleti program.
Gyakori hidraulikus rendszerproblémák és azok diagnosztizálása
Még a jól megtervezett hidraulikus rendszerek is problémákat okoznak az idő múlásával. A tünetek és azok kiváltó okainak ismerete órákról percekre csökkenti a hibaelhárítási időt.
| Tünet | Valószínű Oka | Diagnosztikai lépés |
| Lassú működtető sebesség | Alacsony pump flow, clogged filter, worn pump | Mérje meg az áramlást a szivattyú kimeneténél; összehasonlítani a névleges értékkel |
| Magas olajhőmérséklet | A hűtő meghibásodása, túlzott belső szivárgás, a biztonsági szelep megkerülése | Ellenőrizze a hűtő áramlását; figyelje a rendszernyomást a tehermentesítő beállítással szemben |
| Zajos szivattyú (kavitáció) | Eltömődött szívószűrő, alacsony tartályszint, magas folyadékviszkozitás | Ellenőrizze a vákuumot a szivattyú bemeneténél; 0,3 bar alatt kell lennie |
| Hengersodródás | Kopott dugattyútömítések, szennyezett irányítószelep-orsó | A henger leválasztása kézi szeleppel; mérje meg a nyomáscsökkenést |
| A nyomás nem éri el az alapértéket | A nyomáscsökkentő szelep szennyezett vagy túl alacsonyra van állítva, a szivattyú elhasználódott | Holtfejű szivattyú zárt szelep ellen; olvassa le a maximális nyomást |
| Habos olaj | Levegő lenyelés a szívócső szivárgásával vagy a tartály alacsony szintjével | Ellenőrizze az összes szívócsatlakozást; töltse fel a tartályt |
A hidraulikus rendszer gyakori hibái, valószínű okai és a kezdeti diagnosztikai műveletek
Az olajelemzést, a szivattyú és a motor rezgésfigyelését, valamint a tömlőszerelvények és szeleptestek infravörös hőképezését kombináló állapotalapú karbantartási programok meghosszabbíthatják a meghibásodások közötti átlagos időt (MTBF). 50-80% csak az időalapú ütemezett karbantartáshoz képest. Számos modern hidraulikus tápegység integrált IoT-érzékelőket és felhőkapcsolatot tartalmaz, amelyek folyamatos egészségügyi adatokat szolgáltatnak a karbantartó csapatoknak kézi ellenőrzés nélkül.
Energiahatékonysági fejlesztések a modern hidraulikus energiarendszerekben
A hidraulikát történelmileg kritizálták a közvetlen elektromos hajtásokhoz képest alacsony energiahatékonyság miatt. Ez a szakadék az elmúlt évtizedben számos technológiai fejlesztés révén jelentősen csökkent.
- Változtatható sebességű HPU-k: A motor fordulatszámának az igényekhez igazítása kiküszöböli a fojtási veszteségeket. A fröccsöntő üzemek helyszíni adatai 45–65%-os energiamegtakarítást mutatnak az alapszintű, állandó fordulatszámú HPU-khoz képest, két év alatti megtérülési idővel a tipikus ipari áramdíjak mellett.
- Terhelésérzékelő áramkörök: A szivattyú csak kis mértékben emeli a nyomást az aktuális terhelési követelmény fölé (általában 20–30 bar tartalék), ahelyett, hogy folyamatosan fenntartaná a maximális rendszernyomást. Ez önmagában 15–30%-kal csökkenti a szivattyú hajtási energiáját a változó terhelési profilú körökben.
- Energia visszanyerés: A nagy préseken és emelőberendezéseken a regeneratív hidraulikus körök visszanyerik az energiát a visszatérő löket során azáltal, hogy a folyadékot közvetlenül a rúd végétől a sapkavégig vezetik, így a szivattyú áramlási igénye akár 40%-kal is csökkenhet gyors mozgás esetén.
- Továbbfejlesztett tömítések és belső hézagok: A modern, alacsony súrlódású tömítések és a szigorúbb gyártási tűréshatárok csökkentik a szivattyúk és motorok belső szivárgási veszteségét, így a jó minőségű dugattyús szivattyúk térfogati hatásfoka 97% fölé emelkedik, szemben a régebbi kivitelek 90-93%-ával.
- Digitális hidraulika: A gyorsan kapcsolható be/ki szelepek bizonyos alkalmazásokban helyettesítik a folyamatosan fojtó arányos szelepeket, közel nulla fojtóveszteséget kínálva a precíz vezérlés megőrzése mellett.
Az ISO 4413 szabvány és az újabb ISO 16431 (hidraulikus rendszer hatékonysági benchmark) most az új HPU-specifikációkat vezérli Európában és egyre inkább Észak-Amerikában, és arra készteti a gyártókat, hogy a beszerzési dokumentáció részeként tegyenek közzé ellenőrzött hatékonysági adatokat.
A hidraulikus erőművek biztonsági szabványai és legjobb gyakorlatai
A hidraulikus rendszerek jelentős energiát tárolnak – egy 200 literes tartály 300 bar nyomáson nagyjából 3000 kJ tárolt energia , ami egy 180 km/h-val haladó kisautó mozgási energiájához hasonlítható. A biztonsági eljárások be nem tartása súlyos sérüléseket okoz a nagynyomású folyadék befecskendezése és a tárolt energia kibocsátása miatt.
- Nyomásszigetelés karbantartás előtt: Mindig nyomásmentesítse a rendszert, és zárja ki/jelölje ki (LOTO) az áramforrást, mielőtt bármilyen csatlakozást megnyitna. Soha ne gondolja, hogy a leállított motor nulla rendszernyomást jelent – az akkumulátorok és a terhelés által kiváltott nyomás a hengerekben korlátlan ideig teljes üzemi nyomáson maradhatnak.
- Hidraulikus befecskendezési sérülések: A tömlőben 200 bar nyomáson lévő tűlyuk szivárgás esetén folyadékot fecskendezhet be a bőrön, látható seb nélkül. Bármilyen gyanús injekciósérülés azonnali műtétet igényel – orvosi vészhelyzetről van szó, nem kisebb vágásról.
- A tömlő ellenőrzési időközei: Az ISO 4413 3–6 havonta javasolja a tömlő szemrevételezéses ellenőrzését és állapotától függetlenül a gyártó által meghatározott élettartam mellett (általában 6 év a gyártástól vagy 4 év a telepítés dátumától).
- Tűzveszély kezelése: A közeli hőforrás által meggyújtott nagynyomású ásványolaj-köd tűzveszélyes. A tömlők forró felületektől távol történő elvezetése, tűzálló folyadék használata magas kockázatú környezetben, valamint az automatikus elnyomás-rendszerek telepítése nagy HPU-k közelében elismert kockázatcsökkentő intézkedések.
- Vonatkozó szabványok: ISO 4413 (általános biztonsági követelmények a hidraulikafolyadék teljesítményére), EN 13135 (daruk – hidraulikus berendezések), NFPA T2.24.1 (USA hidraulikafolyadék-teljesítményre vonatkozó biztonsági követelmények) és a CE gépekről szóló 2006/42/EC irányelv az európai piacon lévő HPU-kra.
Gyakran ismételt kérdések a hidraulikával kapcsolatban
Mi a különbség a hidraulikus teljesítmény és a hidraulikus nyomás között?
A hidraulikus nyomás a hidraulikus teljesítmény egyik összetevője. A teljesítmény egyenlő a nyomás és az áramlási sebesség szorzatával: P (kW) = [bar × L/min] ÷ 600. Egy rendszer 300 bar nyomáson 5 l/perc áramlással 2,5 kW teljesítményt ad le. Egy másik 100 bar nyomáson 50 l/perc sebességgel szintén 8,3 kW-ot ad le. A magas nyomás önmagában nem jelent nagy teljesítményt – az áramlási sebesség ugyanilyen fontos.
Általában mennyi ideig működik egy hidraulikus tápegység?
Megfelelő folyadékkarbantartással és szűrőcserével a jól felépített ipari HPU jellemzően kitart 15-25 év . Általában a szivattyú az első kopó alkatrész, amelynek névleges élettartama a típustól, az üzemi nyomástól és a folyadék tisztaságától függően 8 000–20 000 óra. A fogaskerék-szivattyúk a legtartósabbak szennyezett környezetben; A dugattyús szivattyúk akkor nyújtják a leghosszabb élettartamot, ha a folyadék tisztaságát az ISO 4406 osztály 16/14/11 vagy jobb szinten tartják.
Használható-e a hidraulikus tápegység kültéren?
Igen, feltéve, hogy kültéri használatra tervezték. Ez IP65-ös vagy magasabb besorolású elektromos burkolatot jelent a motor és a vezérlőpanel, rozsdamentes acél vagy bevonatos tartály és keret, alacsony hőmérsékletű folyadék (ISO VG 32 vagy szintetikus folyadékok -40°C-ig sarkvidéki körülményekhez) és UV-álló tömlőfedelek esetében. Az építőipari gépeken lévő mobil HPU-kat természetüknél fogva kültéri, minden időjárási körülmények közötti működésre tervezték.
Mi okozza a hidraulikus tápegység túlmelegedését?
A leggyakoribb okok az alulméretezett vagy elszennyeződött hőcserélő, a túlzott belső szivárgás (amely az energiát hőként keringeti vissza anélkül, hogy hasznos munkát végezne), a túlmenő szelep túl közel van beállítva a szükséges üzemi nyomáshoz (ami miatt az gyakran megreped), és a tartály túl kicsi ahhoz, hogy megfelelő hőtömeget biztosítson. A 80°C feletti olajhőmérséklet folyamatos működése jelentősen lerövidíti az alkatrészek élettartamát, és vizsgálatot kell indítania.
Mi a különbség a nyitott hurkú és a zárt hurkú hidraulikus körök között?
Nyitott hurkú körben a hajtóműből visszafolyó folyadék visszamegy a tartályba, mielőtt ismét beszívja a szivattyúba. Ez a leggyakoribb elrendezés, és leegyszerűsíti a hűtést és a szűrést. Zárt hurkú (vagy zárt központú) körben a visszatérő folyadék közvetlenül visszamegy a szivattyú bemenetéhez, és csak egy kis töltőszivattyú pótolja a szivárgási veszteségeket. A zárt hurkú áramköröket elsősorban változtatható lökettérfogatú hidraulikus motorokkal használják hidrosztatikus erőátvitelhez olyan járművekben, mint a kombájnok, kompakt lánctalpas rakodók és ipari targoncák. Sima, fokozatmentes sebességszabályozást kínálnak mindkét irányban, mechanikus sebességváltó nélkül.
Hogyan méretezhető egy hidraulikus tápegység egy új alkalmazáshoz?
A méretezés a hajtómű követelményeivel kezdődik: maximális erő (a terhelés elemzéséből), szükséges sebesség (a ciklusidő követelményeiből) és a munkaciklus (teljes terhelés alatti idő százaléka). Az erőből és a hengerfuratból számítsa ki az üzemi nyomást. A sebesség és a furat alapján számítsa ki a szükséges áramlást. Alkalmazzon 1,2–1,3 szolgáltatási tényezőt a hatékonyság hiányának figyelembe vételéhez. Válasszon ki egy szivattyút és motort, amely ezeknek a teljesítményeknek felel meg, majd méretezze meg a tartályt és a hűtőt a keletkező hőterhelésnek megfelelően. Sok HPU-gyártó ingyenes méretezési szoftvert biztosít – ezeknek a paramétereknek a megadása automatikusan generálja az ajánlott konfigurációt.
