Hogyan működik a hidraulika: alapelvek, alkatrészek és rendszerek

Hogyan működik a hidraulika: az alapelv

A hidraulika túlnyomásos folyadékot – szinte mindig olajat – használ az erő és a mozgás egyik pontról a másikra való átvitelére. A mögöttes fizika a Pascal-törvényből származik, amely kimondja, hogy a zárt folyadékra kifejtett nyomás egyformán terjed a folyadékban minden irányba. Egyszerűen fogalmazva: nyomja meg egy lezárt, folyadékkal teli rendszer egyik végét, és ez az erő azonnal és egyenletesen terjed oda, ahová irányítja.

Ez rendkívül hasznossá teszi a hidraulikát. A nagy területen kifejtett viszonylag kis erő hatalmas kimenő erőt generálhat egy kisebb területen – vagy ugyanaz az erő finom vezérléssel nagy távolságra mozgathatja a terhelést. Az a kombináció erőszorzás, pontosság és tömörség Ez az oka annak, hogy a hidraulikus rendszerek a kotrógépeket, a repülőgép-futóműveket, az ipari préseket és több száz egyéb olyan gépet, amelyeknek komoly terhelést kell kezelniük hatalmas mechanikai kapcsolódások nélkül.

A legtöbb modern hidraulikus berendezés középpontjában a Hidraulikus tápegység (HPU) — önálló szerelvény, amely nyomás alatt álló folyadékot állít elő, kondicionál és szállít a tényleges munkát végző működtetőkhöz. Az egész rendszer működésének megértése azt jelenti, hogy megértjük, mi történik az egyes szakaszokban, a tartálytól a hengerig és vissza.

Pascal törvénye és a fizika az erőszorzás mögött

Blaise Pascal az 1650-es években fogalmazta meg elvét, de mérnöki alkalmazásai az ipari forradalom idején terjedtek el. A törvény egyértelmű: egy statikus folyadékban a nyomás bármely pontján bekövetkező változása veszteség nélkül továbbítódik a folyadék minden más pontjára. Nincs szó mechanikus emelésről vagy sebességcsökkentésről – a folyadék maga hordozza a jelet.

A gyakorlati eredmény egy egyszerű, de hatásos egyenlet:

Erő = nyomás × terület

Ha 100 bar nyomást fejt ki egy 50 cm² dugattyúfelületű hengerre, a kimenő erő 50 000 N – nagyjából 5 tonna. Mérje fel a dugattyúfelületet 500 cm²-re azonos nyomás mellett, és 500 000 N-t vagy 50 tonnát kap. A 100 bar nyomást generáló szivattyú nem változik; csak a hengerméret változtatja meg a kimenő erőt. Ezt a méretezhetőséget nem lehet összemérni hasonló kompaktságú, tisztán mechanikus rendszerekkel.

Van azonban kompromisszum. Semmiért nem kaphatsz valamit. Egy nagyobb henger, amely nagyobb erőt fejt ki, lassabban mozog, ha azonos áramlási sebességgel táplálják. Az áramlás, a nyomás és a sebesség közötti összefüggés rögzített: növelje az erőt a dugattyú megnövelésével, és a dugattyú arányosan lassabban mozog ugyanazon szivattyúteljesítmény mellett. Ez az oka annak, hogy a hidraulikus rendszerek tervezőinek egyensúlyban kell tartaniuk a működtetőelemek méretét, a szivattyú teljesítményét és az üzemi nyomást minden alkalmazáshoz.

Miért használnak folyadékot levegő vagy mechanikus kötések helyett?

A folyadékok gyakorlatilag összenyomhatatlanok a gyakorlati üzemi nyomáson. A 350 bar nyomásra sűrített hidraulikaolaj kevesebb mint 2%-kal változtatja a térfogatot. Ez a szinte összenyomhatatlanság azt jelenti, hogy a hidraulikus működtetők szinte azonnal reagálnak, és terhelés alatt tartják a pozíciójukat, anélkül, hogy elsodródnának – a pneumatikus (levegőalapú) rendszerek nem egyeznek egymással, mivel a levegő összenyomható, és inkább rugóként működik. A precíz tehertartást igénylő alkalmazásoknál, mint például a rakományt levegőben tartó darunál vagy a szorítóerőt fenntartó présnél, a hidraulika az alapértelmezett választás.

A mechanikus tengelykapcsolók – fogaskerekek, karok, vezércsavarok – elméletileg képesek hasonló feladatokat ellátni, de nagy erőhatás mellett hatalmasak és nehezek lesznek. Egy 100 tonnás hidraulikus prés egy műhelyben elfér. A mechanikai megfelelője megtöltene egy épületet.

A hidraulikus rendszer kulcselemei

Minden hidraulikus áramkör – az egyszerű targoncaárboctól a bonyolult hajókormányzásig – közös alapvető összetevőket tartalmaz. Mindegyiknek van egy meghatározott feladata, és bármely alkatrész meghibásodása általában az egész rendszert lerombolja.

Víztározó

A tartály tárolja a hidraulikafolyadékot, amikor az nem kering a rendszerben. Többet tesz, mint az olaj visszatartását – a jól megtervezett tartály lehetővé teszi a légbuborékok felemelkedését a folyadékból (levegőtelenítés), lehetővé teszi a hő elvezetését, és lehetővé teszi a szennyező részecskék leülepedését. A legtöbb tartályt úgy méretezték, hogy a szivattyú percenkénti áramlási sebességének legalább háromszor-ötszörösét elférjen, így az olaj elegendő tartózkodási időt biztosít ahhoz, hogy kondicionálja magát, mielőtt újrakeringetné. Az ipari hidraulikus tápegység-szerelvényekben a tartály jellemzően egy hegesztett acéltartály ellenőrző nyílásokkal, leeresztő dugókkal, szintmérőkkel és légtelenítő szűrővel, amely lehetővé teszi a levegő cseréjét anélkül, hogy szennyeződést okozna.

Hidraulikus szivattyú

A szivattyú a mechanikai energiát (villanymotorból vagy motorból) folyadékárammá alakítja. Nem hoz létre közvetlenül nyomást, hanem áramlást hoz létre. Nyomás csak akkor keletkezik, ha az áramlás találkozik az áramkör ellenállásával. A hidraulikus rendszerekben használt három fő szivattyútípus a következő:

• Fogaskerék-szivattyúk – egyszerű, robusztus és olcsó; rögzített elmozdulás; gyakori kisnyomású alkalmazásokban durván 200-250 bar-ig
• Lapátos szivattyúk — halkabb, mint a fogaskerekes szivattyúk, közepes nyomású, jó az alacsony zajszintet igénylő szerszámgépekhez
• Dugattyús szivattyúk — a legnagyobb hatásfok és nyomás, gyakran 400–700 barig; fix vagy változó elmozdulásban kapható; standard választás az igényes ipari és mobil alkalmazásokhoz

A változtatható lökettérfogatú dugattyús szivattyúk különösen értékesek, mert teljesítményüket a tényleges igényekhez igazítják, drámai módon csökkentve az energiapazarlást a fix lökettérfogatú szivattyúkhoz képest, amelyeknek meg kell kerülniük a túláramot a nyomáscsökkentő szelepen.

Vezérlő szelepek

A szelepek irányítják, szabályozzák és korlátozzák a folyadékáramlást az egész körben. A főbb kategóriák a következők:

• Irányszabályozó szelepek (DCV) — annak meghatározása, hogy melyik hajtómű kap áramlást és milyen irányba mozog; jellemzően mágnesszelepes működtetésű távvezérlésre vagy automatizált vezérlésre
• Nyomáshatároló szelepek — a rendszer biztonsági mennyezeteként működik; amikor a nyomás meghaladja a beállított értéket, kinyílnak és visszaterelik az áramlást a tartályba, megelőzve az alkatrészek károsodását
• Áramlásszabályozó szelepek — az áramlási sebesség mérése egy működtető szerkezethez, sebességét a terhelés változásaitól függetlenül szabályozva
• Visszacsapó szelepek — csak egy irányba engedje az áramlást, védve az alkatrészeket az ellennyomástól és megakadályozva a terhelés eltolódását

Működtetők: hengerek és motorok

A működtetők a folyadékenergiát mechanikai munkává alakítják vissza. A hidraulikus hengerek lineáris mozgást produkálnak – a dugattyúrúd kinyúlik és visszahúzódik. A hidraulikus motorok forgó mozgást produkálnak, hasonlóan egy hátramenetben működő szivattyúhoz. A hengerek ereje általában néhány kilonewtontól kis gépeknél egészen a több tízezer kilonewton nehézipari présekben és offshore emelőberendezésekben.

Szűrők és hőcserélők

A szennyeződés a hidraulikus alkatrészek meghibásodásának első számú oka – ezt az alkatrészgyártók által végzett tanulmányok következetesen állítják A hidraulikus meghibásodások 70-80%-a folyadékszennyeződésre. A szűrők eltávolítják a szilárd részecskéket; a legtöbb ipari rendszer ISO-tisztasági szintje legalább 16/14/11. A hőcserélők (olajhűtők) a folyadék hőmérsékletét az ajánlott működési tartományon belül tartják, ásványolajos rendszerek esetén jellemzően 30–60 °C között. A tartós túlmelegedés rontja az olaj viszkozitását, felgyorsítja az oxidációt és drámaian lerövidíti a tömítés élettartamát.

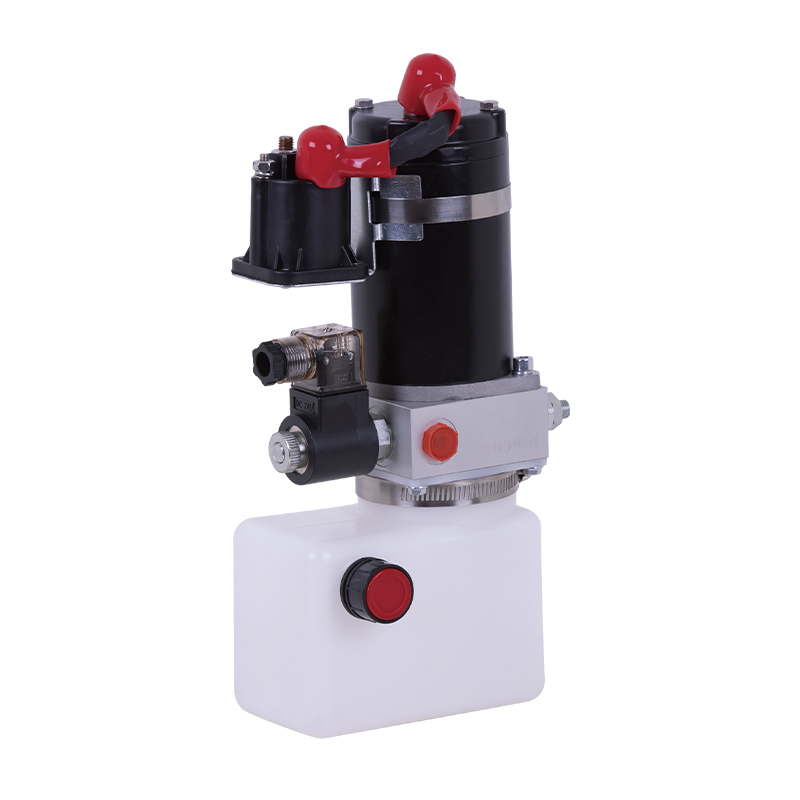

Mi az a hidraulikus tápegység és mit csinál

A Hidraulikus tápegység (HPU) – néha hidraulikus tápegységnek is nevezik – a hidraulikus energia csomagolt forrása egy rendszerben. A motort, a szivattyút, a tartályt, a nyomáscsökkentő szelepet, a szűrőt és gyakran a hűtőt egyetlen, csúszótalpas szerelvénybe integrálja, amely egy egységként telepíthető és üzembe helyezhető. A HPU a hidraulikus kör „motorterme”; minden, ami lefelé van – hengerek, motorok, szelepek – visszacsatlakozik hozzá.

Ipari környezetben a hidraulikus tápegység egyetlen gépet is kiszolgálhat, vagy egy központi elosztón keresztül nyomás alatt álló folyadékot szállíthat egy teljes gyártósorra. Az offshore platformok általában több száz kilowatt teljesítményű HPU-kat használnak kifúvásgátlók, felszálló feszítők és csőkezelő berendezések meghajtására. Ezzel szemben egy kis fémformázó présgéphez való kompakt HPU 5 kW-os motorral és 20 literes tartályral rendelkezhet.

A hidraulikus tápegység tervezési szempontjai

A hidraulikus tápegység kiválasztása és meghatározása több, egymástól függő választási lehetőséget foglal magában:

• Üzemi nyomás — a legtöbb ipari HPU 150 és 350 bar közötti névleges nyomással rendelkezik; a nagyobb nyomás lehetővé teszi a kisebb hajtóműveket ugyanazon az erőért, de jobb minőségű tömítéseket és tömlőket igényel
• Áramlási sebesség — meghatározza a hajtómű sebességét; Az egyidejűleg kiszolgált állítóművek számához és méretéhez kell igazítani
• Víztározó capacity — a nagyobb tározók javítják a hőkezelést és a légtelenítést; az alulméretezett tartályok túlmelegedéshez és kavitációhoz vezetnek
• Motor típus — az elektromos motorok alapfelszereltség a helyhez kötött berendezéseknél; dízel- vagy benzinmotorok olyan mobil HPU-kat hajtanak meg, ahol a hálózati áram nem áll rendelkezésre
• Irányítási kifinomultság – az alap be- és kikapcsolási rendszerek egyszerű alkalmazásokhoz illeszkednek; az arányos vagy szervovezérelt HPU-k pontos nyomás- és áramlásszabályozást tesznek lehetővé, ami elengedhetetlen a fröccsöntéshez, a CNC-gépekhez és a tesztberendezésekhez

A jól megtervezett hidraulikus tápegység műszereket is tartalmaz: nyomásmérőket, hőmérséklet-érzékelőket, szintkapcsolókat, és gyakran egy PLC-t vagy vezérlőpanelt az indítási/leállítási folyamatok automatizálására, a folyadékállapot figyelésére és a hibariasztások biztosítására. Ez a műszerezés a csupasz HPU-t kezelhető, karbantartható rendszerré alakítja.

Hogyan áramlik a folyadék a teljes hidraulikus körön keresztül

Egy teljes működési cikluson keresztül kiderül, hogyan járulnak hozzá az egyes alkatrészek. Vegyünk egy egyszerű kettős működésű hengerkört – a hidraulikus présben vagy a szerszámgép befogó egységében használt típust:

1. A hidraulikus tápegységben lévő villanymotor elindítja és meghajtja a szivattyút. A szivattyú egy szívószűrőn keresztül szívja ki a folyadékot a tartályból.
2. A szivattyú folyamatos olajáramot szállít a nyomóvezetékbe. Mivel az aktuátor még nem mozog, a nyomás gyorsan növekszik. A rendszer nyomáscsökkentő szelepe figyeli ezt a nyomást, és kinyílik, ha túllépi a beállított maximumot, visszavezeti a felesleges olajat a tartályba.
3. A kezelő (vagy PLC) az irányszabályozó szelepen lévő mágnestekercset feszültség alá helyezi, és eltolja az orsót. Az olaj most a henger kupakjának végéhez – a teljes furatú oldalhoz – kerül, kifelé tolva a dugattyúrudat. A rúdvégből visszafolyó olaj visszafolyik a DCV-n keresztül a tartályba.
4. A henger kinyúlik és munkát végez - préselés, befogás, formázás. A rendszer nyomása a terhelésnek megfelelően emelkedik. Ha a terhelés nagyon nagy, a nyomás megközelíti a nyomáscsökkentő szelep beállítását. Ha a terhelés csekély, a nyomás alacsony marad, az energiafogyasztás pedig szerény.
5. A visszahúzáshoz a mágnesszelep feszültségmentesít (vagy megfordítja), a DCV visszavált, és az olaj a henger rúdvégéhez áramlik. A dugattyú visszahúzódik, és az olaj kilép a kupak végénél vissza a tartályba.
6. A visszatérő olaj áthalad a visszatérő vezeték szűrőjén, mielőtt újra belép a tartályba, és eltávolítja a ciklus során felszedett szennyeződéseket.

Ez a teljes kör – a tartálytól a szivattyún, szelepen, hengeren át és vissza a tartályba – egy zárt hidraulikus kör. A modern rendszerek finomításokat adnak hozzá: nyomáskompenzált változó szivattyúk, amelyek csak akkor termelnek áramlást, ha a működtető azt kívánja, arányos szelepek, amelyek egyenletes fordulatszám-emelkedést tesznek lehetővé, és akkumulátorok, amelyek túlnyomásos folyadékot tárolnak a rövid csúcsigények kielégítésére a szivattyú túlméretezése nélkül.

Az akkumulátorok szerepe

Külön említést érdemelnek az akkumulátorok, mert gyakran félreértik őket. A hidraulikus akkumulátor az energiát nyomás alatti folyadékban tárolja (a tömlős vagy dugattyús típusok a leggyakoribbak), energiatároló közegként sűrített nitrogéngázt használnak. Több funkciót is ellátnak: kiegyenlítik a fogaskerék-szivattyúk nyomáspulzációit, rövid, nagy áramlású lökéseket biztosítanak, amelyek sokkal nagyobb szivattyút igényelnek, és fenntartják a rendszernyomást, amikor a szivattyú ki van kapcsolva (például egy befogott munkadarab megtartása, miközben a gép ciklusok között mozog). Vészhelyzeti vagy hibabiztos rendszerekben – például repülőgép futóművei – az akkumulátorok elegendő tárolt energiát biztosítanak egy kritikus művelet elvégzéséhez, még akkor is, ha a fő áramforrás meghibásodik.

Hidraulikafolyadék: mi ez és miért számít

A folyadék nem csupán passzív közeg – ez egy kritikus mérnöki anyag. A hidraulikafolyadéknak egyszerre kell továbbítania az erőt, kennie kell a szivattyú és a szelepek belsejében lévő mozgó alkatrészeket, meg kell védenie a fémfelületeket a korróziótól, ellenállnia a habzásnak, és széles hőmérsékleti tartományban stabilnak kell maradnia. A rosszul kiválasztott folyadék lerövidíti az alkatrészek élettartamát, és a rendszer hibás működését okozza.

Folyadéktípusok összehasonlítása

• Ásványi olaj (ISO VG 46 vagy 68) — az ipari hidraulika igáslója; jó kenőképesség, széles körű elérhetőség, költséghatékony; nem megfelelő, ha tűzveszély vagy környezetszennyezés aggodalomra ad okot
• Tűzálló folyadékok (HFA, HFB, HFC, HFD) — présöntésben, acélgyárakban, bányászatban és más olyan környezetben használják, ahol a folyadékszivárgás gyújtóforrásokkal érintkezhet; jellemzően drágábbak, és eltérő kenési és kompatibilitási jellemzőkkel rendelkeznek
• Biológiailag lebomló folyadékok (növényi olaj alapú vagy szintetikus észterek) — szükséges a környezetre érzékeny területeken, például erdészeti, tengeri és mezőgazdasági alkalmazásokban; jellemzően drágább, rövidebb élettartammal
• Víz-glikol keverékek — tűzálló, de speciálisan vízbázisú folyadékokhoz tervezett hidraulikus tápegységet és áramköri alkatrészeket igényel; szükséges a víztartalom gondos ellenőrzése

A viszkozitási fokozat kiválasztása az üzemi hőmérséklettől függ. Az üzemi hőmérsékleten túl híg folyadék nem biztosítja a megfelelő kenést; az indításkor túl viszkózus kavitációt (gőzbuborékok képződését a szivattyú szívónyílásában) és túlzott teljesítményveszteséget okoz. Az ISO VG 46 megfelel a legtöbb mérsékelt éghajlatú, 40–60 °C-os ipari alkalmazásnak. Hideg éghajlatú vagy nagy sebességű alkalmazásokhoz VG 32 vagy alacsonyabb lehet.

Nyílt központ vs. zárt központú rendszerek

A "nyitott központ" és a "zárt központ" kifejezések azt írják le, hogy mi történik a szivattyú áramlásával, amikor az összes működtetőelem nyugalomban van – ez az egyik legalapvetőbb tervezési választás a hidraulikus rendszerben.

Egy nyílt központú rendszer , az irányított vezérlőszelep lehetővé teszi, hogy a szivattyú áramlása folyamatosan keringessen vissza a tartályba a szeleptesten keresztül, amikor az aktuátor üresjáratban van. A nyomás alacsony (épp elég ahhoz, hogy leküzdje a visszatérő vezeték ellennyomását). Ez egyszerű és megbízható – a legtöbb mobil berendezés (traktorok, targoncák, építőipari gépek) szabványos elrendezése –, de energiát pazarol a folyamatosan keringő folyadékba akkor is, ha nincs munka.

Az a zárt központú rendszer , a szelep blokkolja az áramlást, amikor az aktuátor üresjáratban van. Ez arra kényszeríti a rendszert, hogy változtatható lökettérfogatú szivattyút (amely közel nullára csökkenti, ha nincs szükség áramlásra) vagy egy leeresztő szelepet használjon, amely nagyon alacsony nyomáson engedi az áramlást a tartályba. A zárt központú rendszerek energiahatékonyabbak, és a modern ipari gépek és a nagy teljesítményű mobil berendezések alapfelszereltsége. Ezekben a rendszerekben a hidraulikus tápegység gyakran tartalmaz terhelésérzékelő vezérlőket, ahol a szivattyú valós időben állítja be az elmozdulást, hogy csak annyi nyomást tartson fenn, amennyire a működtetőnek jelenleg szüksége van – jellemzően 20-30 barral a terhelési nyomás felett.

Elektrohidraulika és arányos szabályozás

A hagyományos hidraulika be/ki mágnesszelepeket használ – a hajtómű vagy teljes sebességgel mozog, vagy megáll. Az arányos hidraulika helyettesíti azokat a proporcionális vagy szervoszelepekkel, amelyek az áramlást az elektromos parancsjel arányában folyamatosan modulálják. Az eredmény egy sima, programozható, nagymértékben ismételhető mozgásvezérlés, amely integrálható PLC-kkel, CNC-vezérlőkkel és számítógépes automatizálási rendszerekkel.

Az arányos szelepek ugyanazokon a hidraulikus elveken működnek – nyomás, áramlás, Pascal-törvény –, de hozzáadnak egy lineáris erőmotort vagy nyomatékmotort, amely precízen pozícionálja a szeleporsót. A vezérlőtől érkező 0–10 V vagy 4–20 mA jel a szelepet a teljesen zárt és teljesen nyitott bármely helyzetbe utasítja. A szervoszelepek, a precízebb (és drágább) változat is elérhető pozicionálási pontosság 0,01 mm alatti zárt hurkú hengeres alkalmazásokban.

A modern hidraulikus tápegységek egyre gyakrabban tartalmaznak elektrohidraulikus vezérlést a HPU szintjén: változtatható lökettérfogatú szivattyúk elektronikus nyomás- vagy áramlásszabályozással, szervohajtású szivattyúmotorok (ahol változtatható fordulatszámú elektromos hajtás váltja fel a hagyományos fix fordulatszámú, változó szivattyús elrendezést), és integrált állapotfelügyelet. A szervo-meghajtó HPU csökkentheti az energiafogyasztást 30-60% a hagyományos fix szivattyús HPU-hoz képest nagyon változó munkaciklusú alkalmazásokban, mint például fröccsöntés vagy fröccsöntés.

Gyakori alkalmazások és miért nyer egyet a hidraulika?

A hidraulikus rendszerek mindenhol megjelennek, ahol nagy erőre, teljesítménysűrűségre vagy pontos terhelésszabályozásra van szükség. A következő kategóriák szemléltetik, hogy a hidraulika miért marad domináns az elektromechanikus alternatívák térnyerése ellenére:

Építőipari és bányászati berendezések

A kotrógépek, buldózerek és hidraulikus sziklatörők a hidraulikára támaszkodnak, mert egyetlen más technológia sem biztosítja a nagy erő, a végtelen sebességváltozás és a robusztus megbízhatóság ugyanolyan kombinációját egy mobil, motorral hajtott csomagban. A 20 tonnás kotrógépek jellemzően két vagy három változtatható lökettérfogatú, dízelmotorral hajtott dugattyús szivattyút működtetnek, amelyek együttesen több száz litert szállítanak percenként a lengőmotorokhoz, az utazómotorokhoz és a gém/kar/kanál hengerekhez – mindez egyidejűleg és egymástól függetlenül vezérelhető.

Fémalakítás és ipari préselés

A fémlemez sajtoló-, kovácsoló- és mélyhúzó prések hidraulikus hengereket használnak, mivel az erő a löket során állandóan tartható – ellentétben a mechanikus excenteres vagy forgattyús présekkel, amelyeknek szinuszos erőgörbéjük van. A hidraulikus prés löketének bármely pontján a teljes tonnát képes megtartani, ami elengedhetetlen a vastag lemezek alakításához vagy a precíziós érmékelési műveletekhez. Az ipari hidraulikus prések rutinszerűen olyan erőket hoznak létre 1000-10 000 tonna egy kompakt hidraulikus tápegység-elrendezésből.

Repülés és repülés

A repülőgépek repülésirányító felületei, futóművei és tolóerő-visszaváltói a legtöbb nagy kereskedelmi sugárhajtású repülőgépen hidraulikusan működnek. A Boeing 747 három független hidraulikus rendszert működtet, mindegyik a 207 bar (3000 psi) , összesen körülbelül 600 literes tartály kapacitással. Itt előnyben részesítjük a hidraulikát, mert nagy teljesítménysűrűségűek (kicsi és könnyűek az erőkibocsátáshoz képest), eredendően merevek (az összenyomhatatlan folyadék a felület pontos helyzetét jelenti), és jól érthetőek a meghibásodási módok szempontjából – kritikusak a biztonsági tanúsítvánnyal rendelkező környezetben.

Tengeri és tengeri

A hajó kormányművei, a fedélzeti daruk, a nyílásfedelek, a tengeri kifújásgátlók és a tenger alatti kútfejek vezérlőrendszerei mind hidraulikát használnak. A tengeri hidraulikus tápegységeket robbanásveszélyes környezetben való működésre tervezték (ATEX-besorolású), és gyakran tartalmaznak redundáns szivattyúkat, vészhelyzeti tartalék akkumulátorokat és folyamatos folyadékfelügyeletet. A tenger alatti HPU-k olyan mélységekben működnek, ahol a környezeti nyomás meghaladja a 300 bar-t – ez a tervezési kihívás, amely nyomáskompenzált tartályokat és speciálisan besorolt ​​alkatrészek tömítéseket igényel.

Műanyag és gumi feldolgozás

A fröccsöntő gépek a hidraulikus rendszerek egyik legnagyobb piaca. A befecskendezési, rögzítési és kilökési funkciók mindegyike más-más nyomás- és áramlási profilt igényel egyetlen rövid cikluson belül. A szervo-hidraulikus HPU-k szabványossá váltak ebben az iparágban, és a hidraulika erőképességét kínálják az elektromos hajtások energiahatékonyságával és megismételhetőségével. A 10 másodperc alatti ciklusidők jellemzőek a nagy mennyiségű alkatrészeknél, ami azt jelenti, hogy a HPU évente több százezer ciklust teljesíthet – a tartósság és a megbízhatóság a legfontosabb.

Hidraulika vs. pneumatika vs. elektromechanikus rendszerek

Minden erőátviteli technológiának vannak valódi erősségei és valódi gyengeségei. A hidraulikus, pneumatikus és elektromechanikus (golyóscsavar, lineáris motor, fogasléces és fogasléces) rendszerek közötti választás az erőszinten, a sebességen, a precizitáson, a környezeten és a teljes birtoklási költségen múlik.

Az elektromechanikus lineáris aktuátorok (különösen azok, amelyeket szervomotorok hajtanak meg golyóscsavarokon keresztül) jelentősen behatoltak az egykor hidraulika által uralt alkalmazásokba – különösen ahol a tisztaság, az energiahatékonyság és a pontos pozicionálás a prioritás, például a gyógyszergyártás vagy a félvezető berendezések. Körülbelül 50–100 kN feletti erőszinteknél azonban az elektromechanikus alternatívák fizikai mérete és költsége túl magas, a hidraulika pedig páratlan marad.

Gyakori hidraulikus rendszerproblémák és azok diagnosztizálása

A hidraulikus rendszerek egyértelmű tüneteket adnak, ha valami elromlik. Ha tudjuk, hogy az egyes tünetek mire utalnak, a diagnosztikai idő drámaian lerövidül.

Lassú vagy gyenge működtető teljesítmény

Ha egy henger lassan nyúlik ki, vagy nem tudja elérni a teljes erőt, a szokásos gyanúk a következők: kopott szivattyú (belső bypass, amely csökkenti a térfogati hatékonyságot), alacsonyan elsodródt vagy nyitva elakadt nyomáscsökkentő szelep, szivárgó ellensúly- vagy tehermegtartó szelep, vagy a belső henger megkerülése a kopott tömítéseken túl. A rendszernyomás mérőműszerrel történő ellenőrzése a szivattyú kimeneténél azonnal kiderül, hogy a szivattyú termel-e névleges nyomást. Ha a szivattyú nyomása normális, de a működtető lassú, akkor a hiba az áramlás irányában van – valószínűleg egy szelep vagy maga a henger.

Túlzott hőség

A 60-70 °C felett üzemelő hidraulikaolaj gyorsan lebomlik, veszít viszkozitásából és megtámadja a tömítéseket. A túlmelegedés jellemzően a következőket jelzi: alulméretezett vagy blokkolt olajhűtő, folyamatosan repedő nyomáscsökkentő szelep (az energiát hőként adja ki), a kopás miatt belülről megkerülő szivattyút vagy olyan áramkört, amelyet úgy alakítottak át, hogy az eredeti hőtechnikai tervezésnél nagyobb igénybevétellel működjön. Az infravörös hőmérő a visszatérő vezetéken, a hűtőn és a tartályon pontosan meghatározza a hőtermelés helyét.

Zaj és vibráció

A nyafogó vagy sikoltozó szivattyú általában kavitációt jelent – ​​a szivattyú nem kap megfelelő folyadékot a bemeneténél. Az okok közé tartozik az eltömődött szívószűrő, összeesett szívótömlő, túl alacsony folyadékszint vagy az üzemi hőmérséklethez képest túl magas viszkozitású folyadék. A kopogó vagy csattogó zaj gyakrabban levegőztetés – a levegő bejut a folyadékba egy laza szívócsatlakozón vagy a szivattyú szivárgó tengelytömítésén keresztül, ami a légbuborékok heves összeomlását okozza a szivattyú belsejében. Mindkét állapot gyorsan károsítja a szivattyú belsejét; a kavitáció és a levegőztetés a szivattyú idő előtti meghibásodásának vezető oka.

Külső szivárgások

A látható olajszivárgás a tömítés meghibásodásának, repedt szerelvényeinek vagy a tömlő károsodásának legszembetűnőbb jele. A biztonsági és környezeti veszélyeken túlmenően a külső szivárgások azt jelzik, hogy a sminkolaj hozzáadása következtében a folyadék tisztasági szintje csökken. Minden olyan rendszert, amely havi olajmennyiségének 1-2%-ánál többet veszít, azonnal ki kell vizsgálni. A tömlők élettartama jellemzően 5–7 év, tekintet nélkül a vizuális állapotra, és az ütemezett csere jó gyakorlat a nagy ciklusú ipari alkalmazásokban.

A hidraulikus rendszer karbantartásának legjobb gyakorlatai

A hidraulikus meghibásodások túlnyomó többsége megelőzhető. A folyadéktisztaságra, a hőmérsékletre és a hiba korai felismerésére összpontosító fegyelmezett karbantartási program kétszeresére-ötszörösére növeli az alkatrészek élettartamát a reaktív (javítás, amikor elromlik) megközelítésekhez képest.

• Olajmintavétel és -elemzés — 500–1000 üzemóránként vegyünk folyadékmintát; A laboratóriumi elemzés kimutatja a szennyezettségi szintet, a víztartalmat, az oxidációs termékeket és a kopó fémeket, amelyek jelzik, hogy mely összetevők bomlanak le, mielőtt katasztrofálisan meghibásodnának.
• Szűrőcsere — kövesse a gyártó szervizintervallumát, vagy cserélje ki, ha a nyomáskülönbség-jelző azt mutatja, hogy az elem meg van terhelve; Az eltömődött szűrővel történő működés a szennyezett olajat közvetlenül a szivattyúba vezeti
• Légzőszűrő karbantartása – a tartály légtelenítője gyakran a szennyeződések behatolásának egyetlen legnagyobb forrása; rendszeresen ellenőrizze és cserélje ki, különösen poros környezetben
• Hőmérséklet figyelés — szereljen fel hőmérőt vagy érzékelőt a visszatérő vezetékre, és állítson be 60 °C-os riasztást; vizsgáljon meg minden tartósan e küszöbérték feletti hőmérsékletet
• Tömlő és szerelvény ellenőrzése — minden szerviznél keresse a kopást, az UV-károsodást és a szerelvénykorróziót; kortól függetlenül cseréljen ki minden külső sérülést mutató tömlőt
• A szivattyú teljesítményének trendje — rendszeresen mérje meg a szivattyúház leeresztő áramlását; a növekvő leeresztő áramlás növekvő belső kopást jelez, és megjósolja, hogy mennyi a szivattyú hátralévő élettartama, mielőtt a teljesítmény nem megfelelő

Megfelelő megelőző karbantartással rendelkező hidraulikus tápegységet kell szállítani 20 000-40 000 óra élettartam szivattyújától és motorjától – kétműszakos ipari üzemben 10-20 évnek felel meg. Az elhanyagolt rendszerek ritkán érik el ennek a felét.

Gyakran ismételt kérdések a hidraulika működésével kapcsolatban

Milyen folyadékot használnak a hidraulikus rendszerekben?

A legtöbb hidraulikus rendszer ásványi alapú hidraulikaolajat használ, általában ISO VG 46 vagy VG 68. Tűzálló folyadékokat, biológiailag lebomló olajokat és víz-glikol keverékeket használnak ott, ahol a környezetvédelmi előírások vagy a tűzveszély megköveteli. A folyadéknak kompatibilisnek kell lennie a rendszerben lévő tömítésekkel, tömlőkkel és fémekkel – a folyadéktípus váltása előtt mindig konzultáljon a berendezés gyártójával.

Mi a különbség a hidraulikus szivattyú és a hidraulikus motor között?

A hidraulikus szivattyút mechanikusan (villanymotorral vagy motorral) hajtják, és ezt a mechanikai energiát folyadékárammá és nyomássá alakítja. A hidraulikus motor ennek az ellenkezőjét teszi: nyomás alatt álló folyadékot kap, és forgó mechanikus kimenetté alakítja. Számos szivattyú-konstrukció elméletileg motorként is működtethető, bár a gyakorlatban a szivattyúk és a motorok eltérő módon vannak optimalizálva a saját szerepükhöz.

Mekkora nyomáson működnek a hidraulikus rendszerek?

Az ipari hidraulikus rendszerek leggyakrabban 100 és 350 bar (1450–5000 psi) között működnek. A mobil berendezések (kotrógépek, daruk) jellemzően 250-350 bar nyomáson működnek. A repülőgépek hidraulikája általában 207 bar (3000 psi) nyomást használ, néhány újabb repülőgép pedig 350 bar (5000 psi) nyomást használ, hogy a kisebb alkatrészek révén súlyt takarítson meg. Az ultramagas nyomású rendszerek speciális alkalmazásokhoz meghaladhatják az 1000 bar nyomást.

Miért melegszik túl a hidraulikus rendszer?

A hidraulikus rendszerek hőt termelnek, amikor a folyadékot egy szelepen keresztül fojtják, vagy egy nyomáscsökkentő szelepet megkerülnek – az összes nyomásesés hővé alakul. Túlmelegedés akkor következik be, ha a hőtermelés meghaladja a rendszer hűtőteljesítményét. A gyakori okok közé tartozik az alulméretezett hűtő, az eltömődött hűtő vagy hőcserélő, a folyamatosan nyitó nyomáscsökkentő szelep, a rossz térfogati hatásfokú szivattyú vagy az eredeti kialakításnál nagyobb igénybevételt jelentő munkaciklus.

Miből áll a hidraulikus tápegység?

A hidraulikus hajtóegység általában tartalmaz egy tartályt, egy villanymotort (vagy belsőégésű motort a mobil egységek esetében), egy vagy több hidraulikus szivattyút, egy rendszer nyomáscsökkentő szelepet, egy nyomásszűrőt, egy visszatérő szűrőt, egy légtelenítő szűrőt, folyadékszint- és hőmérsékletmérőket, és gyakran egy olajhűtőt. A kifinomultabb HPU-k közé tartoznak az irányítószelepek, nyomáscsökkentő szelepek, áramlásszabályozók, akkumulátorok és programozható vezérlőpanelek – minden, ami a hidraulikus energia előállításához, kondicionálásához és az általa kiszolgált gép vagy rendszer működtetőinek szállításához szükséges.

Működhet-e egy hidraulikus rendszer szivattyú nélkül?

Nem normál üzemben – a szivattyú az összes áramlás és közvetve az összes nyomás forrása. Mindazonáltal a hidraulikus akkumulátor rövid áramlási áramlást tud biztosítani a működtető szerkezetnek, miután a szivattyú leáll. A légi járművek és egyes ipari gépek vészhelyzeti hidraulikus rendszerei az akkumulátorokra támaszkodnak a kritikus műveletek végrehajtásához (futómű behúzása, fék felengedése) még teljes teljesítményvesztés után is. Az akkumulátor úgy tárolja az energiát, mint egy túlnyomásos elem, de korlátozott a kapacitása, és nem tudja fenntartani a folyamatos működést.
