A hidraulikus séma olvasása: Teljes útmutató

Amit először tudnod kell: A hidraulikus séma olvasása tanulható készség

A hidraulikus kapcsolási rajzok olvasása nem olyan bonyolult, mint amilyennek látszik. Ha megérti, hogy minden szimbólum egy fizikai komponenst, és minden vonal egy folyékony utat jelent, a diagram egy világos mechanikai történetet kezd el mesélni. A kulcs az ISO 1219 szimbólumkönyvtár megismerése, az áramlási irány konvencióinak megértése és annak felismerése, Hidraulikus tápegység (HPU) rögzíti az egész áramkört. A legtöbb technikus néhány héten belül az összpontosított gyakvagylatot követően jártas lesz a szabványos kapcsolási rajzok olvasásában.

Ez az útmutató mindent végigvezet az alapvető szimbólumfelismeréstől a bonyolult többműködtetős áramkörök olvasásához, különös tekintettel azokra az alkatrészekre, amelyekkel leggyakrabban találkozhat az ipari gépeken, mobil berendezéseken és offshvagye rendszereken. Legyen Ön karbantartó technikus, tervezőmérnök vagy gépkezelő, aki egy hibát elhárítani próbál, az ábrák olvasásának megértése az egyik leggyakrabban fejleszthető készség.

Az alapítvány: Annak megértése, hogy mit jelent valójában egy hidraulikus séma

A hidraulikus kapcsolási rajz egy szimbolikus diagram, amely bemutatja, hogyan kapcsolódnak a hidraulikus alkatrészek, és hogyan áramlik át a folyadék a rendszeren. Nem mutatja az alkatrészek fizikai elhelyezkedését, tényleges méretét vagy a csövek és tömlők elvezetését a térben. Amit megmutat, az az összetevők és a szekvencia vagy feltételek közötti logikai kapcsolat, amelyek mellett a folyadék egyik pontból a másikba mozog.

Gondoljon úgy, mint egy elektromos kapcsolási rajzra. A kapcsolási rajz nem azt mondja meg, hogy egy vezeték fizikailag hol fut át ​​a falon, de azt pontosan megmondja, hogy melyik kapocs melyik alkatrészhez csatlakozik, és milyen kapcsolási feltételek mellett folyik az áram. A hidraulikus kapcsolási rajz ugyanazon a logikán működik, de elektromosság helyett nyomás alatti folyadékra.

A legtöbb hidraulikus séma következik ISO 1219-1 (Fluid Power Systems and Összetevős – Graphic Symbols) vagy Észak-Amerikában ANSI/NFPA T3.25. A két szabványnak a legtöbb szimbóluma közös, de néhány egyezményben különböznek. A világszerte értékesített ipari berendezések szinte mindig ISO 1219 szabványt alkalmaznak. Ha tudja, hogy egy kapcsolási rajz melyik szabványt követi, időt takarít meg, amikvagy ismeretlen szimbólumokat keres.

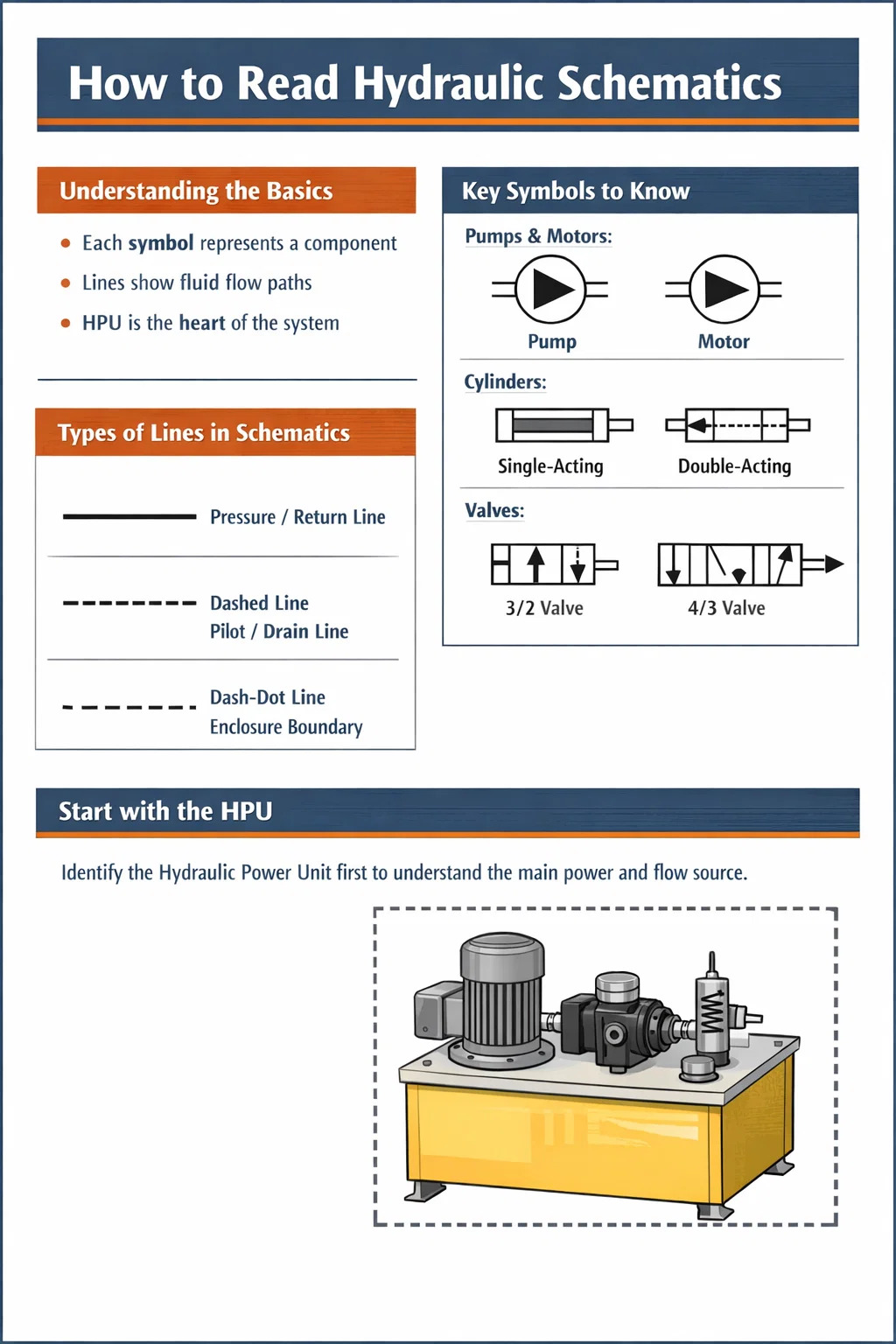

A három vonalkategória, amelyet látni fog

• Tömör vonalak — nvagymál üzemi körülmények között munkafolyadékot szállító fő nyomás- és visszatérő vezetékek
• Szaggatott vonalak — kis térfogatú vagy alacsony nyomású folyadékot szállító vezérlővezetékek, leeresztő vezetékek és vezérlő jelvezetékek, amelyek a szelepek működtetésére szolgálnak
• Pontozott vagy szaggatott vonalak — burkolathatárok, amelyek több alkatrészt egyetlen egységbe csopvagytosítanak, például egy szelep elosztó blokkba vagy egy teljes hidraulikus tápegységbe

Két vonal pont nélküli keresztezése azt jelenti, hogy a vonalak nem kapcsolódnak egymáshoz. A kitöltött ponttal ellátott kereszteződés azt jelenti, hogy a vonalak az adott kereszteződésben összekapcsolódnak. Ez a megkülönböztetés jelentős jelentőséggel bír az összetett áramkörökön keresztüli áramlási útvonalak követésekor.

Alapvető szimbólumcsoportok, amelyeket fel kell ismerned

A hidraulikus szimbólumok primitív formák kis halmazából épülnek fel. Miután megtanulta, mit jelentenek az egyes primitív alakzatok, az alaklogika elolvasásával dekódolhatja a korábban soha nem látott összetevők szimbólumait. A fő primitívek körök, négyzetek/téglalapok, háromszögek, nyilak és ívek.

Szivattyúk és motorok

Mind a szivattyúkat, mind a motorokat egy kör jelöli. A különbség a kitöltött háromszög iránya a körön belül. A kör középpontjától (kifelé) mutató háromszög egy szivattyút jelképez – kinyomja a folyadékot. A középpont felé mutató háromszög egy motort jelképez – folyadék lép be, és forog. Bármelyik eszköz változó elmozdulású változata egy átlós nyíllal rendelkezik a kör szimbólumon keresztül.

Az a Hidraulikus tápegység , akkor általában egy vagy több szivattyúszimbólumot lát, amely közvetlenül kapcsolódik egy hajtómotor-szimbólumhoz (elektromos motor, amelyet egy M betűs kör vagy egy motorszimbólum képvisel). A szivattyú a HPU szíve – a mechanikai energiát hidraulikus áramlássá alakítja, jellemzően kb. 150 bar és 350 bar között ipari rendszerekben.

Hengerek és működtetők

A hidraulikus henger téglalapként látható, amelynek egyik végéből egy rúd nyúlik ki. A téglalap a hordót ábrázolja, a benne lévő téglalapot (a dugattyút) pedig általában a port pozíciók jelentik. A kettős működésű hengernek két csatlakozóvonala van – egy-egy a dugattyú mindkét oldalán. Az egyszeres működésű hengernek egy csatlakozóvonala van, és gyakran rugószimbólum látható a visszatérő oldalon, jelezve a rugó visszahúzódását.

A forgó hajtóművek (hidraulikus motorok vagy oszcilláló hajtóművek) kétirányú háromszögekkel és tengelyvonalakkal rendelkező körök. Ha ívelt nyilakat lát a forgó működtető szimbólumon, az folyamatos forgási képességet jelez.

Szelepek: A legösszetettebb szimbólumok, amelyeket el kell sajátítani

A szelepeket négyzetek jelölik. A szimbólumban lévő négyzetek száma megegyezik a szelep kapcsolási helyzeteinek számával. A kétállású szelepen két négyzet van egymás mellett. A háromállású szelepnek három négyzete van. Az egyes négyzeteken belüli nyilak és blokkolt port szimbólumok az adott pozícióban elérhető áramlási útvonalakat mutatják. A háromállású szelep középső négyzete mutatja a semleges vagy középső állapotot, ami különösen fontos annak megértéséhez, hogy mi történik, ha nincs jel.

A szelepburok külső oldalán található működtető szimbólumok jelzik, hogyan mozog a szelep. A gyakori működtetők a következők:

• Átlós vonal nyíl hegyével – kézi nyomógomb vagy kar
• Tekercs szimbólum – mágnesszelep (elektromos) működtetés
• Szaggatott vonal belép a szelep burkolatába – vezérlőnyomás működtetése
• Rugószimbólum – rugó visszatér az alapértelmezett helyzetbe
• Görgő vagy bütyök szimbólum – mechanikus működtetés mozgó részről

A „4/3-os mágneses működtetésű, rugóközpontú” irányvezérlő szelep három négyzetet mutat, mindegyik külső négyzeten egy mágnesszelep, és minden külső négyzeten egy rugó. A középső négyzet a semleges áramlási állapotot mutatja – például minden nyílás blokkolva (középen zárva), nyomás a tartályba és mindkét működtető nyílás blokkolva (tandem középen), vagy minden nyílás nyitva (középen nyitott).

Nyomásszabályozó szelepek

A nyomáscsökkentő szelepek, a szekvenciális szelepek és az ellensúlyozó szelepek mind téglalapként jelennek meg, átlós nyíllal és rugóval, de belső csatlakozásaik eltérőek. A nyomáscsökkentő szelep csatlakozik a nyomóvezetéktől a tartályhoz, és kinyílik, ha a nyomás meghaladja a beállított értéket – mindig az áramkörrel párhuzamosan jelenik meg, védve a rendszert a túlnyomástól. A nyomáscsökkentő szelep sorba van kapcsolva a vezetékben, és az utánfutó nyomást egy beállított értékre korlátozza, függetlenül a felfelé irányuló feltételektől.

Visszacsapó szelepek és vezérművel működtetett visszacsapó szelepek

A visszacsapó szelep golyóként vagy nyílként jelenik meg az ülésen – csak egy irányba engedi át az áramlást, és blokkolja az ellenirányú áramlást. A pilot által működtetett visszacsapó szelep (POCV) egy szaggatott vezérlővonalat ad a visszacsapó szelep szimbólumához, jelezve, hogy a pilotjel felülírhatja az ellenőrzést, és lehetővé teszi a fordított áramlást. A POCV-k gyakoriak a terheléstartó áramkörökben, ahol a hengert a helyén kell rögzíteni, de ellenőrzött körülmények között ki is kell engedni.

Áramlásszabályozó szelepek és korlátozók

A rögzített szűkítő keskeny szűkületként jelenik meg a sorban. A változtatható áramlásszabályozó szelep egy átlós nyíllal jelzi az állíthatóságot. A nyomáskompenzált áramlásszabályozó szelep egy belső nyíllal ellátott téglalapot ad hozzá, amely azt mutatja, hogy a nyomásesés a szűkítőn állandó marad – ez egyenletes áramlási sebességet biztosít a terhelési nyomásváltozásoktól függetlenül, ami elengedhetetlen az egyenletes hengersebességhez.

Hogyan lehet azonosítani és leolvasni egy hidraulikus tápegységet a séma alapján

A Hidraulikus tápegység szinte mindig különálló összeállításként jelenik meg a kapcsolási rajzon egy pontozott vagy szaggatott pont keretben. Ez a határ azt jelzi, hogy minden benne található a HPU csomag része – jellemzően egy tartály, egy vagy több szivattyú hajtóművel, egy fő rendszerlefúvató szelep, egy szívószűrő, egy visszatérő vezeték szűrője és különféle műszercsatlakozások.

A HPU-t tartalmazó kapcsolási rajz olvasásakor kezdje az egység határának azonosításával. A határon kívül minden a helyszínen telepített áramköri komponens. A HPU határán átmenő csatlakozások a tápegység és a munkakör közötti interfészek – jellemzően egy nagynyomású tápcsatlakozó (P vagy HP jelzéssel), egy tartály visszatérő nyílása (T vagy R jelzéssel), és gyakran egy leeresztő nyílás (L vagy Dr felirattal) a motorok és szelepek belső szivárgásához.

Tipikus alkatrészek a hidraulikus tápegység belsejében

Egy jól megtervezett HPU vázlat Ezen kívül bemutatja az elektromos motort a névleges teljesítménnyel és fordulatszámmal, a motor és a szivattyú közötti kapcsolatot, valamint a szivattyú készenléti viselkedését szabályozó leeresztő szelepet vagy nyomáskompenzátort. A nagy ipari HPU-kban – a szivattyú kimenettel rendelkező egységek 200 liter percenként vagy több — gyakran látni duplex szivattyú-elrendezéseket váltakozó üzemi/készenléti logikával egy választó- vagy váltószelep-elrendezésen keresztül.

Lépésről lépésre a teljes hidraulikus séma beolvasásához

Egy korábban soha nem látott kapcsolási rajz megközelítése elsöprő erejű lehet, ha egyszerre próbálja elolvasni. A következő folyamat megbízhatóan működik bármilyen bonyolultsági szintű séma esetén.

1. lépés – Tájékozódjon az általános elrendezésben

Mielőtt bármilyen szimbólumot részletesen megvizsgálna, olvassa be a teljes kapcsolási rajzot, hogy megértse a teljes felépítését. A legtöbb séma úgy van megrajzolva, hogy az áramforrás (a hidraulikus tápegység vagy az önálló szivattyúegység) a bal oldalon vagy felül, a működtetők (hengerek és motorok) pedig jobb oldalon vagy alul vannak. A fő nyomásellátó vezeték jellemzően felül van vízszintesen, alatta pedig párhuzamosan a tartály visszatérő vezetéke. Az áramlás általában balról jobbra vagy felülről lefelé mozog normál működési körülmények között.

Jegyezze meg a címblokkot – ez azonosítja a gépet, a rajzszámot, a felülvizsgálati szintet, és gyakran a folyadék típusát és a névleges rendszernyomást. Ez kritikus kontextus. Olyan rendszer, amelyre tervezték 250 bar a Tellus 46 ásványolajjal nagyon eltérően viselkedik, mint egy erre tervezett rendszer 420 bar tűzálló foszfát-észter folyadékkal.

2. lépés – Azonosítsa az összes működtető elemet az áramkörben

Számolja meg és jelölje meg a kapcsolási rajzon minden hengert, hidraulikus motort és forgó működtetőt. Ezek az Ön kimenetei – azok az alkatrészek, amelyek elvégzik a tényleges munkát. Az elvégzendő munkák megértése megadja a kontextust annak megértéséhez, hogy a szelep és a vezérlőáramkör miért van elrendezve úgy, ahogy van. Minden működtetőnek van egy címkeszáma vagy betűhivatkozása, amely a rajzcsomagban található alkatrészlistához vagy anyagjegyzékhez kapcsolódik.

3. lépés – Kövesse nyomon a fő nyomás- és visszatérési vonalat

Kövesse a folytonos vonalakat a szivattyú kimenetétől egészen az egyes működtetőkig és vissza a tartályig. Ez a nyomvonal feltárja azt a fizikai utat, amelyet a túlnyomásos folyadék normál üzemi körülmények között megtesz. Jelölje meg, hol találhatók az elágazási pontok. Minden elágazásnál gyakran van egy visszacsapó szelep vagy áramláselosztó, hogy kezelje a prioritást több egyidejűleg működő áramkör között.

4. lépés – Vizsgálja meg részletesen az egyes irányított vezérlőszelepeket

Minden egyes irányszabályozó szelepnél azonosítsa: hány állása van, mi az áramlási út az egyes pozíciókban, hogyan működik (mágnesszelep, vezérlőnyomás, kézi kar), és mi az alapértelmezett/rugó-visszatérési helyzete. Az alapértelmezett pozíció megmondja, hogy mi történik áramkimaradáskor, vagy ha nincs parancsjel – ez kritikus biztonsági információ minden gép számára.

Egy szelep a hibabiztos zárva (blokkolt központ) állapot a helyén tartja a terhelést, ha áramkimaradás történik. Egy szelep a hibabiztos nyitva (lebegő középpont) állapot lehetővé teszi a felfüggesztett rakomány leesését. Ennek a megkülönböztetésnek jelentős biztonsági vonatkozásai vannak, és meg kell érteni az emelési vagy támasztóalkalmazások vázlatainak olvasásakor.

5. lépés – Kövesse nyomon a kísérleti és lefolyóvezetékeket

Kövesse a szaggatott vonalakat az egész vázlaton. Ezek a vezérlőjelsorok gyakran felfedik az áramkör logikáját – melyik szelep vezérli melyik másik szelepet, hol van beépítve a szekvencialogika, és hol léteznek nyomás-visszacsatoló hurkok. Sok séma előtéttel működtetett irányított szelepeket használ, ahol a vezérlőnyomás egy különálló, csökkentett nyomáson (általában 30-50 bar ) a fő üzemi nyomáshoz képest.

A lefolyóvezetékek nyomon követése is kritikus. A belső szivárgással rendelkező alkatrészek – változó szivattyúk, hidraulikus motorok, egyes arányos szelepek – alacsony nyomású leeresztő vezetéket igényelnek vissza a tartályba. Ha a leeresztő vezeték eltömődik vagy kb. feletti ellennyomás alakul ki 5-10 bar , a tengelytömítések meghibásodnak. A vázlat megmutatja, hol vannak ezek a leeresztő vezetékek, és megerősíti, hogy a fő visszatérő vezetéktől elkülönítve térnek vissza a tartályba.

6. lépés – Ellenőrizze a nyomáskorlátozó és biztonsági eszközöket

Keressen meg minden biztonsági szelepet a kapcsolási rajzon. A HPU-ban található fő rendszer túlnyomás-szelep beállítja a maximálisan megengedhető rendszernyomást. Az egyes működtető áramkörök másodlagos biztonsági szelepei megvédik ezeket a speciális áramköröket a terhelés okozta nyomáscsúcsoktól. Egy jól megtervezett rendszerben a fő biztonsági szelep beállított nyomásának kb 10-15% felett a legmagasabb üzemi nyomás, amelyre a rendszer bármely működtetőelemére szüksége van.

Gyakori áramkörök típusai és felismerésük

A hidraulikus áramkörök viszonylag kis számú visszatérő mintából épülnek fel. Ezeknek a mintáknak a felismerése a vázlaton drámaian felgyorsítja az olvasást, és azonnali betekintést nyújt az áramkör viselkedésébe.

Meter-In, Meter-Out és Bleed-Off sebességszabályozó áramkörök

A henger vagy a motor fordulatszámának szabályozása az áramlás korlátozásával érhető el. Az a mérő bemeneti áramkör , az áramlásszabályozó szelepet az indítószerkezet tápvezetékébe kell helyezni – ez korlátozza, hogy milyen gyorsan juthasson be a folyadék az aktuátorba. Az a mérőkimeneti áramkör , az áramlásszabályozó szelep a visszatérő vezetékben van elhelyezve – ez korlátozza, hogy milyen gyorsan hagyja el a folyadék a hajtóművet. A túlterheléses alkalmazásoknál előnyben részesítjük a mérő-kimenetet, mert fenntartja a pozitív ellennyomást, amely megakadályozza, hogy a terhelés gyorsabban fogyjon el, mint ahogy a szivattyú folyadékot szolgáltat.

A légtelenítő áramkör az áramlásszabályozó szelepet egy elágazó vezetékbe helyezi, amely a szivattyú áramlásának egy részét közvetlenül a tartályba irányítja, ahelyett, hogy a működtető táp- vagy visszatérő vezetékébe helyezné. Ez energiahatékonyabb, mivel a többletáramlás alacsonyabb nyomáson megkerüli a hajtóművet, de kevésbé pontos fordulatszám-szabályozást biztosít változó terhelés mellett.

Regeneratív áramkörök

A kapcsolási rajzon egy regeneratív áramkör jelenik meg a henger rúdvégi csatlakozója és a sapkavég tápvezetéke közötti kapcsolatként. Amikor az irányított szabályozó szelepet eltolják a henger meghosszabbítása érdekében, a rúdvég visszatérő áramlása a tartály helyett a kupak végébe kerül vissza. Ez növeli a meghosszabbítási sebességet, mivel a kupak végéhez vezető effektív áramlás megegyezik a szivattyú áramlásával és a rúd oldaláról érkező visszatérő áramlással. A kompromisszum a csökkentett erőkapacitás a regeneratív löket során. A regeneráló áramkörök a préselési fázisokban, a csúszdás alkalmazásokban és minden olyan helyzetben használatosak, amikor gyors mozgásra van szükség a teljes erejű érintkezés előtt.

Terhelésmegtartó áramkörök ellensúlyozó szelepekkel

Ha a vázlaton egy ellensúlyozó szelep látható egy függőlegesen felszerelt henger rúdvégi nyílásán, az áramkört úgy tervezték, hogy megakadályozza a terhelés gravitáció hatására történő leereszkedését, amikor az irányítószelep üresben van, vagy amikor egy vezeték megszakad. Az ellensúlyozó szelep nyitásához előjelre van szükség a tápoldalról, ami azt jelenti, hogy a terhelés csak akkor csökkenhet, ha a szivattyú aktív nyomást biztosít – a terhelés akkor sem tud szabadon leesni, ha egy tömlő meghibásodik a szelepelosztó és a henger között. Az ellensúlyozó szelep beállított nyomása jellemzően 1,3 alkalommal a maximális terhelés által kiváltott nyomás, amely megakadályozza a csattanást, miközben lehetővé teszi a szabályozott süllyesztést.

Akkumulátor áramkörök

Az akkumulátor szimbólum (a leválasztó membránt vagy a hólyagot ábrázoló ívelt vonallal tagolt kör) jelzi az energiatárolást az áramkörben. Az akkumulátorok többféle célt szolgálnak – nagy szivattyú szükségessége nélkül nagy pillanatnyi áramlást biztosítanak rövid ideig tartó működtetésekhez, fenntartják a rendszernyomást a szivattyú üresjárata alatt, és csillapítják a nyomáscsúcsokat. Ha akkumulátort lát a kapcsolási rajzon, keressen egy biztonsági ürítőszelepet vagy ürítőszelep-kört is, amely lehetővé teszi a tárolt nyomás kiengedését a tartályba minden karbantartási munka előtt – ez minden felhalmozott hidraulikus körben kötelező biztonsági funkció.

Arányos és szervoszelep áramkörök leolvasása

Az arányos szelepek és a szervoszelepek a kapcsolási rajzokon irányvezérlő szelep szimbólumokként jelennek meg, további részletekkel, amelyek a diszkrét kapcsolás helyett a folyamatos változó pozicionálást jelzik. Az arányos irányú szelepet gyakran szabványos irányított szelep szimbólumként ábrázolják, arányos mágnesszeleppel, amelyet egy változó rugót mutató szimbólum vagy egy "arányos" vagy "PROP" felirattal ellátott szimbólum jelzi a címkében. A szervoszelepet hasonlóan rajzolják meg, de gyakran nyomatékmotor szimbólummal és belső visszacsatolási útvonallal, amely a zárt hurkú orsó helyzetszabályozását jelzi.

Az ezeket a szelepeket használó áramkörök jellemzően zárt hurkú helyzet- vagy sebességszabályozó rendszerek. A kapcsolási rajzon visszacsatoló érzékelők – lineáris helyzetátalakítók (LVDT-k), forgó jeladók vagy nyomásátalakítók – láthatók, a jelvezetékekkel egy vezérlőblokkba visszamenően. Ezeket a jelvonalakat általában vékony vonalakként vagy elektromos jelként, nem pedig hidraulikus vonalként tüntetik fel. A bonyolultabb kapcsolási rajzok olvasásakor fontos megérteni, hogy mely jelek hidraulikus és melyek elektromosak. A vezérlőblokk egyszerű téglalapként ábrázolható, feliratozott bemenetekkel és kimenetekkel, a részletes elektromos kapcsolási rajzzal egy külön rajzkészleten.

A Hidraulikus tápegység Az ellátó szervoszelep-áramköröknek kivételesen tiszta folyadékot kell biztosítaniuk – jellemzően ISO 4406 tisztasági osztály 16/14/11 vagy jobb - mert a szervoszelepek belső hézaga 2-5 mikron, és rendkívül érzékenyek a szemcsés szennyeződésekre. A szervorendszerekhez készült HPU kapcsolási rajza a normál visszatérő vezeték szűrője mellett nagy hatásfokú nyomásszűrőket (3–10 mikronos abszolút névleges értékkel) fog mutatni.

Hogyan működnek a komponenscímke-számok és a hivatkozási listák

A professzionális hidraulikus kapcsolási rajzon minden alkatrész alfanumerikus hivatkozással van ellátva, például V1, V2, CV3, RV1, CYL-A vagy M1. Ezek a címkék egy alkatrészlistának felelnek meg (más néven anyagjegyzéket vagy alkatrészlistát), amely vagy a rajz címblokk területén, vagy egy külön dokumentumon jelenik meg. Az alkatrészlista tartalmazza a gyártót, a modellszámot és az egyes címkézett összetevők legfontosabb specifikációit.

A hibaelhárításhoz a címkeszám a leghatékonyabb módja egy adott összetevő adatlapjának megtalálásához. Ha a kapcsolási rajz azt mutatja, hogy a V3 szelepnek váltania kell, amikor az Y3 mágnesszelep feszültség alatt van, de a henger nem mozog, keresse meg a V3 elemet az alkatrészlistában, hogy megtalálja a pontos szelepmodellt, majd keresse le az adatlapot az elektromos tekercs specifikációinak, az orsó konfigurációs lehetőségeinek és a minimális üzemi nyomás követelményeinek ellenőrzéséhez.

Gyakori címkekonvenciók, amelyekkel találkozni fog

• P or PU — Szivattyúegység vagy hidraulikus tápegység
• M — Villanymotor vagy hidraulikus motor (a környezet határozza meg, melyik)
• V or DCV — Irányszabályozó szelep
• RV — Lefúvató szelep
• CV — Visszacsapó szelep
• FC or FCV — Áramlásszabályozó szelep
• CYL — Henger
• ACC — Akkumulátor
• F or FLT — Szűrő
• HE — Hőcserélő
• Y — Mágnestekercs (a német "Zugmagnet" vagy elektromechanikus konvencióból)
• B or PS — Nyomáskapcsoló vagy nyomásérzékelő

Sémák használata a hibakereséshez és -elhárításhoz

A most practical use of hydraulic schematics in day-to-day work is fault diagnosis. A schematic gives you a logical map of the system that allows you to systematically isolate a fault rather than guessing or swapping parts at random. Experienced hydraulic technicians use a process called "half-splitting" — using the schematic to identify the midpoint of a suspect circuit and testing there first, then eliminating half the circuit as the fault source with each test.

Nem nyúló henger diagnosztizálása

A kapcsolási rajz segítségével nyomon követheti az áramlási útvonalat, amelynek léteznie kell a kiterjesztési parancs kiadásakor. A HPU-tól kezdve ellenőrizze, hogy van-e rendszernyomás. Kövesse az irányszabályozó szelephez vezető vonalat – a mágnesszelep feszültség alatt van (ellenőrizze az elektromos kapcsolási rajzot a vezérlőjelhez)? Ha a mágnesszelep feszültség alatt van, eltolódik a szelep (a nyomásnak a henger sapkájának végénél kell megjelennie a kapcsolási rajz szerint)? Ha nyomás jelenik meg a kupak végén, de a henger nem mozdul, akkor valószínűleg a visszatérő oldalon van a probléma – elzáródott visszatérő út, elakadt ellensúlyszelep vagy meghibásodott hengertömítés, amely a folyadékot a kupak végétől a rúdvégig belülről megkerüli.

Ezen diagnosztikai lépések mindegyike megköveteli, hogy pontosan tudja, minek kell történnie a kapcsolási rajzon az egyes pontokon. A kapcsolási rajz nélkül vakon tesztel.

A szennyeződés tüneteinek azonosítása séma alapján

Ha egy hidraulikus rendszerben szennyeződéssel kapcsolatos problémák lépnek fel, a kapcsolási rajz segít megérteni, hogy mely alkatrészek vannak a legnagyobb veszélyben. A finom belső hézaggal rendelkező arányos és szervoszelepek fognak először meghibásodni. A szűrőkijelzők – a kapcsolási rajzon a szűrőelemek közötti nyomáskülönbség-jelzőkként láthatók – a szokásosnál korábban aktiválódnak. A kapcsolási rajz bemutatja a tisztaság szempontjából kritikus alkatrészeket (általában 10 mikron alatti belső hézaggal rendelkezőket), így szennyeződés gyanúja esetén tudja, hová kell összpontosítania az ellenőrzést.

A kapcsolási rajzok beolvasása a hidraulikus tápegység mellett az üzembe helyezés során

A rendszer első üzembe helyezése során a kapcsolási rajz segítségével ellenőrzik, hogy minden szelep a megfelelő konfigurációban van-e, minden nyomásbeállítás helyes-e, és minden áramlási út a tervezettnek megfelelően működik-e. A szisztematikus megközelítés magában foglalja az egyes nyomáscsökkentő szelepek ellenőrzését az üzembe helyezési eljárásban leírt terhelési állapot létrehozásával, és annak ellenőrzésével, hogy a rendszer eléri-e a megadott túlnyomást – jellemzően egy kalibrált mérőműszerrel a kapcsolási rajzon látható vizsgálati ponton. A HPU-t általában először külön üzembe helyezik, ellenőrizve a szivattyú kimeneti nyomását és áramlását, mielőtt a terepen szerelt áramköri komponenseket aktiválnák.

Különbségek az egyszerű és összetett többműködtetős séma között

Egy egyszerű egyhengeres kapcsolási rajznak kevesebb mint 20 alkatrésze lehet, és egyetlen A3-as lapon elfér. Egy összetett többműködtetős rendszer – például egy 12 hengeres nagy présgép, több sebességfokozat és egyidejű tehertartási követelmények – 10 vagy több rajzlapra is képes futtatni több száz alkatrészt. Az olvasási megközelítés ennek megfelelően skálázódik.

A többlapos kapcsolási rajzok esetében minden lap jellemzően a gép egy funkcionális zónáját fedi le, és kereszthivatkozások mutatják, hogy hol kapcsolódik az egyik lapon lévő vonal a másik lapon lévő vonalhoz. Ezek a kereszthivatkozások háromszög vagy kör alakú zászlókként jelennek meg lapszámmal és vonalhivatkozással – például "→ SH3/L12" ami azt jelenti, hogy a vonal a 3. lapon a 12. sorban folytatódik. Mindig kövesse ezeket a kereszthivatkozásokat az áramlási útvonal nyomon követésekor, ahelyett, hogy azt feltételezné, hogy egy zászlónál végződő vonal zsákutca.

A többműködtetős rendszerek nagy kapcsolási rajzai gyakran tartalmazzák a függvénytáblázat vagy igazságtábla megmutatja, hogy mely mágnesszelepek kapnak feszültséget az egyes gép üzemmódokban. Ez a táblázat rendkívül hasznos a rendszer logikájának megértéséhez anélkül, hogy minden működési körülményhez minden szelepállapotot mentálisan nyomon kellene követnie. Ha van ilyen táblázat, olvassa el a kapcsolási rajz mellett – ez az áramköri logikát könnyen beolvasható formátumba tömöríti.

Gyakorlati tippek a sematikus olvasási sebesség és pontosság javításához

A hidraulikus kapcsolási rajzok gördülékeny olvasása olyan készség, amely a valós diagramok ismételt megtekintésével épül fel, nem csak a szimbólumtáblázatok memorizálásával. A következő szokások jelentősen felgyorsítják fejlődését.

• Mindig elég nagy méretű kapcsolási rajzokat nyomtasson a kényelmes olvasáshoz – A1-es vagy nagyobbat összetett rendszerek esetén. A 20 komponensből álló kapcsolási rajz leolvasása A4-es nyomtatványon a csatlakozások és vonaltípusok téves azonosításához vezet.
• Használjon kiemelőt az áramlási útvonalak nyomon követésére – egy színt a nyomásellátási útvonalra, egy másikat a visszatérő útvonalra, egy harmadikat a pilotvezetékekre. Ez a vizuális rétegezés gyorsan feltárja az áramkör szerkezetét.
• A szimbólumok tanulmányozása előtt mindig olvassa el az összetevők listáját. Az a tény, hogy egy alkatrész egy "Parker D1VW sorozatú proporcionális szelep rugóközpontú orsóval", többet árul el viselkedéséről, mint a szimbólum önmagában.
• Ha egy ismeretlen szimbólummal találkozik, azonnal keresse meg, ne hagyja ki. Egyetlen azonosítatlan komponens egy egész aláramkört értelmezhetetlenné tehet.
• Gyakoroljon nyilvánosan elérhető sematikus példák letöltésével az ipari berendezések gyártóitól – sokan adnak ki képzési vázlatokat karbantartó technikusok számára. A Bosch Rexroth, Parker Hannifin és Eaton mind rendelkeznek oktatási forrásokkal, megjegyzésekkel ellátott mintavázlatokkal.
• Amikor a mellette álló gép kapcsolási rajzát olvassa, fizikailag kövesse nyomon a csöveket és tömlőket a gépen, miközben követi a kapcsolási rajzon látható vonalakat. Ez a híd a kétdimenziós diagram és a háromdimenziós gép között a leggyorsabb módja annak, hogy a séma a valóságot ábrázolja.
• Amikor új kapcsolási rajzot olvas, fordítson különös figyelmet a Hidraulikus tápegység szakaszra. A HPU határozza meg a rendszer nyomásképességét, áramlási kapacitását, szűrési szabványát és hőkezelési megközelítését – ezek mind korlátozzák az áramkör többi részének teljesítményét.

A legtöbb hivatásos hidraulikus mérnök eléri a kényelmes sematikus műveltség szintjét 3-6 hónap rendszeres valós rendszerdokumentáció Azok a karbantartó technikusok, akik naponta ugyanazzal a géptípussal dolgoznak, nagyon gyors olvasóivá válhatnak az adott sématípusnak a rendszeren belül. 4-8 hét . A kulcs a következetes, aktív kapcsolat a valós diagramokkal, nem pedig a szimbólumdiagramok passzív áttekintése.
