A HPU motor anatómiája és a rendszerhez való csatlakozása
A motortípusok összehasonlítása vagy a méretezési számítások elvégzése előtt segít megérteni, hogy a HPU-motor mely részei számítanak a teljesítmény szempontjából, és melyek a beszerelés szempontjából. A HPU motor nem egy hidraulikatartályra csavarozott általános villanymotor; a hidraulikus erőátvitelre jellemző mechanikai és elektromos interfészek köré van kiválasztva és konfigurálva.
01 Tengely és kulcshorony
A motor kimenő tengelye hornyot vagy bordát tartalmaz, amelynek pontosan meg kell egyeznie a szivattyú bemeneti tengelykapcsolójával. Az itt tapasztalható eltérés az új HPU-felépítések telepítési késésének egyetlen leggyakoribb oka.
02 Szerelő karima
A NEMA és IEC vázas motorok szabványos C-felületű vagy D-karimás rögzítőket használnak, így a motor közvetlenül a harangházhoz csavarozható egyedi tartókonzolok nélkül, így az összhang egyenletes marad.
03 Tekercselés és szigetelési osztály
A szigetelési osztály, jellemzően B, F vagy H, határozza meg, hogy a tekercsek mennyi hőt tolerálnak, mielőtt leromlanak. Az F osztály a de facto szabvány a legtöbb ipari HPU-ra.
04 Ház típusa
A TEFC (teljesen zárt ventilátorhűtés) és a TENV (teljesen zárt, nem szellőztetett) házak védik a tekercseket a hidraulikus berendezések körüli olajködtől, portól és lemosó permettől.
A hidraulikus tápegység-konstrukciókban használt motortípusok
A megfelelő motortípus kiválasztása a hidraulikus tápegységhez a munkaciklustól, a rendelkezésre álló tápegységtől, a környezeti feltételektől, valamint az egység indítási és leállási gyakoriságától függ a műszak során. Az alábbiakban az ipari és mobil berendezésekben használt hidraulikus szivattyúkkal leggyakrabban párosított négy motorkategória összehasonlítása látható, majd közelebbről megvizsgáljuk, hogy mindegyik hol keresi a helyét.
| Motor típusa | Tipikus teljesítménytartomány | Általános használati eset | Kulcs korlátozás |
| Háromfázisú váltakozó áramú indukció | 1-től 500 LE-ig | Helyhez kötött ipari HPU-k | Háromfázisú tápellátást igényel |
| Egyfázisú váltakozó áram | 0,5-10 LE | Kis bolti prések, liftek | Alacsonyabb indítónyomaték |
| DC motor | 0,5-20 LE | Mobil, akkumulátoros egységek | Korlátozott folyamatos üzemidő |
| Motoros (TLT) | 10-1000 LE | Terep, mezőgazdasági, tengeri | Nincs közműhálózat-függőség, de tüzelőanyag-logisztika szükséges |
A hidraulikus erőművek meghajtására használt motortípusok összehasonlítása helyhez kötött és mobil alkalmazások között.
Háromfázisú váltakozó áramú indukciós motorok
A háromfázisú motorok uralják a helyhez kötött ipari hidraulikus erőműveket, mivel nagy indítónyomatékot adnak, hatékonyan működnek állandó fordulatszámon, és több évtizedes gyári környezetben bizonyítottan megbízhatóak. Egy tipikus NEMA-vázas háromfázisú motor ebben a szerepkörben 1800 vagy 3600 ford./perc fordulatszámmal működik, az 1800 RPM sokkal gyakoribb a szivattyú élettartama szempontjából, mivel az alacsonyabb tengelyfordulatszám csökkenti a szivattyú tengelytömítéseinek és csapágyainak kopását.
Egyfázisú váltakozó áramú motorok
Az egyfázisú motorok pótolják a hiányt azokban a kisebb üzletekben és létesítményekben, ahol soha nem telepítettek háromfázisú áramot. Jól működnek a kis teherbírású préseken, emelőkön és kis próbapadokon nagyjából 10 lóerő alatt, de alacsonyabb indítónyomatékuk azt jelenti, hogy nagy tehetetlenségi nyomatékkal vagy olyan alkalmazásokkal küzdenek, amelyeket teljes nyomás alatt kell elindítani.

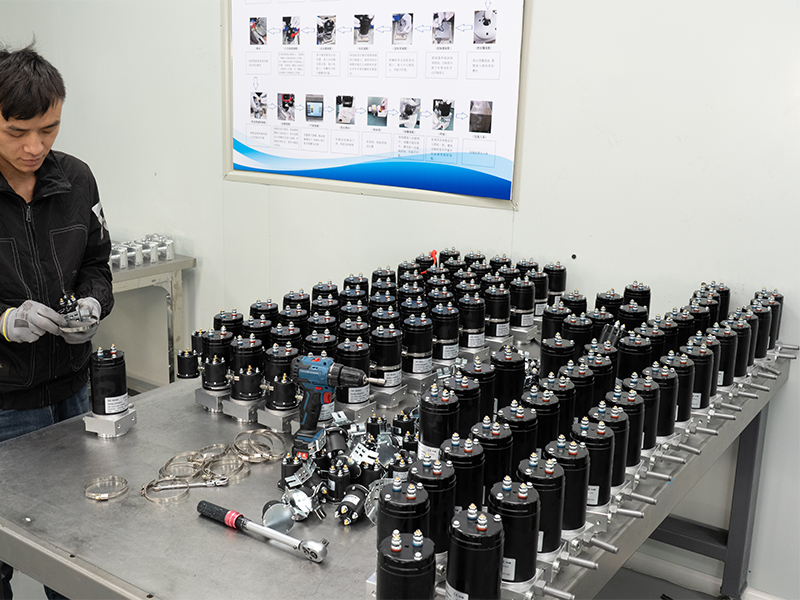

Egyenáramú motorok mobil és akkumulátoros egységekhez
Az egyenáramú motorok az ollós emelőkben, mobil platformokon és elektromos munkateherautókban használt akkumulátoros hidraulikus tápegységek alapfelszereltsége. A gyakori feszültségek a 12 V, a 24 V és a 48 V, a magasabb feszültségű rendszerek általában több energiát adnak le kevesebb áramfelvétel mellett, és így kevesebb hőt adnak a vezetékekben.
Motorral hajtott erőleadó egységek
Ha egy hidraulikus erőegységnek minden elektromos hálózattól távol kell működnie, a motor által hajtott TLT elrendezés veszi át az irányítást. Ezek a beállítások gyakoriak a mezőgazdasági berendezéseken, fúrótornyokon és tengeri fedélzeti gépeken, ahol már léteznek dízel- vagy benzinmotorok más célokra, és a hidraulikus szivattyú egyszerűen megcsapolja a rendelkezésre álló tengelyteljesítményt.
A HPU motor alulméretezése az egyik leggyakoribb és legdrágább hiba a hidraulikus rendszerek tervezésében. Az a motor, amely indításkor nem képes elegendő nyomatékot leadni, a túlterhelés elleni védelem ismételten kiold, túlmelegszik, és jóval a névleges élettartama előtt meghibásodik. A túlméretezés viszont energiát pazarol, és megnöveli az előzetes költségeket anélkül, hogy a használható teljesítményt növelné, és a motor részleges terhelés mellett is kevésbé hatékonyan működik.
Működő példa
Vegyünk egy hidraulikus tápegységet, amelynek 2000 PSI-vel percenként 15 gallont kell leadnia a hidraulikus prés működtetéséhez. A képlet alkalmazása: 15 szorozva 2000-el egyenlő 30 000-el, osztva 1714-el egyenlő 17,5 lóerő . A gyakorlatban a legtöbb tervező a következő szabványos motorkeret-méretre kerekíti fel, amely egy 20 LE-s motor lenne, hogy figyelembe vegye a szivattyú hatékonysági veszteségeit, és hagyjon helyet a nyomáscsúcsoknak a munkaciklus során.
Méretezési ellenőrzőlista
- Mindig a csúcsnyomásigénynek megfelelő méret, ne az átlagos üzemi nyomáshoz
- A munkaciklus tényezője, mivel a szakaszos üzem kisebb motorokat tesz lehetővé, mint a folyamatos üzem
- Vegye figyelembe a környezeti hőmérsékletet, mivel a motorok lemerülnek zárt vagy forró környezetben
- A kavitáció és a túlzott kopás elkerülése érdekében igazítsa a motor fordulatszámát a szivattyú fordulatszámához
- Hagyjon legalább 10-15 százalékos belmagasságot a számított minimális lóerő felett
Üzemi ciklus és hatása a méretre
A munkaciklus azt írja le, hogy az üzemóra hány részét tölti a motor teljes terhelés mellett. A 8 másodpercig tartó és 22 másodpercig pihenő présgép élettartama közel 27 százalék, ami kisebb motort tesz lehetővé, mint egy folyamatos üzemű alkalmazás, például egy műanyag fröccsöntő bilincs, amely percekig tartja a nyomást. A motor adattáblái az S1 terhelhetőségi besorolást a folyamatos üzemre, vagy az S3-at időszakos üzemre írják, és ennek a névlegesnek a tényleges alkalmazási profilhoz való igazítása megakadályozza a kellemetlen túlmelegedést és a szükségtelen túlméretezést.
Energiahatékony és változtatható frekvenciájú hajtások
Egy fix fordulatszámú motor, amely egy hidraulikus szivattyút folyamatosan teljes fordulatszámon üzemelteti, még akkor is, ha a rendszernek csak részleges áramlásra van szüksége, jelentős mennyiségű energiát pazarol hőként a nyomáscsökkentő szelepen keresztül. A HPU motor és a változtatható frekvenciájú meghajtó párosítása lehetővé teszi, hogy a motor sebessége nyomon kövesse az aktuális rendszerigényt, ahelyett, hogy éjjel-nappal egy állandó fordulatszámon futna.
| Működési állapot | Fix sebességű motor | VFD-vezérelt motor |
| Idle / Standby | Teljes teljesítményfelvétel megmarad | A sebesség nulla közelébe csökkent |
| Részleges terhelés | A felesleges áramlás a biztonsági szelepen keresztül távozik | Közvetlenül a kereslethez igazított áramlás |
| Startup Inrush | Nagy áramcsúcs minden indításnál | A lágy rámpa csökkenti az áramcsúcsot |
| Zajszint | Állandó teljes sebességű zaj | Csökkentett sebességgel esik le |
Energia- és szabályozási különbségek a fix fordulatszámú és a VFD-vezérlésű HPU motorok között.
A több ipari prés- és fröccsöntő berendezésről gyűjtött helyszíni adatok azt mutatják 30 és 60 százalék közötti energiamegtakarítás a fix fordulatszámú, változtatható frekvenciájú HPU-motorok utólagos felszerelése után, attól függően, hogy a munkaciklus hány részét töltik részleges terhelésen a teljes terheléshez képest. A hosszú üresjárati vagy várakozási periódusú alkalmazások, például a műanyag fröccsöntő szorító állomások általában a legnagyobb nyereséget érik el, míg a folyamatosan közel teljes terhelés mellett működő alkalmazások kisebb, de még mindig jelentős megtakarításokat érnek el.
Ahol a VFD-k a legtöbb értéket adják
A préselési és befogási műveletek, a változó áramlási igényű tesztállványok és minden olyan HPU, amely jelentős időt tölt üresjáratban a ciklusok között, a legerősebb jelöltek a VFD utólagos felszerelésére. Az éjjel-nappal egy állandó áramlási sebességgel működő, folyamatos üzemű alkalmazások kevesebb előnyt jelentenek, mivel a motor az idő nagy részében már a leghatékonyabb pontja közelében működik.
Motor-szivattyú csatlakozás és beállítás
A motor tengelye és a szivattyú tengelye közötti kapcsolat gyakori forrása az idő előtti meghibásodásoknak, aminek semmi köze a motor elektromos teljesítményéhez. A motor és a szivattyú tengelye közötti eltérés radiális terhelést okoz azokon a csapágyakon, amelyeket nem arra terveztek, hogy elbírják, lerövidítve a tömítést és a csapágy élettartamát mindkét alkatrészen, még akkor is, ha maga a motor pontosan az előírásoknak megfelelően működik.
- Használjon rugalmas tengelykapcsolót, amely a motor nyomatékához és fordulatszámához van méretezve, ne csak a lóerőhöz
- A végső lecsavarozás előtt ellenőrizze a szög- és párhuzamos beállítást tárcsajelzővel vagy lézerbeállító eszközzel
- Győződjön meg arról, hogy a harangház vagy a SAE rögzítőkarima megfelel a motorváz méretének és a szivattyú rögzítési szabványának
- Az első 100 üzemóra után ellenőrizze újra a beállítást, mivel a rögzítőcsavarok és az elasztomer tengelykapcsolók lerakódhatnak
- Évente ellenőrizze a tengelykapcsoló betétet vagy az elasztomer elemet, hogy nem repedezett-e, mivel ez még a helyesen beállított rendszeren is kopásnak számít.
A SAE szerelési szabványok, mint például a SAE A, B, C és D karimák, kifejezetten azért léteznek, hogy a különböző gyártók motorjai és szivattyúi egyedi megmunkálás nélkül párosíthatók legyenek. A SAE karima méretének és a reteszelt vagy hornyos tengely méretének vásárlás előtti megerősítésével elkerülhető az eltérés, amely egyébként egyedi adaptert igényelne, ami költséget és pluszpontot jelent a hajtáslánc esetleges eltolódásához.
Karbantartási eljárások, amelyek meghosszabbítják a HPU motor élettartamát
Egy jól karbantartott HPU motor tiszta ipari környezetben 15-20 évig megbízhatóan üzemelhet, míg egy elhanyagolt motor szennyezett vagy túlmelegedett környezetben 2-3 éven belül meghibásodhat. A különbség szinte mindig egy maroknyi visszatérő karbantartási szokásban rejlik, nem pedig egyetlen drámai beavatkozásban.
Csapágy és kenés ellenőrzése
A motor csapágyait rendszeres időközönként ellenőrizni kell a szokatlan zaj, rezgés vagy melegség szempontjából, és a zsírozási intervallumokat a gyártó adattáblája vagy karbantartási kézikönyve szerint kell elvégezni, nem pedig egy általános ütemterv szerint. A túlzsírozás ugyanolyan káros, mint az alulzsírozás, mivel a csapágy túlmelegedését és a tömítés kifújását okozhatja.
Hőfigyelés
A motor tekercselési hőmérséklete a hiba egyik legvilágosabb korai jelzője, mielőtt meghibásodás következik be. Ha a tekercselés hőmérséklete 10 Celsius fokkal meghaladja a motor névleges hőmérsékleti osztályát, nagyjából a felére csökken a szigetelés várható élettartama.
Az elektromos ellátás minősége
A három fázis 1 százalékot meghaladó feszültségkiegyensúlyozatlansága aránytalanul növelheti a motor fűtését, és az 5 százalék feletti tartós kiegyensúlyozatlanság az ipari HPU motorok idő előtti tekercselési meghibásodásának gyakori előfutára.
Szennyezés ellenőrzése
A hűtőbordáknak, a szellőzőnyílásoknak és a motor körüli területnek mentesnek kell lennie a hidraulikaolaj-maradványoktól, a fémszemcséktől és a portól, mivel a felhalmozódó szennyeződés korlátozza a légáramlást, és a lassú, nehezen diagnosztizálható túlmelegedés egyik fő oka.
Negyedéves karbantartási ellenőrzőlista
- Tartsa portól és törmeléktől mentesen a hűtőbordákat és a szellőzőnyílásokat
- Ellenőrizze, hogy a tápfeszültség az adattáblán szereplő névleges érték 10 százalékán belül marad-e
- Ellenőrizze a tengelykapcsoló és a rögzítőcsavarok meglazulását
- Kövesse nyomon a motor áramfelvételét az idő múlásával, hogy időben észlelje a szivattyú kopását
- A fokozatos emelkedő trendek észleléséhez naplózza a tekercselés hőmérsékletét
Gyakori HPU motorproblémák diagnosztizálása
A legtöbb bejelentett HPU motorprobléma a három alapvető ok valamelyikére vezethető vissza: az elektromos ellátási problémák, a mechanikus csatolási problémák vagy a hidraulikus rendszer ellennyomásának összetévesztése a motorhibával. Ezek korai szétválasztása megakadályozza a tökéletesen jó motor cseréjét, amikor a tényleges probléma az áramkörben máshol van.
| Tünet | Valószínű Oka | Első ellenőrzés |
| A motor zúg, de nem forog | Egyfázisú veszteség vagy elakadt szivattyú | Ellenőrizze mind a három fázisfeszültséget |
| Gyakori túlterheléses utak | Alulméretezett motor vagy magas rendszernyomás | Ellenőrizze a biztonsági szelep beállítását a motor névleges értékéhez képest |
| Túlzott vibráció | Csapágyhibák vagy kopott csapágyak | Először ellenőrizze a tengelykapcsoló beállítását |
| Túlmelegedés normál üzem közben | Blokkolt szellőzés vagy alacsony feszültség | Tisztítsa meg a szellőzőnyílásokat és mérje meg a tápfeszültséget |
| Lassú vagy gyenge hengermozgás | Inkább kopott a szivattyú, mint a motor probléma | Mérje meg a tényleges térfogatáramot a névleges GPM-hez viszonyítva |
Gyakori HPU motoros tünetek valószínű okokkal és az első diagnosztikai lépéssel.
A motorhibák elkülönítése a hidraulikus hibáktól
Egy egyszerű áramerősség-ellenőrzés sokat segít abban, hogy a valódi motorproblémát a hidraulikus rendszer problémáitól elkülönítse. Ha a motor normál áramot vesz fel, de a rendszer alulteljesít, a probléma szinte mindig a szivattyúban, a szelepekben vagy a működtetőkben van. Ha a motor túl nagy áramot vesz fel az adattáblán szereplő névleges értékéhez képest, akkor magát a motort – akár a szivattyúból, akár mechanikai kötési problémából – a hibás terhelés okozza.
Gyakran Ismételt Kérdések a HPU Motorokkal kapcsolatban
Milyen méretű motorra van szükségem egy hidraulikus tápegységhez?
A motor mérete a szükséges áramlási sebességtől és a maximális rendszernyomástól függ, a következő képlet alapján számítva: HP egyenlő a GPM-szer PSI osztva 1714-gyel. Egy 15 GPM-et 2000 PSI-vel rendelkező présgéphez körülbelül 17,5 LE-re van szükség, általában 20 LE-s motorkeretre kerekítve, hogy tartalék maradjon a nyomáscsúcsok számára.
Egyfázisú motor működtethet hidraulikus tápegységet?
Igen, az egyfázisú motorok képesek meghajtani kisebb hidraulikus tápegységeket nagyjából 10 LE-ig, de általában kisebb az indítónyomatékuk, mint az azonos névleges háromfázisú motoroké, ami fontos a nagy indítási terhelésű alkalmazásoknál, például a nyomás alatt induló préseknél.
Mennyi ideig bírja a HPU motor?
A megfelelően méretezett és karbantartott HPU-motor tiszta környezetben általában 15-20 évig működik, míg a hőnek, pornak, feszültségkiegyensúlyozatlanságnak vagy krónikus eltolódásnak kitett motorok gyakran 2-3 éven belül meghibásodnak.
Miért melegszik túl a HPU motorom normál terhelés mellett?
A leggyakoribb okok az eltömődött hűtőnyílások, amelyek korlátozzák a légáramlást, a tápfeszültség az adattáblán szereplő névleges érték alatt van, vagy a szivattyú, amely nagyobb nyomatékot igényel, mint a motor névleges folyamatos leadása a túlméretezett nyomáscsökkentő szelep beállításai miatt.
Valóban energiát takarít meg, ha VFD-t ad egy HPU-motorhoz?
Igen, az ipari létesítmények helyszíni eredményei 30 és 60 százalék közötti energiamegtakarítást mutatnak a változtatható frekvenciájú hajtásvezérlés hozzáadása után, a legnagyobb nyereség pedig azokban az alkalmazásokban tapasztalható, amelyeknél hosszú üresjárati vagy részleges terhelési periódusok vannak a munkaciklusok között.
Mi a különbség a motor lóerő és a szivattyú lökettérfogata között?
A motor lóereje azt írja le, hogy a motor mekkora forgási teljesítményt tud leadni, míg a szivattyú elmozdulása azt írja le, hogy a szivattyú mennyi folyadékmennyiséget mozgat meg fordulatonként. Egy adott fordulatszámon ez a két érték együttesen határozza meg a rendszer tényleges áramlási sebességét és nyomásképességét.
Milyen szigetelési osztályú legyen egy HPU motor?
Az F osztályú szigetelés a mai ipari HPU motorok standard választása, amely magasabb hőmérséklet-tűrést kínál, mint a régebbi B osztályú kivitelek, miközben széles körben elérhető motormárkák és vázméretek között.
Milyen gyakran kell ellenőrizni a HPU motor beállítását?
A beállítást a telepítéskor ellenőrizni kell, az első 100 üzemóra után újra ellenőrizni kell, amikor a rögzítőelemek rendeződnek, majd a szokásos negyedéves karbantartás során, vagy hamarabb, ha a rezgés vagy a zaj érezhetően megnő.
