A folyadékhűtés magyarázata
Mi az a CDU-hűtés, és miért fontos ez most
CDU hűtés — a használat gyakorlata a Hűtőfolyadék elosztó egység a hőmérséklet, a nyomás és a folyékony hűtőfolyadék adatközponton belüli áramlásának szabályozására – a niche opció helyett az alapértelmezett architektúra felé mozdult el minden mesterséges intelligenciát vagy nagy teljesítményű számítástechnikai terhelést kezelő létesítményben. A válasz egyértelmű: a léghűtés rackenként nagyjából 8 kW-ot tesz ki, míg a következő generációs GPU-klasztereket futtató modern mesterséges intelligencia oktatóállványok rackenkénti teljesítménye rutinszerűen meghaladja a 130 kW-ot, néhány folyadékhűtéses rendszer pedig rackenként 250 kW felett működik (Aulank Pump, 2026). A CDU áthidalja az informatikai hardver által termelt hő és a létesítmény vízrendszere közötti rést, amely végül visszautasítja ezt a hőt a külvilág felé.
Lényegében a CDU izolált másodlagos hurkot hoz létre – külön a hűtött létesítményvíztől –, és a hűtőfolyadékot keringeti a közvetlenül a CPU-kra és GPU-kra szerelt hideglemezeken keresztül. A hűtőfolyadék által elnyelt hő egy belső lemezes hőcserélőn keresztül visszajut a létesítmény körbe. A CDU kezeli a harmatpont-kezelést, a szűrést, az áramláskiegyenlítést és a szivárgásérzékelést is. Megfelelő méretű és üzembe helyezett CDU nélkül a folyadékhűtéses rack nem működhet biztonságosan.
1,82 milliárd dollár A CDU előrejelzett piaci értéke 2032-re (CAGR 23,5%)
250 kW Állványonkénti hőterhelés nagy sűrűségű mesterséges intelligencia-klaszterekben (2026)
2,6 MW Az új vállalati szintű CDU platformok maximális kapacitása (DCX, 2026)
Hogyan működik a CDU hűtés: A teljes hidraulikus hurok
A CDU-hűtés megértéséhez meg kell érteni, hogy minden telepítés legalább két különböző folyadékkört foglal magában. A primer kört, amelyet gyakran Facility Water Systemnek (FWS) neveznek, az épület hűtői vagy hűtőtornyai látják el. A másodlagos áramkör, az úgynevezett Technológia Cooling System (TCS), az a hurok, amely ténylegesen érinti az informatikai berendezéseket. A CDU a felületen ül.
Az elsődleges és másodlagos hurok kapcsolat
A két hurkot hidraulikusan leválasztja a CDU belsejében található lemezes hőcserélő. Ez az elszigetelés nem alku tárgya: a létesítmény vize gyakran tartalmaz kezelő vegyszereket, részecskéket vagy nyomásváltozásokat, amelyek károsítanák a hideglemezeket vagy a forgácsfelületeket. A CDU belső lemezes hőcserélője lehetővé teszi a hő átadását a TCS oldalról az FWS oldalra folyadékkeverés nélkül. A több CDU gyártó dokumentumaiban hivatkozott ASHRAE irányelvek szerint a TCS előremenő hőmérsékletét fenn kell tartani. az adatközpont harmatpontja felett a páralecsapódás elkerülése érdekében az elektronikán – jellemzően 17–22°C a környezeti feltételektől függően.

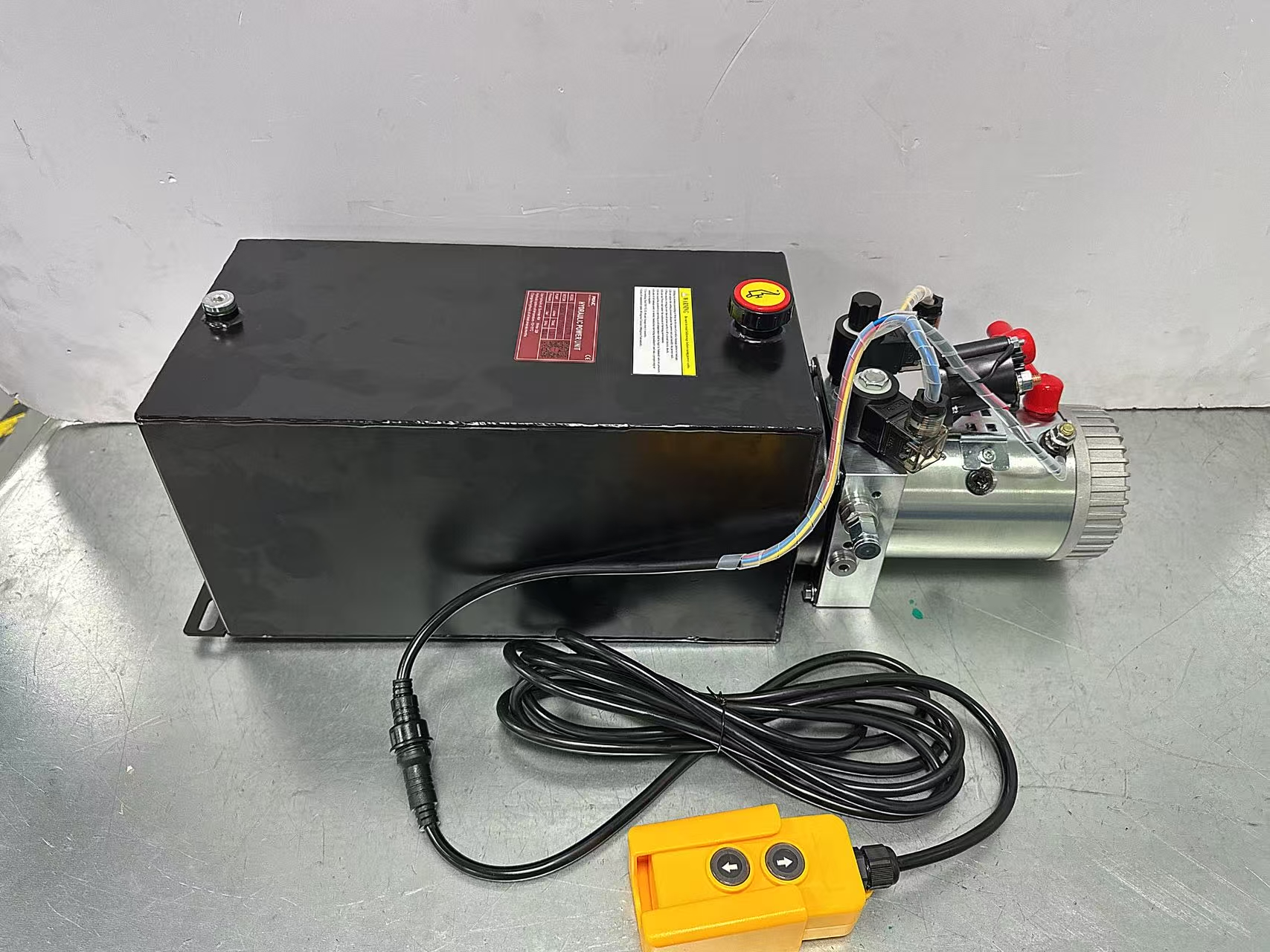

A szivattyúzási erő, amely a hűtőfolyadékot a másodlagos hurkon keresztül vezeti, abból származik, amit a mérnökök általában a DC hidraulikus tápegység — egy kefe nélküli egyenáramú motort, egy járókerekes vagy örvényszivattyús szivattyút és egy változtatható frekvenciájú hajtásvezérlőt (VFD) tartalmazó kompakt szerelvény. A modern, rackbe épített CDU-konstrukciókban a helyet állványegységekben (U) mérik, és a Panasonic közzétett mérnöki megjegyzései három szivattyú szerelvény elhelyezését írják le egy 4U (178 mm) belső térben, miközben továbbra is 70 liter/perc áramlást biztosítanak – ez 75%-os javulás a korábbi 40 l/perc-es kialakításokhoz képest, amelyeket mágneses térelemzés, 20 optimalizálási dinamikus és fluid25 révén értek el.
Az egyenáramú hidraulikus tápegység megközelítése három okból dominál 2025–2026 között a váltakozó áramú motorok tervezésénél. Először is, a kefe nélküli egyenáramú motorok kiküszöbölik a kommutátor kopását, ami lerövidíti az élettartamot magas páratartalmú adatközponti környezetben. Másodszor, a változtatható fordulatszámú szabályozás – amely PWM-en vagy 0–10 V-os analóg jeleken keresztül érhető el – lehetővé teszi, hogy a CDU-vezérlő pontosan modulálja az áramlást a változó forgácshőmérsékleten, anélkül, hogy a szivattyúkat teljes teljesítménnyel üzemeltetné alacsony terhelésű időszakokban. Harmadszor, a 12 V DC és 48 V DC busz kompatibilitás azt jelenti, hogy a szivattyú szerelvény közvetlenül a szerver rack áramelosztásából tud húzni anélkül, hogy külön váltakozó áramú lecsökkentő transzformátorra lenne szüksége (Moog CoreMotion, 2025).
A mágneses meghajtású kialakítások (tömítés nélküli konstrukció) egyre inkább kötelezővé válnak a közvetlenül a chipre kapcsolt másodlagos hurkokban, mivel a feszültség alatt álló elektronika melletti bármilyen folyadékszivárgás inkább hardvervesztés, mint háztartási probléma. Az Aulank Pump 2026-os kiválasztási útmutatója dokumentálja, hogy a mechanikus tömítésű centrifugális kialakítások „egyre inkább hiányoznak az új CDU-konstrukciókból”, tekintettel a 4–6 bar nyomású másodlagos hurkok elfogadhatatlan tömítéshibáira.
Szűrés, érzékelők és intelligens vezérlés
A szivattyún és a hőcserélőn túl a CDU több alrendszert is integrál. A 0,2 és 50 mikron közötti átmérőjű szűrőpatronok eltávolítják azokat a részecskéket, amelyek egyébként a hideglemezes mikrocsatornákat vagy blokkolják az elosztónyílásokat. Nyomás-, hőmérséklet- és nyomáskülönbség-érzékelők a hőcserélő mindkét oldalán táplálják a PLC-t vagy a beágyazott vezérlőt. Ez a vezérlő zárt hurkú algoritmusokat futtat, amelyek beállítják a szivattyú fordulatszámát, modulálják a vezérlőszelepeket, és tűzriasztást adnak, ha harmatpont eltérést vagy szivárgást észlel. Az olyan vállalati platformok, mint a DCX ECDU vonal, támogatják az OPC UA, MQTT, BACnet IP és SNMP interfészeket, lehetővé téve a CDU számára, hogy közvetlenül integrálódjon az épületfelügyeleti rendszerekkel (BMS) vagy az adatközpont-infrastruktúra-felügyeleti (DCIM) platformokkal (DCX, 2026).
A CDU hűtési konfigurációk típusai
A CDU-hűtés nem egyetlen termék; az állványsűrűséghez, a rendelkezésre álló alapterülethez és a meglévő létesítményi víz infrastruktúrához igazodó formai tényezők széles skáláját öleli fel. A 2025–2026-os időszakban a három domináns konfiguráció a rack-be épített CDU-k, a soron belüli CDU-k és a központosított CDU-csúcsok.
■
In-Rack CDU
Közvetlenül a kiszolgálórack belsejébe telepítve, jellemzően 4U–8U-os házba alul vagy hátul. Ideális egyetlen rack helyi hűtésére. A Panasonic szivattyú-szerelvényei a vezető alkatrészválaszték ebben a formátumban. A teljesítmény egységenként jellemzően 30-200 kW. A legalkalmasabb olyan helybérlők számára, akik nem módosíthatják a megosztott infrastruktúrát.
■
Soron belüli CDU
Az állványsorok végén vagy között helyezkedik el, több állványt szolgál ki egy elosztó elosztó hálózaton keresztül. Ezt a formátumot használja a legtöbb vállalati CDU platform, beleértve az Eaton ROL2300-at (2,3 MW-ig) és a DCX ECDU sorozatot (600 kW-tól 2,6 MW-ig). A redundáns szivattyúcsoportok (N 1 vagy 2N) szabványosak. Alkalmas hiperméretű és nagyvállalati adatcsarnokokhoz.
■
Központosított CDU Skid
Gépészeti helyiségbe vagy műszaki folyosóra szerelt nagyméretű, előre összeszerelt hidraulikus csúszótalp, amely egy teljes adatcsarnokot vagy hűtőzónát szolgál ki. A Supreme Integrated Technology központosított csúszótalpai például kettős, 125 LE-s szivattyúmotor-csoportot használnak Danfoss VFD-kkel és erre a célra épített hőcserélőkkel. A kapacitás elérheti az 5–8 MW-ot, ha a létesítményszintű létesítményszintű elosztó egységekkel (FDU) párosítják. Optimális hiperméretű zöldmezős építkezésekhez.
A CDU hűtési konfiguráció típusainak összehasonlítása kulcsfontosságú telepítési paraméterek szerint | Konfiguráció | Tipikus kapacitás | Legjobb alkalmazás | Szivattyútípus Gyakori | Redundancia modell |
| In-Rack CDU | 30-200 kW | Egyállványos, elhelyezhető | Kefe nélküli DC, mágneses meghajtás | N 1 szivattyúkészletek |
| Soron belüli CDU | 200 kW – 2,6 MW | Multi-rack, vállalati, HPC | Centrifugális / VFD vezérlésű | 2×50% vagy N 1 |
| Központosított csúszás | 2,5 MW – 8 MW | Hiperskálás, teljes adatcsarnokok | Nagy teljesítményű centrifugál, Danfoss VFD | 2N vagy kettős elsődleges útvonal |

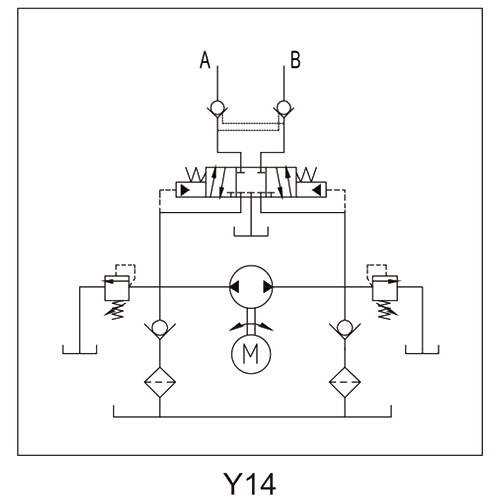

Egyenáramú hidraulikus tápegység kiválasztása CDU hűtőrendszerekhez
A megfelelő egyenáramú hidraulikus tápegység kiválasztása egy CDU hűtési alkalmazáshoz öt egymással összefüggő paraméter kiegyensúlyozását jelenti: áramlási sebesség, fejnyomás, motor hatásfoka, zajhatárok és hűtőközeg-kompatibilitás. Ha ezek bármelyike hibázik, az veszélyeztetheti a rendszer üzemidejét vagy felgyorsíthatja az alkatrészek kopását.
01
Áramlási sebességre vonatkozó követelmények
Az áramlási sebességet a CDU másodlagos hurokban a hőterhelés és a hideglemezeken keresztül megengedett hőmérséklet-emelkedés határozza meg. Gyakori tervezési pont egy 10–12 K hőmérséklet-különbség (deltaT) a szekunder oldalon. Egy 200 kW-os rack esetén 10 K deltaT-en víz felhasználásával (fajhő ~4,18 kJ/kg·K) a szükséges áramlás körülbelül 4,8 L/s vagy 288 L/perc. A Panasonic rackbe épített egyenáramú hidraulikus tápegységei elérik a 70 l/perc teljesítményt szivattyúnként; három egység párhuzamosan 210 l/perc teljesítményt ad egyetlen rack-hez – kb. 150 kW-ig megfelelő állványokhoz 10 K deltaT mellett.
02
Fejnyomás és mikrocsatornás hideglemezek
A modern mikrocsatornás GPU hideglemezek jelentős nyomásesést okoznak – gyakran 0,5–1,5 bar/hideglemez –, és a teljes rack-elosztó, amely az áramlást 8–16 hideglemezre osztja el, 3–5 bar rendelkezésre álló nyomást igényelhet az egyenáramú hidraulikus tápegységtől. Vortex (regeneratív turbinás) szivattyús hidraulika eleve magas emelőmagasságot biztosít mérsékelt áramlás mellett, ezért váltak a CDU másodlagos hurkos alkalmazások főbb választásává. A pulzálási szintek csúcstól csúcsig 2% alatt kell maradjanak, hogy elkerüljék az áramlás által kiváltott vibrációt a hideglemezes rézszerkezeteken.
03
Motor hatékonyság és változtatható fordulatszám szabályozás
A mágneses csatolású járókereket meghajtó, nagy hatásfokú kefe nélküli egyenáramú motor 85–92%-os motorhatékonyságot érhet el a működési fordulatszám-tartományban. A VFD integráció 30-50%-kal csökkenti a szivattyú energiafelvételét a részterheléses időszakokban a rögzített sebességű üzemhez képest. A Moog CoreMotion platformja támogatja a 12 V DC, 48 V DC és 230/240 V AC működést ugyanarról a fizikai szivattyútestről – ez előnyt jelent a 48 V-os állványos áramelosztásra áttérő létesítményekben, ami a hiperskálás környezetekben már szabványossá válik.
04
Zaj és vibráció
A soron belüli és az állványon belüli CDU-kat adatcsarnokokba telepítik, ahol az akusztikus kibocsátás befolyásolja a technikusok munkakörülményeit. A tömítés nélküli felépítésű, mágneses meghajtású egyenáramú hidraulikus tápegységek lényegesen csendesebbek, mint a fogaskerék-szivattyús vagy lapátos szivattyús alternatívák, mivel nincs fém-fém érintkezés a folyadék útjában. Számos CDU-gyártó (beleértve a TOPSFLO-t is) 45 dB(A) alatti zajszintre hivatkozik névleges áramlás mellett – lehetővé téve a telepítést vegyes felhasználású vagy irodai szomszédos környezetben, ahol a CRAC-alapú léghűtő egységek elfogadhatatlanok lennének.
05
Hűtőfolyadék-kompatibilitás
A legtöbb CDU másodlagos hurok ionmentesített vizet vagy propilénglikol-víz keveréket (jellemzően PG25 – 25 térfogatszázalék propilénglikol) futtat a fagyvédelem érdekében. A nedves részeknek 316 literes rozsdamentes acélnak vagy EPDM/PTFE-tömítésnek kell lenniük, hogy ellenálljanak a korróziónak. Egyes merülőhűtéses másodlagos berendezések szintetikus szénhidrogéneket vagy fluorozott folyadékokat használnak, amelyek viszkozitása üzemi hőmérsékleten 5–15 cP tartományba esik; ezekhez kisebb sűrűségű, kisebb felületi feszültségű folyadékokhoz tervezett szivattyú-hidraulika szükséges, és az egyenáramú hidraulikus tápegység motorház-besorolásának meg kell egyeznie a folyadék gyúlékonysági kategóriájával, ha van ilyen.
A CDU hűtőpiaci növekedési és iparági adatai
A CDU-hűtés bevezetése mögött meghúzódó számok az adatközpontok felépítésének és energiaellátásának szerkezeti elmozdulását tükrözik. Az Intel Market Research (2025) szerint a nagyteljesítményű CDU globális piacát becsülték 414 millió USD 2024-ben és az előrejelzések szerint 2032-re eléri az 1,824 milliárd USD-t, ami 23,5%-os összetett éves növekedési rátát jelent. A hiperskálás szegmens a piaci részesedés 77%-át szerezte meg 2025-ben, ami megerősíti, hogy a legnagyobb felhőszolgáltatók jelentik a CDU-kereslet elsődleges hajtóerejét.
Rack Density Driving Elfogadás
A rack teljesítménysűrűsége és a CDU szükségessége közötti kapcsolat közvetlen. Az Association for Computer Operations Management (AFCOM) 2024-es adatközponti jelentésének adatai azt mutatják, hogy az átlagos állványsűrűség a 2017-es 6,1 kW-ról rackenkénti 12,0 kW-ra emelkedett 2024-re. Az Omdia 2024-es jelentése szerint az átlagos sűrűség meghaladja a 20 kW-ot, azonban ez már jóval meghaladja az állványonkénti 203 kW-ot. görbe: Az Aulank Pump 2026-os ipari útmutatója a 130 kW-ot meghaladó teljesítményű dokumentumállványokat NVIDIA Blackwell GB200/GB300 telepítésekhez, és egyes konfigurációk rackenkénti teljesítménye meghaladja a 250 kW-ot. Ezeken a szinteken a léghűtés nemcsak nem hatékony, hanem fizikailag is elégtelen.
Az adatközponti szakemberek 55%-a, akik a sűrűség folyamatos növekedésére számítanak (Uptime Institute 2024 felmérés, 721 válaszadó), nem spekulál; olyan trendet dokumentálnak, amely már a chip-úttérképeken is látható. Az NVIDIA következő generációs gyorsítói 700 W-ot meghaladó TDP-értékeket tettek közzé lapkánként, és a teljes 8 GPU-tálcák 6 kW felett működnek olyan házban, amely 6U rackterületet foglal el – több mint 1 kW rackegységenként, mielőtt a tárolási, hálózati vagy redundáns tápellátási veszteségeket hozzáadnák.
Forrás: AFCOM State of the Data Center 2024; Aulank Pump 2026 CDU kiválasztási útmutató
CDU hűtési hatékonyság: PUE Impact és ingyenes hűtési órák
Az egyik legnyomósabb indok a CDU-hűtés alkalmazására a jól megválasztott egyenáramú hidraulikus tápegység mellett a Power Usage Effectiveness (PUE) mérhető javulása. A PUE a létesítmény teljes teljesítményének és az IT-berendezések teljesítményének aránya; az 1,0-s PUE tökéletes, míg egy tipikus léghűtéses létesítményben 1,4–1,8. Az optimalizált CDU-telepítésekkel rendelkező folyadékhűtéses létesítmények rendszeresen elérik az 1,1–1,2-es PUE-értékeket a főbb CDU-szállítók, köztük a Vertiv és az nVent által közzétett adatok szerint.
Melegvizes hűtés és kiterjesztett ingyenes hűtés
A vezető CDU platformokon (beleértve a DCX ECDU sorozatát is) használt AT3 osztályú lemezes hőcserélők lényegesen szigorúbb megközelítési hőmérsékletet tesznek lehetővé, mint a hagyományos kialakítások, lehetővé téve, hogy a létesítmény vízellátása akár 45 °C-os meleg legyen, miközben a hőt a 35–40 °C-on futó másodlagos hurokból is eltávolítják. Ez azért fontos, mert meghosszabbítja azon órák számát évente, amelyek során a a szárazhűtő vagy hűtőtorony hűtőberendezés működtetése nélkül is vissza tudja utasítani a hőt — úgynevezett szabad hűtési órák. Mérsékelt éghajlaton a 45°C-os besorolású CDU-rendszer 6000–8000 órán át tud hűtőgép nélkül működni, szemben a hagyományos, 7°C-os tápvizet igénylő hűtöttvizes rendszer durván 2000 órájával (DCX ECDU dokumentáció, 2026).
Hővisszanyerő integráció
Egyes CDU hűtőplatformok egy lépéssel tovább mennek egy harmadik hőcserélő vagy hőszivattyú beépítésével, hogy megemeljék a visszanyert hő hőmérsékletét a távfűtéshez vagy az épület HVAC-rendszereihez. A WKM-Michel CDU dokumentációja olyan rendszereket ír le, amelyek képesek alacsony hőmérsékletű fűtési hálózatokhoz megfelelő kimeneti hőmérsékletet előállítani, opcionális hőszivattyús technológiával a hőmérsékleti szint további emelésére. Ez az adatközpontot tiszta hőforrásból részleges energiaszolgáltatóvá alakítja – ez a pálya összhangban van az EU fenntarthatósági irányelveivel, amelyek megkövetelik, hogy az adatközpontok bizonyos teljesítményküszöb felett jelentsenek, és fokozatosan csökkentsék a hulladékhő-kibocsátást.
Side-Stream szűrés és folyadék élettartam
Másodlagos hatékonysági tényező, amelyet gyakran alulsúlyoznak a CDU kiválasztása során, a hűtőfolyadék tisztasága. A 10 mikron feletti részecskék bemérhetik a mikrocsatornás hideglemez felületeket, ami idővel növeli a hőellenállást. A folyamatos oldaláramú befecskendező szűréssel rendelkező CDU platformok – ahogyan azt a Supreme Integrated Technology központosított csúszásgátlói is használják – alacsonyan tartják a részecskeszámot anélkül, hogy a szűrőcsere miatt le kellene állítani a rendszert. A hőellenállás csökkenésének ebből eredő csökkenése meghosszabbítja a hideglemezek cseréje közötti intervallumot, és fenntartja a tervezett hőátadási együtthatókat a szerver életciklusa során.
CDU hűtés telepítési és üzembe helyezési szempontok
Még egy jól meghatározott CDU rendszer is alulteljesít, ha a telepítés és az üzembe helyezés nem a megfelelő sorrendben történik. A leggyakrabban előforduló hibák a szántóföldi bevetéseknél a levegő elszívása a másodlagos hurokban, a harmatpont helytelen alapértékei és az egyenáramú hidraulikus tápegység VFD paramétereinek nem megfelelő üzembe helyezése.
Öblítés és légtelenítés
A másodlagos hurkot át kell öblíteni a megadott hűtőfolyadékkal (jellemzően ionmentes vízzel, 0,5 MΩ·cm-nél nagyobb mért ellenállással), mielőtt bármilyen hideglemezt csatlakoztatna. A hideglemez mikrocsatornáiban lévő légzsákok forró pontokat hoznak létre, és helyi forrást okozhatnak még akkor is, ha a hűtőfolyadék jóval a telítési hőmérséklet alatt van. Automatikus légtelenítési pontokat kell felszerelni az elosztó minden magas pontjára, és a CDU szellőzőnyílását a töltés során körbe kell kapcsolni. Az előcsöves CDU-platformok, mint például a DCX ECDU Entry modell, beépített befúvó/visszatérő fejléceket tartalmaznak integrált légtelenítő pontokkal, amelyek akár 60%-kal csökkenthetik a helyszíni csőszerelési munkát a komponensenkénti összeállításokhoz képest.
Harmatpont alapérték beüzemelés
A CDU vezérlő harmatpont-kezelő algoritmusa hőmérséklet- és relatív páratartalom-leolvasásokat vesz az adatcsarnokban lévő érzékelőktől, és kiszámítja a hűtőközeg előremenő hőmérsékletének alsó szintjét. Ha az adatcsarnok 24°C-on és 45%-os relatív páratartalom mellett működik, a harmatpont körülbelül 11,5°C, és a CDU-nak megfelelő biztonsági ráhagyással legalább 13°C felett kell tartania a másodlagos betáplálást. Az érzékelő elhelyezésének hibái – például, ha a páratartalom-érzékelőt egy perforált légáram közelében helyezik el, nem pedig a visszatérő levegőáramban – tartós riasztásokhoz vagy, ami még rosszabb, nem észlelt páralecsapódási eseményekhez vezetnek.
DC hidraulikus tápegység VFD hangolás
A CDU egyenáramú hidraulikus tápegységét vezérlő változtatható frekvenciájú hajtást a telepített másodlagos hurok aktuális hidraulikus görbéjére kell hangolni. A túlzott fordulatszám-beállítások túlzott nyomást okoznak a hideglemez bemeneti nyílásainál, ami a tömítés kinyomódását vagy a csatlakozó sérülését kockáztatja. A sebesség alatti beállítások csökkentik az áramlást, és lehetővé teszik a forgács hőmérsékletének emelkedését a csúcsterhelés alatt. A legtöbb CDU üzembe helyezési protokoll magában foglalja a szivattyú sebességének, a nyomáskülönbségnek és a bemeneti/kimeneti hőmérsékletnek több üzemi ponton történő rögzítését, valamint annak ellenőrzését, hogy a számított hőátadás ±5%-on belül megegyezik-e a szerver termikus tervezési pontjával.
Redundancia tesztelés
A CDU hűtőrendszer működőképessé nyilvánítása előtt minden redundáns szivattyúegységet elkülönítve kell gyakorolni. N 1 konfigurációk esetén az elsődleges szivattyú le van kapcsolva, miközben ellenőrzi, hogy a készenléti egység az automatikus váltási időn belül elindul (jellemzően 3 másodperc alatt), és hogy a hideglemez előremenő hőmérséklete nem haladja meg a kioldási alapértéket az átmenet során. A 2N konfigurációk esetében mindkét vonatot egyidejűleg üzemeltetik, hogy ellenőrizzék az áramlás kiegyensúlyozott eloszlását az elosztón keresztül, majd mindegyik vonatot egymás után leválasztják.
CDU hűtés vs. alternatív folyadékhűtési módszerek
A CDU-alapú közvetlen chip-hűtés a folyadékhűtés legszélesebb körben alkalmazott formája az adatközpontokban, de létezik a hátsó ajtó hőcserélői (RDHx), az egyfázisú merülő- és a kétfázisú merülés mellett. Mindegyiknek más a szerepe, és az egyenáramú hidraulikus tápegység követelményei jelentősen eltérnek az egyes megközelítéseknél.
Folyadékhűtési technológia összehasonlítása adatközponti alkalmazásokhoz (2025–2026) | Technology | Hőfelvételi sebesség | Szerver módosítás szükséges | DC hidraulikus egység szerepe | Maximális rack teljesítmény támogatott |
| CDU Direct-to-Chip | Az állványhő 60-80%-a | CPU/GPU hideglemezek szükségesek | Elsődleges másodlagos hurok meghajtó | 250 kW |
| Hátsó ajtó hőcserélő (RDHx) | Az állványhő 40-60%-a | Nincs szerver módosítás | Létesítmény vízkeringtetése | ~60 kW (levegőoldali korlátozás) |
| Egyfázisú merítés | Az állványhő akár 98%-a | Csupasz táblák dielektromos tartályban | Dielektromos keringtető szivattyú | 300 kW |
| Kétfázisú merítés | Az állványhő akár 98%-a | Csupasz deszkák forrásban lévő folyadékban | Kis teljesítményű smink/kondenzátum szivattyú | 500 kW |
Annak ellenére, hogy a CDU közvetlen chipre hűtése uralja a jelenlegi telepítéseket, annak ellenére, hogy az állványhőnek csak 60–80%-át veszi fel (a nem folyadékhűtésű alkatrészekből, például a DIMM-ekből, a tárolóból és a tápegységekből konvekción keresztül távozó maradékhőt kiegészítő levegő kezeli), a szerverkompatibilitás és a működési ismeretek kombinációja. Az immerziós rendszerekkel ellentétben a CDU-hűtéses rack-ek megtartják a szabványos szerverházat, a szokásos karbantartási eljárásokat és a kiszolgálói OEM-ek szabványos garanciáját – ez jelentős tényező a nagy telepített bázissal rendelkező vállalati vásárlók számára.
CDU hűtőrendszerek és egyenáramú hidraulikus tápegységek karbantartása
Egy jól megtervezett CDU hűtőrendszer, amely megfelelő méretű egyenáramú hidraulikus tápegységgel működik, minimális beavatkozással évekig képes működni, de a strukturált megelőző karbantartási program elengedhetetlen a nem tervezett leállások elkerüléséhez.
- A hűtőfolyadék ellenállásának ellenőrzése (havonta): Az ionmentesített víz lassan felszívja az ionos szennyeződéseket a csőfalakról és a hideglemez anyagokról. A 0,1 MΩ·cm alá csökkenő ellenállás azt jelzi, hogy a kevertágyas gyantapatront cserélni kell. Az alacsony ellenállású hűtőfolyadék futása felgyorsítja a galvanikus korróziót az alumínium hideglemezes csatornákban.
- Szűrőpatron ellenőrzés (negyedévente): A 0,2–10 mikron átmérőjű oldalsó szűrők a huroksebességgel és a csőfelülettel arányos arányban halmozzák fel a részecskéket. A legtöbb CDU platform tartalmaz nyomáskülönbség-jelzőt a szűrőházon keresztül; a gyártó küszöbértéke (általában 0,3-0,5 bar) fölé történő emelkedés változtatási javaslatot vált ki. A kettős szűrőházzal rendelkező platformok lehetővé teszik a cserét a másodlagos hurok áramlásának megszakítása nélkül.
- Szivattyúcsapágy rezgéselemzés (félévente): Még a tömítés nélküli mágneses meghajtású egyenáramú hidraulikus tápegységeknél is vannak csapágyak a járókerék tengelyében, amelyek idővel elhasználódnak. A szivattyúházon elhelyezett gyorsulásmérővel végzett rezgéselemzés 3–6 hónappal a meghibásodás előtt képes észlelni a kialakuló csapágykopást – elegendő átfutási idő a tervezett csere ütemezéséhez vészleállítás nélkül. A DCX ECDU vezérlőplatformja folyamatosan naplózza a motoráram- és rezgéstrendeket, és előrejelző karbantartási riasztásokat jelenít meg a BMS interfészén keresztül.
- A hőcserélő elszennyeződésének értékelése (évente): A lemezes hőcserélő primer oldali (létesítményi víz) felülete a legvalószínűbb helye a lerakódásoknak, különösen azokon a területeken, ahol a létesítményben lévő víz megnövekedett keménységű vagy biológiai tartalommal rendelkezik. Az éves hőteljesítmény-teszt – a mért áramlási és hőmérsékleti feltételek melletti tényleges hőátadási sebesség összehasonlítása a tervezési görbével – észleli a szennyeződést, mielőtt az rontja a másodlagos hurok előremenő hőmérsékletét.
- Hideglemezes szemrevételezés (szerverfrissítéskor): A szerverek cseréje vagy korszerűsítése esetén a hideglemezeket szemrevételezéssel ellenőrizni kell, hogy nincs-e benne korróziós lyuk, horzsolás vagy tömítőgyűrű-extrudálás a gyorsleválasztó szerelvényeknél. Az Eaton CDU-dokumentációja megjegyzi, hogy a 360 fokban elforgatható szerelvényekkel ellátott vaktálcás gyorscsatlakozások minimalizálják a csatlakoztatás és leválasztás során kifejtett erőt, csökkentve az O-gyűrű sérülését – de az ellenőrzés továbbra is szükséges.
A CDU-hűtés jövője: A következő generációt formáló trendek
Számos konvergáló technológiai trend fogja meghatározni a CDU hűtőrendszerek és egyenáramú hidraulikus tápegységeik fejlődését a 2020-as évek végén. Ezen iránymutatások megértése segít az adatközpont-tervezőknek olyan vásárlási döntések meghozatalában, amelyek kompatibilisek maradnak a jövő infrastrukturális generációival.
48V DC Power Architecture
Mivel a hiperskálás létesítmények 48 V-os egyenáramú rack-elosztást alkalmaznak a rézveszteségek csökkentése érdekében, a CDU szivattyúegységeket úgy tervezik át, hogy natívan 48 V-on működjenek. Ez kiküszöböli a váltakozó áramú tápegységet a CDU elektromos architektúrájából, csökkentve az átalakítási veszteségeket és leegyszerűsítve a karbantartást. A Moog's CoreMotion dokumentációja már felsorolja a 48 V DC-t támogatott üzemi feszültségként.
AI-vezérelt áramlásszabályozás
A következő generációs CDU vezérlőplatformok olyan gépi tanulási algoritmusokat integrálnak, amelyek a munkaterhelés típusa alapján jósolják meg a hűtési igényt – megkülönböztetve például a mátrix-többször intenzív mesterséges intelligencia képzést (tartós csúcsteljesítmény) és a következtetések kiszolgálását (nagyon változó, sorozatban nagy terhelés). A prediktív áramlásszabályozás 20–40%-kal csökkenti a szivattyú energiáját a reaktív arányos-integrált vezérlőhurokhoz képest, a hiperskálás telepítések korai helyszíni adatai szerint.
Szabványosított Quick-Connect infrastruktúra
Az Open Compute Project (OCP) és az ezzel egyenértékű iparági konzorciumok a CDU elosztó csatlakozási pontjainak szabványosítását hajtják végre, lehetővé téve, hogy a több gyártótól származó hideglemezek egyedi szerelvények nélkül csatlakozzanak egyetlen CDU-hoz. Az OCP Project Deschutes ötödik generációs specifikációi által ihletett Eaton ROL4000 bemutatja, hogy a szabványos csatlakozási profilok hogyan képesek 2 MW hűtési terhelést kiszolgálni 3°C-os megközelítési hőmérséklet mellett – ez csak AT3 osztályú hőcserélőkkel és pontosan szabályozott egyenáramú hidraulikus tápegység-teljesítménnyel érhető el.
Integrált hővisszanyerés alapkivitelben
A szabályozási nyomás, különösen Európában, felgyorsítja a hővisszanyerési rendelkezések integrálását a CDU alapspecifikációiba. A WKM-Michel jelenlegi CDU-kínálata gyárilag választható hőcserélő csatlakozót tartalmaz a hulladékhő elszívásához, és a hűtési teljesítményt garantáló szabályozási stratégiával abszolút hidraulikus elsőbbséget élvez a hővisszanyerési teljesítménnyel szemben. A 2025–2026-os platformkiadások során a helyi fűtési hálózatok adatközpontokból történő táplálása a prémium opciókról a szabványos szolgáltatás felé halad.
Gyakran ismételt kérdések a CDU hűtésével kapcsolatban
Mi a különbség a CDU és a CRAC egység között?
A Computer Room Air Conditioning (CRAC) egység hűtőközeget vagy hűtött vizet használ az adatcsarnokban keringtetett levegő hűtésére. A CDU egy folyadék-folyadék hőcserélő rendszer, amely a hűtőfolyadékot közvetlenül az IT-hardverhez osztja el hideglemezeken vagy elosztókon keresztül. A CDU-k termikusan sokkal hatékonyabbak a nagy sűrűségű alkalmazásokhoz, de kiszolgálóoldali hideglemez-kompatibilitást igényelnek. A CRAC egységek szabványos, nem módosított szerverekkel működnek, és továbbra is relevánsak a CDU-telepítések kiegészítő hűtéseként, amelyek a rackhő 60–80%-át folyékony formában veszik fel, hagyva némi maradékhőt a levegő eltávolításához.
Miben különbözik az egyenáramú hidraulikus tápegység a szabványos AC szivattyútól a CDU alkalmazásokban?
Az egyenáramú hidraulikus tápegység kefe nélküli egyenáramú motort használ elektronikus kommutációval, amely változtatható fordulatszám-szabályozást, nagyobb hatásfokot részleges terhelésnél, alacsonyabb akusztikus kibocsátást és egyenáramú tápelosztó buszokkal (12V vagy 48V) való kompatibilitást biztosít. A szabványos váltakozó áramú szivattyú fix fordulatszámon működik (vagy külön külső VFD-vel), váltakozó áramú tápellátást igényel, és nagyobb üresjárati veszteséggel rendelkezik. A rackbe épített CDU-alkalmazások esetében, ahol a hely és a teljesítmény szorosan korlátozott, és a változó munkaterhelések adaptív áramlást igényelnek, az egyenáramú hidraulikus tápegységek ma már az alapértelmezett választás a vezető gyártók, köztük a Panasonic, a Moog és a TOPSFLO között.
Milyen hűtőfolyadékot kell használni a CDU másodlagos hurokban?
A leggyakoribb választás az ionmentesített víz, amelynek ellenállása 0,5 MΩ·cm felett van. Azokban a létesítményekben, ahol a környezeti hőmérséklet 10°C alá süllyedhet (kültéri hűtés, szélső helyek), 25-30 térfogatszázalék glikoltartalmú propilénglikol-víz keveréket (PG25 vagy PG30) használnak a fagyvédelemre. A propilénglikol enyhén csökkenti a fajlagos hőkapacitást és növeli a viszkozitást, mindkettő növeli az adott hőterheléshez szükséges szivattyúzási energiát – ezt a tényezőt figyelembe kell venni az egyenáramú hidraulikus tápegységek méretezésekor. Kifejezetten alumínium és réz hideglemezes kompatibilitásra kialakított inhibitorcsomagokat kell használni, és a rendszer pH-ját 7,0 és 8,5 között kell tartani.
A CDU-hűtés utólag beépíthető egy meglévő léghűtéses adatközpontba?
Igen ám, de a gyakorlati bonyolultság attól függ, hogy rendelkezésre áll-e már létesítményvíz a fehér területen. Ha a hűtött víz felszállóvezetékei a gépészeti helyiségben végződnek, de nem az adatcsarnok padlóján, a rugalmas tömlőszerelvényeken keresztül csatlakoztatott soron belüli CDU-k kínálják a legkevésbé zavaró utat. A CRAC egységek működőképesek maradhatnak a maradékhő eltávolítása érdekében, miközben a CDU-lefedettség rackenként bővül. A kompakt soron belüli CDU platformokat kifejezetten erre a barnamezős felhasználási esetre tervezték – például a DCX HYDRO CDU 12 leírása szerint „bármilyen adatszoba-környezetbe illeszkedik soron belüli vagy műszaki folyosói elhelyezéssel”. A csővezeték munkaerő a domináns költségváltozó; Előcsöves CDU-platformok, amelyek befúvó/visszatérő fejeket és légtelenítő pontokat tartalmaznak, jelentősen csökkenthetik a telepítési időt.
Milyen redundanciaszint megfelelő a CDU hűtőrendszerekhez?
A megfelelő redundanciaszint tükrözi a szélesebb adatközponti szintű követelményeket. A Tier III egyenértékű telepítések (99,982%-os üzemidő) jellemzően N 1 szivattyú redundanciát használnak minden egyes CDU-n belül, kombinálva az elosztó-leválasztó szelepekkel, amelyek lehetővé teszik a CDU offline állapotba hozását anélkül, hogy megszakítanák a szomszédos állványok áramlását. A Tier IV egyenértékű telepítések 2N architektúrát használnak – két független CDU-szerelvény, amelyek mindegyike a rack hőterhelésének 100%-át képes kezelni, automatikus átkapcsolással a szivattyú meghibásodása vagy karbantartása esetén. A túlméretezett mesterséges intelligencia képzési környezetekben, ahol még a rövid hőszabályozás is lerövidíti a munka befejezési idejét több ezer GPU-n keresztül, a 2N architektúra alapfelszereltség a további tőkeköltség ellenére.
Hogyan befolyásolja a CDU-hűtés a PUE-t a léghűtéshez képest?
A jól üzembe helyezett CDU hűtőrendszer, amely melegvíz-kompatibilis hőcserélőkkel és egy optimálisan hangolt egyenáramú hidraulikus tápegységgel működik, általában a léghűtéses hagyományos létesítményekre jellemző 1,4–1,8 tartományról 1,1–1,2-re csökkenti a létesítmény PUE-ját. A javulás három forrásból származik: az energiaigényes számítógéptermi légkezelők megszüntetése, a szabad hűtési idő meghosszabbítása (hűtő-off működés), amelyet a magasabb megengedett befúvóvíz-hőmérséklet tesz lehetővé, valamint az informatikai berendezések ventilátorteljesítményének csökkentése, mivel a folyadékhűtéses CPU-k és GPU-k már nem igényelnek azonos légáramot a hőelvezetéshez. Egyes hiperskálás üzemeltetők 1,05-höz közelítő PUE-értékekről számoltak be a mérsékelt éghajlaton működő új, folyadékhűtéses létesítményeknél.
Mennyi a CDU hűtőrendszer jellemző élettartama?
A CDU-rendszerek lemezes hőcserélőit és elosztócsöveit 15-20 éves élettartamra tervezték normál üzemi körülmények között, feltéve, hogy a hűtőközeg kémiája megmarad, és a rendszer nyomása a tervezési határokon belül marad. A legvalószínűbb, hogy korábbi cserét igényelnek a szivattyúszerelvények (jellemzően 5–8 év csapágyélettartam a mágneses meghajtású egyenáramú hidraulikus tápegységeknél, előrejelző karbantartással meghosszabbítható) és az elasztomer tömítések a gyorsleválasztó szerelvényeknél (a csatlakozás gyakoriságától függően 2–5 év). A vezérlőelektronikára és az érzékelőmodulokra jellemzően 3–5 év garancia vonatkozik, és 7–10 éves ciklusonként cserére lehet szükség, mivel a firmware-támogatás megszűnik a régebbi platformgenerációk számára.
Milyen áramlási sebességre van szüksége egy CDU-nak egy 100 kW-os mesterséges intelligencia szerverállványhoz?
Egy 100 kW-os rack esetében, 10 K hőmérséklet-különbséggel a szekunder oldalon, hűtőfolyadékként vizet használva, a szükséges tömegáram körülbelül 2,4 kg/s vagy 144 L/perc. A 15%-os biztonsági ráhagyás hozzáadásával az áramláselosztási veszteségekhez az elosztóban, az egyenáramú hidraulikus tápegység specifikációja körülbelül 165 l/perc lesz a CDU kimeneténél. 3 bar tervezési emelőmagasságnál (figyelembe véve a hideglemez és az elosztó nyomásesését) ez nagyjából 820 W-os szivattyú hidraulikus teljesítményigényének felel meg. 65–75%-os egyenáramú hidraulikus tápegység hatásfokánál a szivattyúegység elektromos bemenete körülbelül 1,1–1,3 kW – kevesebb, mint 1,3%-a az IT-hűtőmagassághoz képest. termikus hasznára.
