A hidraulikus tápegység hat funkcionális csoportból épül fel együtt: a tározó amely tárolja és kondicionálja a folyadékot, a szivattyú amely a mechanikai energiát áramlássá alakítja, an villanymotor amely meghajtja a szivattyút, a szelep szerelvény amely irányítja és szabályozza a nyomást, a szűrőkör amely megvédi a belső felületeket a szennyeződéstől, és a támogató hardvereket, például hűtőket, akkumulátorokat, elosztókat, tömítéseket és műszereket. A hidraulikus tápegység minden alkatrésze közvetlen hatással van a rendszer nyomásstabilitására, a folyadék élettartamára és arra, hogy mennyi ideig működik az egység, mielőtt szervizre szorulna.
Az egyes részek mérete és minősége függ a munkaciklustól, a környezeti hőmérséklettől és a nyomástól, amelyet a szelepmozgatók igényelnek. A néhány másodpercenként tüzelő bélyegzőpréshez épített egységnek más szelepreakcióra és hűtési teljesítményre van szüksége, mint egy olyan egységnek, amely órákig tart egy statikus szorítót. Általában a katalógus-szabványos konfiguráció helyett az összetevők tényleges munkaciklushoz való hozzáigazítása jelenti a különbséget az egy évtizedig működő és a két éven belül újjáépítésre szoruló tápegység között.
Az is segít, ha a hidraulikus tápegységet zárt hurkúnak tekintjük, nem pedig különálló alkatrészek gyűjteményének. A tartály és a szűrőkör által beállított folyadékminőség befolyásolja a szivattyú kopását, a szivattyú kopása a belső szivárgást és a hőtermelést, a hő befolyásolja a viszkozitást, a viszkozitás pedig azt, hogy a szelepek milyen pontosan tudják szabályozni az áramlást. Az egyes alkatrészcsoportok gyenge láncszeme végül tünetként jelenik meg valahol az áramkörben, ezért a tápegység hibaelhárítását szinte mindig a folyadék állapotával kell kezdeni, mielőtt az egyes alkatrészeket megnézné.
Az alábbi szakaszok áttekintik az egyes főbb alkatrészcsoportokat, a konfigurációk közötti változásokat, a szabványokat és az adatpontokat, amelyekre a mérnökök általában hivatkoznak az alkatrészek meghatározásakor, valamint a terepen leggyakrabban megjelenő meghibásodási mintákat.
A tartály kialakítása és folyadékkapacitása
A tartály többet tesz, mint az olajat. Leülepíti a magával ragadó levegőt, elvezeti a hőt a felületén keresztül, és lehetővé teszi a szennyeződések kijutását, mielőtt a folyadék visszaszívná a szivattyú bemenetébe. A szivattyú áramlási sebességéhez képest alulméretezett tartály a forró, levegőztetett folyadékot újra keringeti, ami felgyorsítja az oxidációt és lerövidíti a tömítés élettartamát az áramkör minden más alkatrészében.
A gyakorlatban használt méretarányok
Egy széles körben használt kiindulási szabály a tározó méretét a következőre méretezi a szivattyú névleges térfogatáramának három-ötszöröse gallon/percben , gallonban kifejezve. A 20 GPM-es szivattyú köré épített egység ezért általában 60-100 gallonos tartályt használ, és az alsó végét a már kiegészítő hűtéssel rendelkező egységek számára tartják fenn.
| Feladat típusa | Ajánlott tartály-áramlás arány | Tipikus terelő konfiguráció |
| Folyamatos futás, nagy hőterhelés | 4:1-től 5:1-ig | Teljes magasságú terelőlemez visszatérő diffúzorral |
| Szakaszos ügyelet, normál présmunka | 3:1-től 4:1-ig | Részleges terelőlemez, amely elválasztja a szívást és a visszatérést |
| Mobil vagy korlátozott helyű egységek | 2:1-től 3:1-ig | Csak belső diffúzor, teljes terelőlemez nélkül |
Az ipari hidraulikus tervezési gyakorlatban hivatkozott általános tartályméretarányok.
A tartályok tartalmazzák a töltő- és leeresztőnyílásokat, egy légtelenítőt szárítóanyaggal vagy részecskeelemmel, egy mágneses leeresztődugót a vastartalmú kopástörmelék felfogásához, valamint egy kémlelőüveget vagy egy úszó-stílusú szintmérőt. A mágnesdugó kihagyása gyakori parancsikon az olcsóbb hidraulikus hajtóműveknél, és az egyik legolcsóbb kiegészítő a kopásvédelemhez képest.
Terelőelem elhelyezése és visszatérő vonal kialakítása
A belső terelőlemezt gyakran figyelmen kívül hagyják, de az elhelyezkedése határozza meg, hogy a folyadék mennyi tartózkodási ideje van, mielőtt visszaszívja a szivattyúba. A szívónyíláshoz túl közel beállított terelőlemez lerövidíti az effektív ülepedési távolságot, és lehetővé teszi a levegőztetett folyadék gyorsabb visszakeringetését, mint amennyit el tudna gázolni. A visszatérő vezetékeket általában 45 fokos szögben vágják le, és a folyadék felszíne alatt helyezik el, hogy csökkentsék a fröccsenést és a habképződést, a visszatérő vezetéken található diffúzor pedig szélesebb területen teríti szét az áramlást, nem pedig egyenesen a tartály falára irányítja a nagy sebességű áramlást.
Tartály anyagok és felületkezelés
A szénacél költség okok miatt továbbra is a standard tartályanyag marad, általában az adott folyadéktípusnak ellenálló belső bevonattal van ellátva, mivel az ásványolaj, a víz-glikol és a biológiailag lebomló folyadékok eltérően lépnek kölcsönhatásba a kezeletlen acéllal. Rozsdamentes acél tartályok jelennek meg az élelmiszer-minőségű, lemosható vagy korrozív környezetben lévő egységeken, ahol a bevonat meghibásodása szennyeződési kockázatot jelent. Az alumínium tartályok a mobil és a súlyérzékeny konstrukciókon jelennek meg, és némi horpadásállóságot árulnak el a jelentős súlycsökkentésért.
Hidraulikafolyadék típusok és viszkozitás kiválasztása
Maga a folyadék egy működő alkatrész, nem csak egy közeg, és a rossz minőség választása aláássa az áramkör minden más részét, függetlenül attól, hogy az alkatrészek milyen jól vannak meghatározva.
Általános folyadékkategóriák
- Ásványi alapú kopásgátló olajok – az alapértelmezett választás az ipari hidraulikus erőművek nagy többségéhez, jó egyensúlyt biztosítva a költségek, a kenőképesség és az adalékos teljesítmény között.
- Tűzálló folyadékok (víz-glikol vagy foszfát-észter) – forró fémek, hegesztési műveletek vagy öntödék közelében használják, ahol a hidraulikus vezeték meghibásodása gyújtóforrás közelében valós kockázatot jelent.
- Biológiailag lebomló folyadékok — vízi utak közelében vagy környezetvédelmi szempontból érzékeny helyeken működő mobil berendezésekre van előírva, jellemzően az ásványolajhoz képest magasabb költséggel.
- Élelmiszer-minőségű folyadékok — olyan esetekben használják, ahol lehetséges az élelmiszerrel való véletlen érintkezés, a szabványos ipari olajokban található adalékcsomagok nélkül.
Viszkozitási fokozat és üzemi hőmérséklet
A viszkozitást általában ISO fokozat határozza meg, az ISO 32 és ISO 46 a legtöbb mérsékelt éghajlatú ipari alkalmazásra vonatkozik, az ISO 68 pedig az állandóan magas környezeti hőmérsékleten működő egységekre van fenntartva. Az üzemi hőmérséklethez képest túl vékony folyadék futása megnöveli a belső szivárgást a szivattyún és a szelepeken, ami csökkenti a térfogati hatékonyságot, míg a túl vastag folyadék növeli a szivattyú bemeneti korlátozását, és hideg körülmények között kiéheztetheti a szivattyút indításkor. A 100 feletti viszkozitási index azt jelzi, hogy a folyadék ellenáll a hígításnak a hőmérséklet emelkedésével, ami sokkal fontosabb azoknál az egységeknél, amelyek szezonálisan nagy hőmérséklet-ingadozást észlelnek, mint a klímaszabályozott beltéri berendezéseknél.
Hidraulikus tápegységekben használt szivattyútípusok
A szivattyú beállítja az áramlási sebességet és a biztonsági szelep beállításával kombinálva a teljes egység maximális üzemi nyomását. Három szivattyú architektúra fedi le az ipari hidraulikus tápegységek nagy többségét.
- Fogaskerék-szivattyúk — fix elmozdulás, egyszerű felépítés, mérsékelt szennyeződéstűrő, jellemzően 3000 psi névleges érték, és jól alkalmazható költségérzékeny alkalmazásokhoz, állandó áramlási igényekkel.
- Lapátos szivattyúk — halkabb működés, mint a fogaskerekes szivattyúk, jó hatásfok a középnyomás-tartományban nagyjából 3500 psi-ig, és általános választás ott, ahol a zajszint számít, például a kezelői állomások közelében.
- Dugattyús szivattyúk — fix vagy változtatható lökettérfogatban kapható, 5000 psi vagy nagyobb nyomásra, és standard választás, ha egy egységnek nyomáskompenzált vagy terhelésérzékelős áramlásszabályozásra van szüksége az energiamegtakarítás érdekében változó terhelés mellett.
Fix versus változó elmozdulás
A fix lökettérfogatú szivattyú egy adott tengelyfordulatszám mellett a terheléstől függetlenül állandó áramlási sebességet ad le, a felesleges áramlást pedig hőként megkerüli a nyomáscsökkentő szelepen. A változtatható lökettérfogatú, nyomáskompenzált szivattyú csökkenti a saját teljesítményét, ha a rendszer eléri a beállított nyomást, ami jelentősen csökkenti a hőtermelést és az elektromos fogyasztást a hosszú tartózkodási idővel rendelkező egységek esetében. A változtatható szivattyú magasabb kezdeti költsége gyakran megtérül néhány éven belül az alacsonyabb hűtési és energiaköltségek révén azoknál az egységeknél, amelyek ciklusuk nagy részét nyomástartással töltik, nem pedig áramlást mozgatnak.
Szivattyú rögzítése és meghajtó tengelykapcsolója
A legtöbb ipari szivattyú közvetlenül a motorra szerelhető csengőházon és rugalmas tengelykapcsolón keresztül, nem pedig szíjhajtáson keresztül, ami konzisztens tengelybeállítást biztosít, és elkerüli a szíjfeszítéssel járó karbantartási költségeket. A tengelykapcsoló anyagának megválasztása sokkal fontosabb, mint amilyennek látszik – a túl merev tengelykapcsoló a motor vibrációját közvetlenül a szivattyú tengelyébe továbbítja, és felgyorsítja a csapágykopást, míg a túl puha tengelykapcsoló feltekerhet hirtelen terhelésváltáskor. A motor és a szivattyú tengelye közötti igazítási tűrés általában néhány ezred hüvelykben marad, mivel az ezen a tartományon túli eltolódás a tengelytömítés idő előtti szivárgásaként jelenik meg, jóval azelőtt, hogy befolyásolná a teljesítményt.
Volumetrikus hatékonyság és kopásjelzők
Az új dugattyús szivattyú jellemzően 92-97 százalékos térfogati hatásfokkal működik, ami azt jelenti, hogy az elméleti teljesítménynek csak egy kis százaléka vész el a belső csúszás miatt. Ahogy a szivattyú kopik, ez a csúszás növekszik, és a nyomás kevésbé állandóan terhelés alatt marad, annak ellenére, hogy a szivattyú még mindig indulhat és normálisan működhet. A kimeneti áramlás vagy a nyomáscsökkenés fix terhelés melletti nyomon követése sokkal korábban figyelmezteti a szivattyú kopását, mint a teljes meghibásodásra való várakozás.
Elektromos motor specifikációi és kiválasztása
A motornak meg kell felelnie a szivattyú lóerő-igényének a tervezett üzemi nyomáson, nem csak az áramlási teljesítményéhez. A hidraulikus kör lóerőit az áramlás és a nyomás együttesen számítják ki, így egy szivattyú, amely önmagában is szerénynek tűnik, még mindig nagy motort igényelhet, ha várhatóan folyamatosan magas nyomást tart fenn.
| Motor váz | Közös lóerő-tartomány | Tipikus alkalmazás |
| NEMA 56C / 143TC-145TC | 1-5 LE | Kisméretű mobil egységek, egyműködtetős emelők |
| 184TC-215TC | 7,5-20 LE | Szabványos ipari prések és bilincsek |
| 254TC és nagyobb | 25 LE és több | Folyamatos üzemű ipari gépek, fröccsöntés |
Hozzávetőleges motorváz méretezés lóerő és tipikus hidraulikus hajtómű alkalmazás szerint.
A TEFC (teljesen zárt, ventilátorhűtéses) motorok dominálnak az ipari hidraulikus hajtóművekben, mivel a szivattyú vége olajködnek és levegőben szálló részecskéknek van kitéve. A terhelhetőség itt is számít: a folyamatos üzemre (S1) besorolt motor hűvösebben működik nyolcórás műszak alatt, mint a csak szakaszos üzemre minősített motor, még akkor is, ha mindkettő azonos névleges lóerővel rendelkezik.
Start Method és Inrush Current
A közvetlen indítás gyakori a kisebb motoroknál, de a névleges üzemi áram többszöröse bekapcsolási áramot termel, ami problémát jelenthet a korlátozott elektromos szolgáltatással rendelkező létesítményekben vagy azokon az egységeken, amelyek gyakran indulnak és állnak le a műszak során. A lágyindítók és a változtatható frekvenciájú hajtások csökkentik ezt a beindulást, a frekvenciaváltó pedig lehetővé teszi a motor fordulatszámának csökkentését a ciklus alacsony igényű időszakaiban, ami csökkenti az energiafelhasználást és a zajt is. Azokon az egységeken, ahol a szivattyú fix lökettérfogatú, a VFD-vel való párosítás az egyik leghatékonyabb utólagos változtatás a készenléti energiafogyasztás csökkentésében a szivattyú cseréje nélkül.
Motor hűtés és környezeti leértékelés
A motor adattábláján feltüntetett adatok szabványos környezeti hőmérsékletet feltételeznek, általában 40°C. A zárt szekrényekbe, forró mechanikai helyiségekbe vagy közvetlen napfénybe helyezett egységek gyakran magasabb környezeti hőmérsékleten működnek, mint az alapérték, és a motor hasznosítható lóerejét ennek megfelelően csökkenteni kell, különben a motor a szigetelési osztályához képest melegebb lesz, ami jóval lerövidíti a tekercs élettartamát, mielőtt bármilyen mechanikai hiba bekövetkezne.
Irányított, tehermentesítő és áramlásszabályozó szelepek
A szelepek azok, ahol a hidraulikus tápegység viselkedése ténylegesen formálódik. Szinte minden összeállításban három szelepcsalád jelenik meg, számos speciális szeleptípus mellett, amelyeket az igényesebb körökben használnak.
Irányvezérlő szelepek
Mágneses működtetésű irányszelepek irányítják az áramlást a működtető szerkezet meghosszabbítására, visszahúzására vagy megtartására. Az orsó konfigurációja meghatározza, hogy az áramkör nyitott vagy zárt központú vagy tandem-középpont nyugalmi állapotban, ami viszont befolyásolja a szivattyú viselkedését, amikor a szelep nincs eltolva. A normál nedves armatúrás mágnesszelep válaszideje jellemzően 20 és 50 milliszekundum tartományba esik, míg az arányos irányszelepek ennek a sebességnek egy részét felcserélik egy szabályozott, meredekített átmenetre, amely csökkenti a működtető és a csatlakoztatott szerkezet lökésterhelését.
Lefúvató szelepek
A nyomáscsökkentő szelep beállítja az áramkör abszolút nyomásának felső határát, és megvédi az összes alsó alkatrészt a túlterheléstől. Általában 10-20 százalékkal a rendszernek szükséges legmagasabb üzemi nyomás fölé van beállítva, így biztosítva a mozgásteret anélkül, hogy energiát pazarolna a tehermentesítési útvonalon normál működés közben. A pilóta-működtetésű lefúvatószelepek kisebb nyomástűrést biztosítanak változó áramlás mellett, mint a közvetlen működésű lefúvatószelepek, és a standard választás minden olyan körben, amely nagyjából 10 GPM felett van.
Áramlásszabályozó szelepek
A tűszelepek, a nyomáskompenzált áramlásszabályozók és az áramláselosztók a terhelés változásától függetlenül szabályozzák a működtető sebességét. A nyomáskompenzált változatok a terhelési nyomás változása esetén is megtartják a beállított áramlási sebességet, ami minden olyan alkalmazásnál számít, ahol a ciklusidő konzisztenciájára van szükség, mint például a szinkronbefogás.
Ellensúlyozó és tehertartó szelepek
Függőleges hajtóműveken egy ellensúlyozó szelep megakadályozza, hogy a túlfutó terhelés szabadon essen, ha egy tömlő megszakad, vagy egy irányítószelep elveszíti a jelet, fenntartva az ellennyomást az aktuátor kimeneti oldalán, amíg a bemeneti oldal aktív nyomás alá nem kerül. Az ilyen típusú tehertartó szelepeket biztonsági szempontból kritikus komponensként kezelik minden olyan alkalmazásban, ahol az ellenőrizetlen süllyedés veszélyt jelentene, például emelőplatformokon vagy préshengereknél.
A szelep-elosztók egyre gyakrabban egyesítenek több ilyen funkciót egyetlen öntött vagy fúrt blokkban, csökkentve a külső szerelvények és a szivárgási pontok számát a különálló csöves szelepekhez képest.
Szűrés és folyadéktisztaság
A szennyeződés a felelős a hidraulikus alkatrészek nem tervezett meghibásodásának többségéért, és a szűrés az elsődleges védekezés. Egy jól meghatározott hidraulikus tápegység az áramkör több pontján alkalmaz szűrést, ahelyett, hogy egyetlen szűrőhelyre hagyatkozna.
| Szűrési hely | Tipikus mikron besorolás | Elsődleges cél |
| Szívószűrő | 100-150 mikron | Megvédi a szivattyú bemenetét a nagy szennyeződésektől |
| Nyomásvezeték szűrő | 10-25 mikron | Védi a szivattyú utáni szelepeket és hengereket |
| Visszatérő szűrő | 10-25 mikron | Elkapja a kopásos törmeléket, mielőtt azok visszakerülnének a tározóba |
Általános szűrési pontok és mikronértékek egy tipikus hidraulikus tápegység áramkörében.
A folyadékok tisztaságát általában az ISO 4406 részecskeszámlálással követik nyomon, amely három számot jelent, amelyek 4, 6 és 14 mikronnál mérik a részecskeszámot. Az olyan kód, mint a 18/16/13, reális cél egy közepes nyomású ipari áramkör számára, míg az arányos és szervoszelepek általában szigorúbb kódot igényelnek a 16/14/11 tartományban. Az eltömődésjelző, legyen az vizuális vagy elektromos, lehetővé teszi, hogy a karbantartó személyzet az aktuális állapot alapján cserélje ki az elemeket a rögzített naptári intervallum helyett, ami csökkenti mind az idő előtti elemcseréket, mind a szűrő kapacitásának túllépésének kockázatát.
Béta arány és szűrőhatékonyság
A szűrőelem teljesítményét gyakran béta-arányban fejezik ki, amely összehasonlítja az elem előtti és utáni részecskék számát egy adott méret felett. A 200-as béta-arány 10 mikronnál azt jelenti, hogy a szűrő minden 200 ilyen vagy nagyobb méretű részecskéből 199-et távolít el, és a nyomóvezetékes szűrők esetében nagy hatékonysági besorolásnak minősül. A béta arány többet számít, mint önmagában a fő mikron-besorolás, mivel két azonos mikronméretben hirdetett szűrőnek nagyon eltérő tényleges rögzítési hatékonysága lehet a média felépítésétől függően.
Off-Line és Kidney-Loop szűrés
Egyes hidraulikus tápegységek külön off-line szűrőkört adnak hozzá, amely folyamatosan működtet egy kis segédszivattyút, függetlenül a főkör munkaciklusától. Ez a vese-hurkos elrendezés tisztán tartja a tartályt még akkor is, amikor a fő szivattyú üresjáratban van, és gyakori a nagy térfogatú tartályoknál, ahol a soros szűrés önmagában nem képes elég gyakran átforgatni a teljes folyadékmennyiséget a szigorú tisztasági cél eléréséhez.
Akkumulátorok és szerepük
Az akkumulátor a hidraulikus energiát nyomás alatt tárolja, és dugattyúval, tömlővel vagy membránnal választja el a folyadékot az előre feltöltött gáztérfogattól, amely szinte mindig nitrogén. A hidraulikus tápegységekben az akkumulátorok többféle célt szolgálnak.
- Nyomáscsúcsok és a szivattyú hullámzásának elsimítása, amely meghosszabbítja a tömlők, szerelvények és mérőeszközök élettartamát.
- A rövid csúcsigény alatt a szivattyú által önmagában leadható mennyiségnél nagyobb áramlást biztosít, lehetővé téve egy kisebb szivattyú megadását.
- Nyomás fenntartása a befogott vagy megtartott szelepmozgatón teljesítményvesztés alatt, ami a biztonság szempontjából kritikus rögzítési alkalmazásoknál fontos.
- Elnyeli a szelep gyors eltolódásából származó lökésterhelést, csökkenti a kalapács hatását hosszú csőjáratoknál.
A húgyhólyag típusú akkumulátorok a leggyakoribb választás az általános ipari szolgáltatásokban, mivel jó egyensúlyt biztosítanak a válaszadási sebesség és a költség között. Az előtöltési nyomást általában a rendszer minimális üzemi nyomásának nagyjából 90 százalékára állítják be, és ezt rendszeresen ellenőrizni kell, mivel a nitrogéntöltet idővel lassan csökken a hólyag anyagán keresztül.
Dugattyús akkumulátorok nagy ciklusú alkalmazásokhoz
A dugattyús akkumulátorok szabadon lebegő dugattyút használnak a flexibilis tömlő helyett a gáz és a folyadék elválasztására, ami lehetővé teszi nagyobb térfogatok és nagyobb ciklusszámok kezelését anélkül, hogy a fáradtság miatti aggodalmak merülnének fel, amelyek korlátozzák a tömlő élettartamát az állandó gyors ciklus mellett. Gyakoribbak a folyamatos üzemű ipari préseken és tesztberendezéseken, ahol az akkumulátor több ezer töltési és kisütési ciklust lát műszakonként.
Hőcserélők és hűtőkörök
A hidraulikus körök minden hatástalansága hőként jelenik meg, és a túlzott hő az egyik leggyorsabb módja a folyadék és a tömítések lebomlásának az egész egységben. A léghűtéses hőcserélők ventilátoros radiátormagot használnak, és olyan berendezésekhez illeszkednek, ahol rendelkezésre áll a környezeti levegő, de nincs víz, míg a vízhűtéses héj-csöves hőcserélők egyenletesebb hűtést biztosítanak forró vagy poros környezetben, de hűtött vagy egyszeri vízellátást igényelnek.
Méretezési szempontok
A hűtési kapacitást általában a nyomáscsökkentő szelep megkerülése, a szelepek nyomásesése és a szivattyú hatástalansága által generált hőterheléshez igazítják, nem egyszerűen a motor lóerőhöz. Azok az egységek, amelyek fix lökettérfogatú szivattyút üzemeltetnek egy zárt középső szeleppel szemben hosszú tartózkodási időn keresztül, lényegesen több hőt termelnek, mint az ugyanazt a munkát végző változó lökettérfogatú szivattyúk, és a hűtő specifikációjának ezt a különbséget kell tükröznie, nem pedig egy általános lóerő-alapú ökölszabályt.
A termosztatikusan vezérelt ventilátor vagy egy bypass szelep a vízhűtéses körön megakadályozza, hogy a folyadék hőmérséklete túlságosan ingadozzon egyik irányban sem, mivel a túl hideg folyadék növeli a viszkozitást és a szivattyú bemeneti korlátozását, ahogyan a túl meleg működés csökkenti a viszkozitást és a film szilárdságát.
Léghűtéses és vízhűtéses kompromisszumok
A léghűtéses egységek elkerülik a vízhűtéses rendszerrel járó vízvezeték-szerelési, vízkezelési és kibocsátási problémákat, így egyszerűbb választás a legtöbb önálló ipari telepítéshez. A vízhűtéses egységek cserébe stabilabb folyadékhőmérsékletet tartanak fenn, függetlenül a környezeti levegő viszonyaitól, és kevesebb fizikai helyet foglalnak el maga az egység körül, ami számít olyan létesítményekben, ahol az alapterület vagy a légáramlási távolság korlátozott. Egyes nagyobb létesítmények zárt hurkú víz-levegő hűtőt használnak, kifejezetten a vízhűtés stabilitásának biztosítására anélkül, hogy a nyílt egyszeri áteresztő rendszer vízfogyasztási és kibocsátási aggályai legyenek.
Elosztók, tömlők és szerelvények

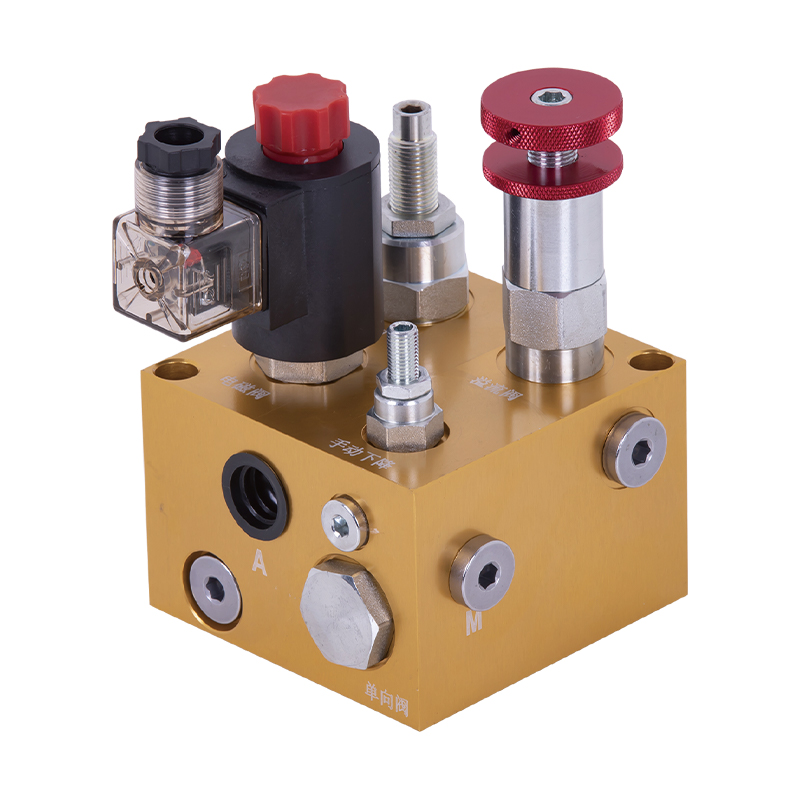

Az elosztóblokkok egyetlen megmunkált vagy öntött testbe tömörítik a szeleprögzítést és a belső nyílásokat, csökkentve ezzel a külső tömlőfuttatások számát és a hozzájuk tartozó szivárgási pontokat. A közvetlenül az elosztó üregeibe menetelt patronszerű szelepek nagyrészt felváltották a régebbi egymásra helyezett szelepszerelvényeket az új hidraulikus hajtóműveken, mivel csökkentik a lábnyomot és az összeszerelési munkát.
Tömlő és szerelvény kiválasztása
A tömlő besorolása az üzemi nyomás, a felszakítási nyomás és a hajlítási sugár alapján történik, és az alulméretezett tömlő a nyomásesés egyik leggyakoribb oka, amelyet szivattyú- vagy szelepproblémának tévesen diagnosztizálnak. Az O-gyűrűs homloktömítést és az O-gyűrűs tömítést manapság előnyben részesítik a nagyobb nyomású áramkörök régebbi peremekkel szemben, mert megbízhatóan tömítenek, anélkül, hogy csupán a fém-fém nyomatékra támaszkodnának, csökkentve a szivárgást a csatlakozási pontokon az egység élettartama során.
Merev csővezeték a rugalmas tömlővel szemben
A rögzített acél- vagy rozsdamentes csöveket általában a tartály, a szivattyú és az elosztó közötti állandó átvezetésre használják az álló egységek esetében, mivel a merev csövek ellenállnak a kopásnak, és a tömlő élettartama alatt kitartanak. A flexibilis tömlőt a mozgó alkatrészekhez, például egy mozgó hengerhez, vagy azokhoz a szakaszokhoz tartják fenn, amelyek rezgésszigetelést igényelnek a szivattyútól és a motortól. Ha a kettőt megfelelően összekeverjük, ahelyett, hogy a tömlőt egy teljes fix körhöz vezetnénk, az összeszerelés során kényelemből, jelentősen meghosszabbítja a szivárgásjavítások közötti szervizintervallumot.
Csőméret- és sebességkorlátok
A vezeték méretezése általában úgy van beállítva, hogy a folyadék sebességét az elfogadott tartományok között tartsa – nagyjából 2–4 láb/s szívóvezetékeken, 10–15 láb/s a nyomóvezetékeken és 10–15 láb/s a visszatérő vezetékeken. Az alulméretezett vezetékek növelik a sebességet ezeken a tartományokon túl, ami növeli a nyomásesést, további hőt termel, és a szívóvezetékekben kifejezetten növeli a kavitáció kockázatát a szivattyú bemeneténél.
Tömítések, tömítések és kopó alkatrészek
A tömítések ritkán kapnak ugyanolyan figyelmet, mint a szivattyúk vagy szelepek, ha hidraulikus tápegységet határoznak meg, de a tömítés meghibásodása az egyik leggyakoribb ok, amiért egy egység nem tervezett javításba kerül.
Tengelytömítések
A szivattyú hajtótengelyén lévő forgótengely-tömítés állandó forgásnak van kitéve, és a motor tengelykapcsolójának bármilyen elmozdulásnak van kitéve, így ez az egyik legnagyobb kopású tömítési hely az egész egységen. A tengelytömítés anyagát a használt folyadék típusához kell igazítani, mivel az ásványolajhoz alkalmas tömítésanyag gyorsan lebomolhat bizonyos tűzálló vagy biológiailag lebomló folyadékokkal érintkezve.
Statikus tömítések és tömítések
Az elosztó- és szelepszerelési felületek statikus O-gyűrűkre vagy tömítésekre támaszkodnak, nem pedig dinamikus tömítésekre, és ezek általában hosszabb élettartammal rendelkeznek, mivel nincsenek kitéve folyamatos mozgásnak. Meghibásodásuk gyakrabban a nem megfelelő csavarnyomatékhoz kötődik az összeszerelés során vagy a szelepcsere során kicserélt tömítés újrafelhasználásához, nem pedig a folyadékkompatibilitási problémákhoz.
Tömítés kompatibilitás folyadéktípus szerint
| Folyadék típusa | Általában kompatibilis tömítésanyag | Megjegyzés |
| Ásványi olaj | Nitril (Buna-N) | Alapértelmezés a legtöbb ipari áramkörhöz |
| Tűzálló víz-glikol | EPDM | A nitril víz-glikol folyadékban idővel lebomlik |
| Foszfát-észter | Fluor-karbon (Viton) | Az EPDM és a nitril egyaránt alkalmatlan |
Általános tömítőanyag-útmutató folyadéktípus szerint; mindig erősítse meg az adott folyadék gyártójának adatait.
Műszerek: Mérők, érzékelők és kapcsolók
A műszerezés a hidraulikus tápegységet egy lezárt dobozból olyasvalamivé alakítja, amely szétszerelés nélkül diagnosztizálható. A legtöbb ipari egység minimális műszercsomagja tartalmaz egy nyomásmérőt leválasztószeleppel, amely megvédi a mérőműszert a pulzálástól, egy folyadékszint- és hőmérsékletmérőt a tartályon, valamint egy eltömődésjelzőt a szűrőházakon.
| Hangszer | Mit figyel | Miért számít |
| Nyomás jeladó | Rendszernyomás, elektromosan leolvasható | Lehetővé teszi a PLC-felügyeletet és a nyomásalapú reteszelést |
| Hőmérséklet kapcsoló | A tartály folyadék hőmérséklete | Lehűlést vagy leállítást vált ki a viszkozitás lebomlása előtt |
| Szintkapcsoló | A tartály folyadékszintje | Megakadályozza a szivattyú kavitációját az alacsony folyadék miatt |
| Szűrő eltömődés jelző | Nyomáskülönbség a szűrőelem között | Flags elemcsere a tényleges állapot alapján |
A hidraulikus tápegységekhez hozzáadott közös műszerek az állapotfelügyelethez.
Ha ezekhez a műszerekhez elektromos kimeneteket adnak, ahelyett, hogy csak vizuálisan támaszkodnának, lehetővé válik, hogy a PLC vagy a vezérlőpanel automatikusan leállítsa az egységet, mielőtt az alacsony szint vagy a túlmelegedés károsodást okozna, ami sokkal olcsóbb, mint a figyelmen kívül hagyott figyelmeztetést követő javítás.
Adatnaplózás és távfelügyelet
A nagyobb telepítéseknél a műszerek egyre inkább adattörténészt vagy távfelügyeleti platformot látnak el, nem pedig egy helyi panelt, így a karbantartó személyzet nyomon követheti a nyomás- és hőmérséklettrendeket hetek vagy hónapok során, ahelyett, hogy csak riasztásra reagálna. E tendenciák fokozatos eltolódása – a lassan emelkedő alaphőmérséklet vagy a korábbinál gyakrabban megkerülő nyomáscsökkentő szelep – gyakran a legkorábbi elérhető figyelmeztetés a szivattyú vagy a hűtő elhasználódására, még jóval azelőtt, hogy az egység riasztást adna vagy hirtelen meghibásodik.
Vezérlőrendszerek és PLC-integráció
Az egyszerű be-/kikapcsolású vagy kézi szelepvezérléssel rendelkező önálló hidraulikus tápegységek továbbra is a telepítések nagy részét teszik ki, de a PLC-vel vagy a dedikált hidraulikus vezérlővel való integráció alapfelszereltséggé vált minden olyan alkalmazásban, ahol a ciklusidőzítés, a sorrend vagy a biztonsági reteszelés számít.
Diszkrét versus arányos szabályozás
A diszkrét vezérlési séma teljesen be- vagy kikapcsolja a mágnesszelepeket, ami elegendő az egyszerű kihúzás-visszahúzás-tartás folyamatokhoz. Az arányos és szervo vezérlés ehelyett folyamatosan modulálja a szelep helyzetét, lehetővé téve a szabályozott gyorsítást, lassítást és a löket közepén történő pozicionálást. Az arányos szabályozás megnöveli a költségeket, és szigorúbb folyadéktisztaságot igényel, de ez az, ami lehetővé teszi, hogy a hidraulikus tápegység megfeleljen a sima, pozíciópontos mozgásnak, amelyet a pneumatikus vagy elektromechanikus működtetők néha jobban kezelnek.
Biztonsági reteszek
A nyomáskapcsolókat, a védőreteszelőket és a vészleállító áramköröket általában közvetlenül a motorindítóba és az irányszelep vezérlőáramkörébe kell bekötni, így a biztonsági esemény egyszerre eltávolítja az elektromos hajtást és a hidraulikus nyomást is, ahelyett, hogy csak szoftverre támaszkodna, amelyet a vezérlőrendszer hibája késleltethet.
Energiahatékonyság a hidraulikus erőművek tervezésében
A hidraulikus tápegység élettartama alatti energiaköltség gyakran meghaladja a berendezés eredeti beszerzési árát, ami a hatékonyságot nem másodlagos, hanem önálló alkatrész-kiválasztási tényezővé teszi.
- A változtatható lökettérfogatú, nyomáskompenzált szivattyúk csökkentik a készenléti energiafelhasználást azáltal, hogy csökkentik a teljesítményt a célnyomás elérése után, ahelyett, hogy megkerülnék a teljes áramlást a nyomáscsökkentő szelepen.
- A motor változtatható frekvenciájú hajtásai csökkentik az energiafogyasztást és a zajt is a ciklus alacsony igényű szakaszaiban.
- A megfelelő méretű csővezeték csökkenti a nyomásesést, ami közvetlenül csökkenti a szivattyú teljesítményét, amellyel azonos áramlást biztosít.
- A terhelésérzékelő áramkörök a szivattyú teljesítményét a tényleges downstream igényhez igazítják ahelyett, hogy rögzített nyomáson működnének, függetlenül attól, hogy az aktuátoroknak éppen mire van szükségük.
Ezek a választási lehetőségek kölcsönhatásban állnak egymással: egy VFD-hajtású motorral és egy terhelésérzékelős elosztóval párosított változtatható lökettérfogatú szivattyú jelentősen csökkentheti az elektromos fogyasztást az ugyanazon alkalmazás fix lökettérfogatú, fix fordulatszámú alapvonalához képest, bár a tényleges megtakarítás nagymértékben függ attól, hogy a munkaciklus hány részét töltik el részleges igény esetén a teljes átfolyású üzemhez képest.
Mobil versus helyhez kötött hidraulikus tápegység alkatrészei
A fent tárgyalt alkatrészcsoportok mind a mobil, mind a helyhez kötött hidraulikus hajtóművekre vonatkoznak, de az egyes csoportokon belül kiválasztott specifikus hardver gyakran jelentősen eltér a kettő között.
| Összetevő | Helyhez kötött ipari egység | Mobil egység |
| Áramforrás | Fix villanymotor | TLT, motorra szerelt szivattyú vagy akkumulátoros villanymotor |
| A tározó anyaga | Szén vagy rozsdamentes acél | Alumínium a súlycsökkentéshez |
| Hűtés | Levegő vagy víz hőcserélő | Ram-levegős vagy ventilátoros léghűtés |
| Bekerítés | Nyitott keret vagy hangtompított szekrény | Zárt, rezgésszigetelt rekesz |
Általános különbségek a helyhez kötött ipari és mobil hidraulikus erőművek között.
A vibráció a legnagyobb kiegészítő tervezési tényező a mobil egységek esetében. Azokhoz az alkatrészekhez, amelyek évekig zavartalanul ülnek egy helyhez kötött ipari padlón, reteszelő alátétre, menetreteszelő anyagra és rezgésálló tömlőbilincsekre van szükségük a mobil alvázon, mivel a tartós közúti vagy terepjáró vibráció sokkal gyorsabban lazítja meg a szabványos rögzítőket és szerelvényeket, mint egy helyhez kötött telepítés.
Alkatrészek meghibásodási mintái és megelőző karbantartás
A legtöbb hidraulikus tápegység meghibásodása három alapvető ok egyikére vezethető vissza: szennyeződés, levegőztetés vagy hő. Mindegyik korai tüneteinek felismerése lehetővé teszi a karbantartó személyzet beavatkozását, mielőtt az alkatrész ténylegesen meghibásodna.
| Tünet | Valószínűleg érintett alkatrész | Gyakori kiváltó ok |
| Nyüszítés vagy kavitációs zaj a szivattyúnál | Szivattyú, szívószűrő | Alacsony folyadékszint, eltömődött szűrő vagy levegőszivárgás a szívóoldalon |
| Szivacsos vagy késleltetett hengerreakció | Irány- vagy áramlásszabályozó szelep | Levegőztetett folyadék vagy kopott szeleporsó |
| Fokozatos nyomásesés terhelés alatt | Szivattyú, nyomáscsökkentő szelep | Belső kopás a szennyezett folyadék miatt |
| A folyadék hőmérsékletének emelkedése a műszak alatt | Hűtő, nyomáscsökkentő szelep | Alulméretezett hűtés vagy túlzott tehermentesítő bypass |
| Síró szerelvények és tömlővégek | Szerelvények, tömlőszerelvények | Vibrációs fáradtság vagy helytelen nyomaték beszereléskor |
| Hibás nyomásmérő vagy jelátalakító leolvasás | Mérőleválasztó, jelátalakító vezetékek | Pulzációs sérülés vagy meglazult elektromos csatlakozás |
A helyszínen megfigyelt tünetminták és a tipikusan felelős összetevők.
A folyadékmintavételre épülő megelőző ütemezés, a fix időközök helyett az eltömődési jelzőkön alapuló ütemezett szűrőcserék, valamint a rendszeres akkumulátor-előtöltési ellenőrzések felderítik a hibaminták nagy többségét, miközben még mindig olcsó a javításuk.
Folyadék-mintavételi időközök
A folyamatos ipari üzemben lévő egységek esetében a negyedéves folyadék-mintavétel általános kiindulópont, a mintavételt havi intervallumra helyezték át a nagy pontosságú arányos vagy szervo áramköröket futtató egységek esetében, ahol a részecskeszám kismértékű növekedése túlzott mértékben befolyásolja a szelep reakcióját. A mintavétel egy élő, futó vezetékről, nem pedig a tartály aljáról, reprezentatívabb képet ad arról, hogy mi kering valójában a szivattyún és a szelepeken.
Alkatrészek meghatározása egyedi hidraulikus tápegységhez
A szabványos katalógusegységek az alkalmazások nagy részét lefedik, de gyakoriak az egyedi összeállítások, ahol a lábnyom, a zaj, a munkaciklus vagy a környezeti expozíció kívül esik a szabványos tartományokon. Néhány gyakorlati kérdés határozza meg a legtöbb egyedi specifikációt.
- Mi a tényleges munkaciklus – folyamatos, szakaszos vagy alkalmi csúcsigény –, nem pedig az elméleti maximális áramlás, amelyet a rendszer valaha is igényelhet?
- Milyen környezeti hőmérsékleti tartományra és házra vonatkozó követelmények vonatkoznak, mivel a kültéri vagy mosóberendezés megváltoztatja a motorház típusát, a tartály anyagát és a hűtési stratégiát?
- Milyen zajkorlátozások vonatkoznak a berendezés közelében, ami éppúgy befolyásolja a fogaskerék-, lapát- és dugattyús szivattyúk közötti választást, mint bármely burkolatkezelés?
- Szükséges-e az alkalmazás arányos vagy szervoszintű szabályozási pontosságra, amely szigorúbb szűrési célokat és eltérő szeleptechnológiát hajt végre egy egyszerű be-/kikapcsolási áramkörből?
- Mi a várható élettartam, és ki fogja elvégezni a rutin karbantartást, mivel ez befolyásolja, hogy mekkora értéke van a távfelügyelet és az automatizált leállítások hozzáadásának, szemben az egyszerűbb, kézzel ellenőrzött műszercsomaggal?
Ha ezeket a válaszokat közvetlenül az alkatrész kiválasztása előtt kapja meg, elkerülheti a legdrágább utómunkálatokat: a telepítés után kiderül, hogy a szivattyú, a motor vagy a hűtőcsomag a valós működési feltételekhez képest alulméretezett.
Tokozások és zajcsökkentés
Ahol a hidraulikus tápegység egy kezelői állomás közelében vagy egy zajérzékeny létesítményben található, a szivattyú és a motor körüli hangtompított burkolat jelentősen csökkentheti az észlelt zajt, gyakran költséghatékonyabban, mint a szivattyútípusok váltása önmagában. A ház kialakításának egyensúlyba kell hoznia az akusztikus csillapítást a megfelelő szellőztetéssel, mivel a hőt a motor és a szivattyú körül megkötő zárt ház lerövidíti az alkatrész élettartamát, még akkor is, ha csendesíti az egységet.
Gyakran Ismételt Kérdések
Mekkora a hidraulikus tápegység jellemző élettartama?
Megfelelő szűréssel és folyadékkarbantartással a hidraulikus tápegység szerkezeti elemei általában 15-20 évig működnek, bár a szivattyúk, tömítések és tömlők olyan kopó elemek, amelyeket jóval előtte rövidebb ciklusok során újjáépítenek vagy kicserélnek.
Milyen gyakran kell hidraulika folyadékot cserélni?
A csereintervallumok az üzemi hőmérséklettől és a szennyeződés-ellenőrzéstől függenek, nem pedig egy meghatározott óraszámtól. Sok ipari egység éves vagy kétévente folyadékcserét hajt végre, amikor a szűrés alacsonyan tartja a részecskeszámot és a hőmérsékletet kontroll alatt tartja, de a folyadékminta vétele megbízhatóbb útmutató, mint a naptári dátum önmagában.
A fix lökettérfogatú szivattyú később változtatható lökettérfogatúra frissíthető?
A legtöbb esetben ez a szivattyú és gyakran a rögzítő adapter cseréjét igényli, mivel a két szivattyútípus mechanikailag különbözik, nem csupán vezérlési logikában. Általában célszerűbb a munkaciklus alapján előre meghatározni a megfelelő szivattyútípust, mint későbbi frissítést tervezni.
Mi okozza a hidraulikus tápegység túlmelegedését még megfelelő méretű hűtő mellett is?
A papíron megfelelően méretezett hűtő akkor is alulműködik, ha a ventilátor vagy a víz áramlása korlátozott, ha a nyomáscsökkentő szelep a tervezettnél nagyobb áramlást kerül meg szelep- vagy nyomásbeállítási probléma miatt, vagy ha a folyadék viszkozitási fokozata nem egyezik az üzemi hőmérséklet-tartománysal.
A tömlős vagy dugattyús akkumulátor jobb a hidraulikus tápegységhez?
A tömlőakkumulátorok gyorsabban reagálnak, és olcsóbbak az általános ütéselnyelés és a nyomáskiegyenlítés terén, míg a dugattyús akkumulátorok tartósabban kezelik a nagyobb térfogatokat és a nagyobb ciklusszámokat, így jobban illeszkednek a gyakori, nagy mennyiségű igény kiugrásával járó alkalmazásokhoz.
Mi a különbség a szívószűrő és a nyomóvezetékes szűrő között?
A szívószűrő védi a szivattyú bemenetét a nagy szennyeződésektől, és szándékosan durva, jellemzően 100-150 mikronos, hogy elkerülje a szivattyú bemeneti áramlásának korlátozását. A nyomóvezeték szűrője sokkal finomabb, jellemzően 10-25 mikronos, és védi a szivattyú utáni érzékenyebb szelepeket és hengereket.
Miért veszít nyomást egy hidraulikus tápegység csak terhelés alatt?
Az a nyomás, amely terhelés nélkül állandó, de a működtetőelem bekapcsolása után csökken, általában a szivattyú belső kopására vagy a beállított értékénél korábban nyitó nyomáscsökkentő szelepre utal, amelyek mindkettő csökkenti a ténylegesen rendelkezésre álló áramlást, ha a rendszer ténylegesen működik, nem pedig alapjáraton.
Hogyan befolyásolja a viszkozitás a szelep reakcióidejét?
A vastagabb folyadék ellenáll az irányított vagy arányos szelepen belüli kis belső járatokon való átáramlásnak, lassítva az orsó mozgását és a működtetőelem reakcióját. Ez az oka annak, hogy a hidegindítás késleltetése gyakori az éjszakán át tétlenül hagyott egységeknél fűtetlen helyiségekben, és ezért egyes berendezések tartályfűtést vagy bemelegítési ciklust adnak hozzá, mielőtt teljes sebességgel futnának hideg körülmények között.
Mi a célja a pilóta által működtetett visszacsapó szelepnek a hidraulikus körben?
A pilóta által működtetett visszacsapó szelep szabad áramlást tesz lehetővé egy irányba, miközben blokkolja az ellenirányú áramlást, amíg a vezetőnyomás jel szándékosan ki nem nyitja azt, amelyet általában a henger eltolódása nélküli pozícióban tartására használnak, még akkor is, ha az irányszelep középen van, és nincs aktív nyomás.
