Mi a hidraulikus tápegység célja?

A hidraulikus tápegység alapvető célja

A hidraulikus tápegység (HPU) egy alapvető cél érdekében létezik: elektromos vagy mechanikai energiát szabályozott hidraulikus energiává alakítani — túlnyomásos folyadék — amely továbbítható, irányítható és hasznos mechanikai munkavégzésre használható távolról. Bármely hidraulikus rendszer központi energiaforrása, amely azt az áramlást és nyomást hozza létre, amelyre a működtetőknek, motoroknak és hengereknek szüksége van a terhelés mozgatásához, a pozíciók megtartásához vagy olyan erők kifejtéséhez, amelyek tisztán mechanikus vagy elektromos eszközökkel kivitelezhetetlenek vagy lehetetlenek lennének.

Gyakorlatilag egy hidraulikus hajtóegység vesz fel elektromos energiát egy motorból, egy szivattyút használ a hidraulikafolyadék nyomás alá helyezésére, és a folyadékot a vezérlőszelepeken keresztül juttatja el oda, ahol munkát kell végezni – legyen az 500 tonnás prés emelése, építőipari kotrógép kormányzása, megmunkált alkatrész rögzítése vagy kereskedelmi repülőgép futóművének meghosszabbítása. A HPU nem maga végzi el a munkát; biztosítja a munkát lehetővé tevő teljesítmény- és vezérlő infrastruktúrát.

Hidraulikus tápegység nélkül a rendszer működtetőinek, hengereinek és hidraulikus motorjainak nem lenne energiaforrásuk. A HPU a hidraulikus áramkör számára ugyanaz, mint az elektronikus rendszer tápellátása – meghatározza a rendelkezésre álló teljesítmény-burokot, beállítja az üzemi nyomástartományt, és meghatározza, hogy a rendszer milyen gyorsan és pontosan tud reagálni.

Mit csinál egy hidraulikus tápegység valójában: a működési hiba

A hidraulikus tápegység célja több különálló funkcionális szerepre bontható, amelyeket bármely hidraulikus rendszeren belül egyidejűleg lát el.

Energia átalakítás

A HPU elsődleges feladata az energiaátalakítás. Elektromos motor – jellemzően bárhonnan 0,5 kW kis asztali egységeknél, 1000 kW feletti nagy ipari rendszerekben — hidraulikus szivattyút hajt. A szivattyú a motor forgási mechanikai energiáját hidraulikus energiává alakítja nyomás alatti áramlás formájában. Ezt az energiát ezután tömlőkön és csöveken keresztül jelentős távolságra el lehet szállítani, és ahol szükséges, vissza lehet alakítani mechanikai munkává.

Folyadék tárolása és kondicionálása

A hidraulikus tápegységbe integrált tartály tárolja a munkafolyadékot – jellemzően között 10 és 2000 literes a rendszer méretétől függően – és lehetővé teszi annak lehűlését, légtelenítését és leülepedését, mielőtt újra belépne a szivattyúba. A HPU-ban található a szűrőrendszer is, amely tisztán tartja a folyadékot, és gyakran egy hőcserélő is az optimális folyadékhőmérséklet fenntartása érdekében. Ez a kondicionáló szerep kritikus: a folyadék tisztasága és hőmérséklete közvetlenül befolyásolja az összes későbbi alkatrész élettartamát.

Nyomásszabályozás és biztonság

A HPU nyomáscsökkentő szelepet tartalmaz, amely lezárja a maximális rendszernyomást, megakadályozva a szivattyú, a szelepek, a működtetők és a csövek túlterheléses károsodását. A legtöbb ipari hidraulikus rendszerben ez a maximális nyomás között van beállítva 150 és 350 bar , bár a nagynyomású rendszerek a repülésben, a tesztelésben és a speciális alkalmazásokban meghaladhatják 700 bar . A nyomásszabályozási funkció biztosítja, hogy a rendszer ne lépje túl a tervezési határértékeket, függetlenül attól, hogy az utánfutó kör mire van szüksége.

Áramlásszabályozás és elosztás

A modern hidraulikus tápegységek irányszabályozó szelepeket, arányos szelepeket vagy szervoszelepeket tartalmaznak, amelyek meghatározott sorrendben és szabályozott áramlási sebességgel osztják el a nyomás alatt álló folyadékot meghatározott működtetőkhöz. Ez a vezérlő funkció határozza meg a rendszerben minden mozgás sebességét, erejét és irányát. Egyetlen HPU egyidejűleg több áramkört is elláthat, amelyek mindegyike független nyomás- és áramlási követelményekkel, közvetlenül az egységre szerelt elosztóblokkok és szelepegységek segítségével.

Miért használnak hidraulikus erőműveket más energiatechnológiák helyett?

A hidraulikus tápegység célja világosabbá válik, ha megértjük, hogy bizonyos alkalmazásokhoz miért a hidraulikát választják az elektromos működtetők, a pneumatika vagy a tisztán mechanikus hajtások helyett. Minden technológiának megvan a maga tartománya, és a hidraulika – különösen a HPU-vezérelt rendszer – mindenhol dominál, ahol egyszerre van szükség nagy erősűrűségre, precíz vezérlésre és nagy terhelés melletti megbízhatóságra.

Erő és teljesítménysűrűség

A hidraulikus rendszerek olyan erőket hoznak létre, amelyeket nehéz vagy nem praktikus összeegyeztetni a hasonló méretű és tömegű elektromos motorokkal. Egy hidraulikus henger a 250 bar nyomáson működő 100 mm-es furat körülbelül 196 kN (körülbelül 20 tonna) erőt hoz létre néhány kilogramm súlyú alkatrészből. Az azonos erőt kifejtő elektromos lineáris működtető szerkezet lényegesen nehezebb és nagyobb lenne. Ez az erősűrűség az oka annak, hogy a hidraulikus hajtóművek szabványosak az olyan alkalmazásokban, mint a fémprések, fröccsöntő gépek és nehéz építőipari berendezések.

Terheléstartás folyamatos energiafogyasztás nélkül

Az eltömődött nyílású hidraulikus munkahenger korlátlan ideig tartja a terhét energiafogyasztás nélkül, mert az összenyomhatatlan folyadék nem tud kijutni egy zárt szelepen keresztül. Ez a képesség alapvető fontosságú olyan alkalmazásokban, mint a rögzítőelemek, emelőállványok és hidraulikus emelők, amelyeknek hosszabb ideig kell tartaniuk a terhet. Az azonos terhelést viselő elektromos szervomotor folyamatos áramot igényelne – hőt termel és fogyaszt még álló helyzetben is.

Túlterhelés elleni védelem

A hidraulikus tápegységben található nyomáscsökkentő szelep túlterhelés elleni védelmet biztosít. Ha a rendszer a beállított nyomást meghaladó terhelésbe ütközik, a biztonsági szelep kinyílik, és a működtető egyszerűen leáll – egyetlen alkatrész sem sérült meg. Az elektromos motorok és a mechanikus hajtások általában összetettebb védelmi rendszert igényelnek az azonos szintű hibatűrés eléréséhez.

Távoli erőátvitel

Egy HPU rugalmas tömlőkön keresztül képes táplálni a sok méterrel távolabb elhelyezkedő működtetőket, lehetővé téve az áramforrás kényelmes, védett helyen történő elhelyezését, miközben az aktuátorok zord, megközelíthetetlen vagy robbanásveszélyes környezetben működnek. A tengeri fúrótornyoknál például a főfedélzeten egyetlen hidraulikus erőegység vezérelheti a tengerfenéken lévő szelepeket és működtetőket. több száz méterrel a felszín alatt hosszú köldökcsöveken keresztül.

Iparágak és alkalmazások, ahol a hidraulikus erőművek kritikus célt szolgálnak

A hidraulikus tápegység az egyik leguniverzálisabban alkalmazott ipari berendezés gyakorlatilag minden olyan szektorban, amely nehézgépekkel, precíziós mozgással vagy nagy erőkifejtéssel foglalkozik. A HPU-k telepítési helyének megértése egyértelművé teszi, hogy céljuk miért olyan jelentős.

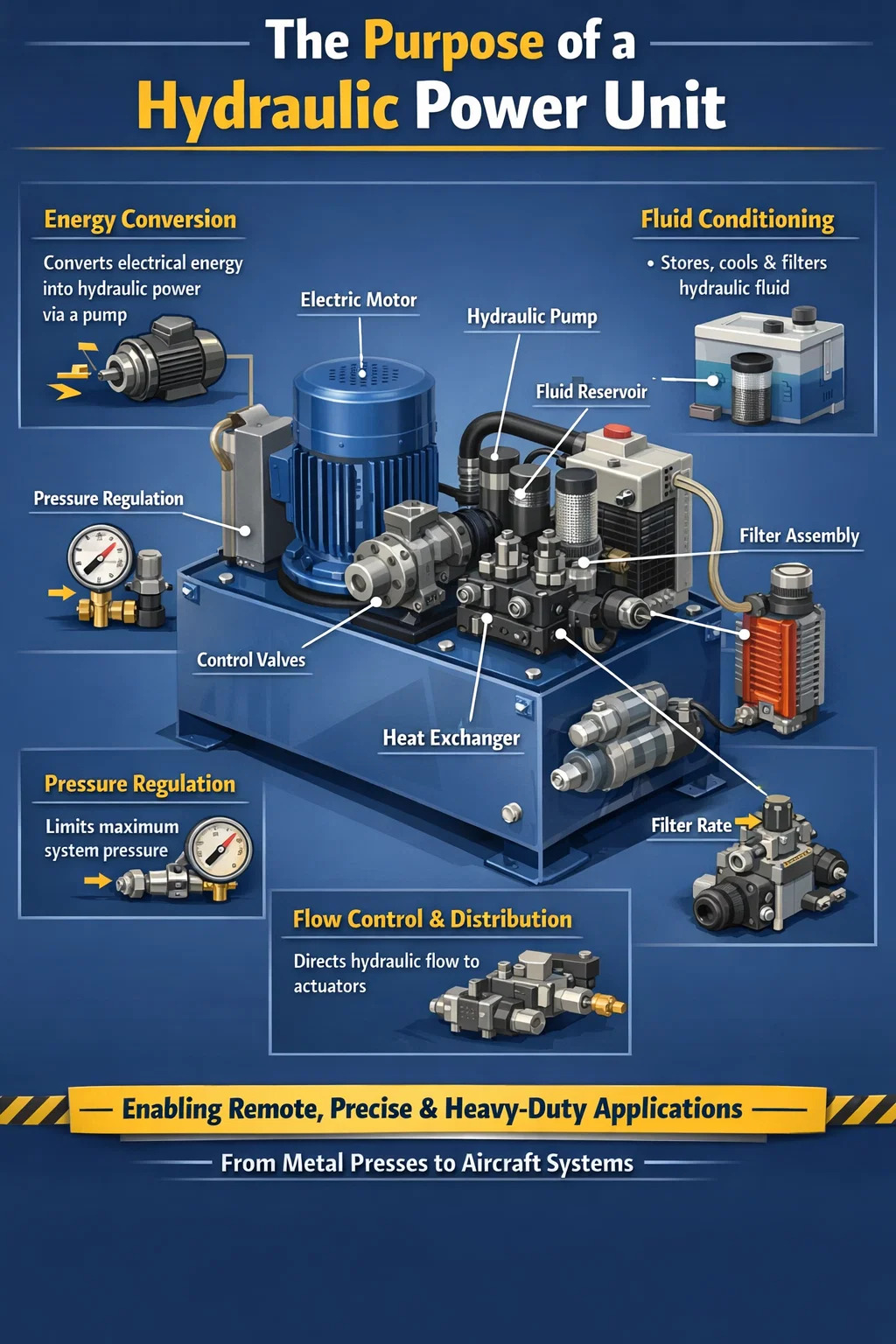

A hidraulikus tápegységen belüli egyes fő alkatrészek célja

A hidraulikus tápegység a gondosan integrált alkatrészkészlet révén éri el célját. Mindegyiknek sajátos szerepe van, és ezek megértése segít tisztázni, hogy a HPU miért olyan, amilyen.

Elektromos motor

A motor biztosítja az elsődleges mozgató energiát. A legtöbb ipari HPU háromfázisú váltakozó áramú indukciós motorokat használ megbízhatóságuk, egyszerűségük és széles teljesítménytartományban való rendelkezésre állásuk miatt. A motor kimenő tengelye közvetlenül a szivattyúhoz kapcsolódik. A motor mérete határozza meg az egység által leadható maximális hidraulikus teljesítményt. Az energiahatékony, modern konstrukciókban egy változtatható sebességű hajtás vezérli a motort, hogy a teljesítményt a valós idejű igényekhez igazítsa, jelentősen csökkentve az energiapazarlást részleges terheléseknél.

Hidraulikus szivattyú

A szivattyú a hidraulikus tápegység szíve. Folyadékot szív ki a tartályból, és nyomás alatt nyomja be a rendszer áramkörébe. A fogaskerék-szivattyúkat alacsonyabb nyomású, költségérzékeny alkalmazásokban használják. A lapátos szivattyúk csendesebb működést biztosítanak. A dugattyús szivattyúkat – mind az axiális, mind a radiális típusokat – nagynyomású, nagy hatásfokú vagy változó lökettérfogatú alkalmazásokban használják. A szivattyú löketét köbcentiméter per fordulatban (cc/rev) adják meg, és egy adott tengelysebességnél ez közvetlenül meghatározza a HPU által szolgáltatható áramlási sebességet.

Víztározó

A tartály hidraulikafolyadékot tárol, és több másodlagos célt is szolgál: lehetővé teszi a légbuborékok kiszabadulását, termikus puffert biztosít a hő elnyelésére a rendszerből, és időt ad a részecskék szennyeződésének leülepedésére, mielőtt a folyadék visszakeringetné. A szokásos ökölszabály az, hogy a tartályt méretre kell méretezni A szivattyú percenkénti áramlási sebességének 3-5-szöröse , bár a magas hőmérsékletű alkalmazások nagyobb tartályokat vagy kiegészítő hűtést igényelhetnek.

Nyomáscsökkentő szelep

Ez a szelep a rendszer elsődleges biztonsági berendezése. Automatikusan kinyílik, ha a nyomás meghaladja az előre beállított határértéket, és a felesleges áramlást visszatereli a tartályba. Enélkül az eltömődött működtető vagy elakadt henger nyomásemelkedést okozna, amíg egy cső, tömlő vagy alkatrész meghibásodik. A biztonsági szelep nem vezérlőelem – ez egy védelmi eszköz –, és egy megfelelően megtervezett HPU-nak ritkán kell aktiválnia normál működés közben.

Szűrőegység

A hidraulikafolyadék tisztasága a rendszer élettartamának egyik legkritikusabb tényezője. A HPU-ban található szűrők – jellemzően a visszatérő vezetéken, a nyomóvezetéken vagy mindkettőn – eltávolítják a részecskékből származó szennyeződéseket, mielőtt az károsítaná a szivattyú belső részét, a szeleporsókat és a hengertömítéseket. A legtöbb ipari HPU a folyadék tisztasági szintjét célozza meg ISO 4406 osztály 16/14/2111-18/16/13 3–10 mikron abszolút besorolású szűrők használatával.

Hőcserélő

A hidraulikus rendszer energiavesztesége a folyadékban lévő hő formájában nyilvánul meg. Hőcserélő nélkül a folyadék hőmérséklete folyamatosan emelkedne, amíg a tömítések leromlanak, a viszkozitás csökken, és az alkatrészek kopása felgyorsul. A légfúvással vagy vízhűtéses hőcserélők úgy vannak méretezve, hogy a várható hőterhelést eloszlatják – jellemzően A bemeneti teljesítmény 25-40%-a hagyományos fix szivattyúkörben – és tartsa a folyadék hőmérsékletét 40°C és 60°C között.

Vezérlőszelepek és elosztóblokk

Az irányított szabályozószelepeket, az arányos szelepeket, a nyomáscsökkentő szelepeket és az áramlásszabályozó szelepeket gyakran a HPU-ba integrált elosztóblokkra szerelik fel. Ezek az alkatrészek a túlnyomásos folyadékot a megfelelő működtetőelemhez irányítják a megfelelő nyomással és áramlási sebességgel egy PLC, kézi vezérlés vagy automatikus sorrendvezérlő parancsára. Az elosztócsőre szerelt megközelítés csökkenti a csőcsatlakozásokat, minimalizálja a szivárgási pontokat, és kompakt marad a rendszerben.

Hogyan szolgálja a hidraulikus tápegység a precíziós és automatizálási célokat

A hidraulikus tápegység a nyers erő alkalmazása mellett precíziós célt szolgál az automatizált gyártásban és folyamatirányításban. Proporcionális vagy szervoszelepes technológiával a HPU által vezérelt rendszerek a működtetőelem helyzetét belülről szabályozhatják ±0,01 mm és erőltesse belülre a beállított érték 1%-a — olyan teljesítményszintek, amelyek versenyképessé teszik a hidraulikát az elektromos szervohajtásokkal szemben számos erőigényes alkalmazásban.

Egy modern szervo-hidraulikus rendszerben egy zárt hurkú vezérlő folyamatosan összehasonlítja az aktuátor tényleges helyzetét (egy lineáris jelátalakítóval mérve) a parancsolt pozícióval, és ennek megfelelően állítja be a szervoszelep nyitását, valós időben korrigálja a terhelési zavarokat és az áramlási ingadozásokat. Ezt a zárt hurkú képességet a következőkben használják:

• Anyagvizsgáló gépek, amelyeknek pontos erőprofilokat kell alkalmazniuk a próbatestekre
• Repülésszimulátorok, amelyek replikálják a mozgásjeleket a pilótaképzéshez
• Szeizmikus tesztberendezések, amelyek megrázzák a szerkezeti elemeket a földrengésterhelés szimulálására
• Gépjármű-kifáradást vizsgáló standok, amelyek közúti terhelési spektrumot alkalmaznak a járműalkatrészekre
• Ipari kovácsoló prések programozható nyomóhelyzettel és erőprofilokkal

Ezen alkalmazások mindegyikében a hidraulikus tápegység teszi lehetővé az erőt és a mozgást. A szervoszelep és a vezérlő határozza meg a pontosságot; a HPU határozza meg a teljesítménykapacitást.

Központosított és decentralizált hidraulikus tápegységek: különböző célok különböző architektúrákhoz

A hidraulikus tápegységek létesítményen vagy gépeken belüli elhelyezésének módja attól függ, hogy milyen konkrét célt kell szolgálnia. Két alapvető építészeti megközelítés létezik, amelyek mindegyike más-más követelményeknek felel meg.

Központosított hidraulikus tápegységek

Egyetlen nagy HPU több gépet vagy munkaállomást szolgál ki egy gyűrűs fő vagy elágazó elosztórendszeren keresztül. Ezt a megközelítést nagy gyártóüzemekben alkalmazzák, ahol sok gépnek van szüksége egyidejűleg hidraulikus energiára. Előnye, hogy egy egység, egy vezérlőkészlet és egy karbantartási pont szolgálja ki az egész létesítményt. Egy autókarosszéria-műhely központosított HPU-ja besorolható 500 kW vagy több , több tucat hegesztő- és szorítóállomást lát el. A kompromisszum az, hogy a meghibásodás egyidejűleg érinti az összes downstream gépet, és a hosszú csőjáratok nyomásveszteséget okoznak.

Decentralizált (gépre szerelt) hidraulikus tápegységek

Minden gépnek vagy folyamatcellának saját dedikált HPU-ja van, amelyet kifejezetten az adott gép követelményeinek megfelelően méreteztek. Ez a legelterjedtebb elrendezés a modern gyártásban, mert függetlenséget biztosít – az egyik gép HPU-hibája nem érinti a többit –, és lehetővé teszi az egyes egységek optimalizálását az adott munkaciklus- és nyomáskövetelményekhez. Ebben a kategóriában a kompakt HPU-k a következőktől származnak 0,5 kW teljesítményű asztali egységek kisméretű próbatestekhez ig 200 kW-os egységek nagy fröccsöntő vagy fröccsöntő gépekhez.

Hordozható és bérelhető hidraulikus erőművek

A hordozható HPU-k meghatározott célt szolgálnak a karbantartásban, az építésben és a vészhelyzeti reagálásban: igény szerinti hidraulikus teljesítményt biztosítanak ott, ahol nincs rögzített telepítés. A hidraulikus mentési eszközöket (az "élet pofáját") hordozható HPU-k hajtják. A csővezeték-építő csapatok hordozható egységeket használnak a hidraulikus csőhajlítók és -lehúzók meghajtására. A karbantartó csapatok a hidraulikus nyomatékkulcsokat használják nagy karimás csatlakozásokon, ahol nincs áramellátás. Ezek az egységek jellemzően dízel- vagy benzinmotorral hajtottak, nem pedig elektromosak, így távoli vagy hálózaton kívüli helyeken is működhetnek.

A hidraulikus tápegység célja a biztonság szempontjából kritikus rendszerekben

A biztonság szempontjából kritikus alkalmazásokban a hidraulikus tápegység olyan célt szolgál, amely túlmutat a hajtási mozgáson – garantált, hibamentes működést kell biztosítania hibaállapotok esetén is. Ez három területen különösen fontos.

Vészleállító rendszerek olajban és gázban

Az olaj- és gázipari létesítmények hidraulikus hajtóművei vészleállító (ESD) szelepeket és kifújásgátló (BOP) rendszereket hajtanak végre. Ezeknek a HPU-knak képesnek kell lenniük a nagy szelepek gyors és megbízható működtetésére hibaállapotok esetén – beleértve az áramkimaradásokat is. A HPU által feltöltött akkumulátortelepek elegendő hidraulikus energiát tárolnak az összes vészszelep többszöri működtetéséhez, még akkor is, ha az elsődleges áramforrás elveszik. Offshore telepítéseknél a BOP vezérlésű HPU-kat úgy tervezték, hogy API 16D vagy azzal egyenértékű szabványok teljes redundanciával.

Repülőgép-hidraulikus rendszerek

A kereskedelmi repülőgépeken több független hidraulikus erőegység van – jellemzően két vagy három rendszer, mindegyik saját szivattyúval (motoros, elektromos vagy levegős meghajtású), tartályral és áramkörrel –, így egy rendszer meghibásodása nem veszélyezteti a repülésirányítást. A Boeing 737 például két független hidraulikus rendszerrel rendelkezik, amelyek mindegyike képes önállóan működtetni az elsődleges repülésvezérlőket. Ebben az összefüggésben az egyes HPU-k célja éppúgy a redundanciáról és a hibatűrésről szól, mint az energiatermelésről.

Ipari présfékek és guillotine

A hidraulikus présfékek és nyírógépek HPU-kat használnak a munkahengerek olyan erők meghajtására, amelyek ellenőrzés nélkül súlyos sérüléseket okozhatnak. Ezekben a gépekben a HPU kiegyenlítő szelepeket, kétcsatornás biztonsági szeleprendszereket és helyzetfigyelést tartalmaz annak biztosítására, hogy a nyomószár csak szabályozott sebességgel tudjon mozogni, és ne tudjon szabadon leesni tömlőhiba vagy szelephiba esetén. A HPU biztonsági vezérlési funkciója ugyanolyan fontos, mint az energiaellátási funkciója.

Mi határozza meg a hidraulikus tápegység méretét és műszaki jellemzőit

Egy adott célra hidraulikus tápegység kiválasztásához az egység specifikációit az alkalmazás igényeihez kell igazítani. A legfontosabb paraméterek, amelyek meghatározzák, hogy a HPU-nak mit kell szállítania:

• Üzemi nyomás: A legigényesebb szelepmozgató által igényelt maximális rendszernyomás, plusz 10-15% tartalék. A legtöbb ipari rendszer 150 és 350 bar közé esik.
• Áramlási sebesség: Az összes aktív állítómű teljes egyidejű áramlási igénye. Ha egy 100 mm-es furatú hengernek 100 mm/s sebességgel kell kinyúlnia, akkor körülbelül 47 l/perc áramlásra van szüksége.
• Üzemi ciklus: Milyen gyakran és mennyi ideig van a rendszer teljes terhelés alatt. A folyamatos üzemű HPU mérete és hűtése más, mint a rövid sorozatokban használt hosszú tétlenségi időszakokban.
• Az áramkörök száma: Hány független aktuátort vagy funkciót kell egyidejűleg kiszolgálnia a HPU-nak, és ezek eltérő nyomás- vagy áramlási követelményekkel rendelkeznek.
• Környezet: Működési hőmérséklet-tartomány, víznek, pornak vagy korrozív atmoszférának való kitettség, valamint az, hogy az egységnek meg kell-e felelnie az ATEX vagy más veszélyes terület besorolásnak.
• Ellenőrzési követelmények: Függetlenül attól, hogy a HPU-nak egyszerű be/ki vezérlésre, arányos nyomás- és áramlásszabályozásra, vagy teljes, zárt hurkú szervovezérlésre van szüksége helyzet- és erő-visszacsatolással.

Ennek a specifikációnak a betartása alapvető fontosságú ahhoz, hogy a HPU megbízhatóan teljesítse célját. Az alulméretezett egység túlmelegszik és idő előtt meghibásodik. Egy túlméretezett egység energiát és tőkét pazarol. A HPU specifikáció megfelelő tervezése a sikeres hidraulikus rendszer alapja.

A hidraulikus erőművek fejlődő célja a modern iparban

A hidraulikus tápegység célja változatlan maradt – szabályozott hidraulikus teljesítmény átalakítása és leadása –, de a cél elérésének módja jelentősen fejlődött az elektronika, az anyagok és a folyadéktechnológia fejlődésével.

A modern HPU-k egyre gyakrabban tartalmaznak IoT-képes érzékelőket, amelyek folyamatosan figyelik a folyadék hőmérsékletét, nyomását, a szivattyú áramlási teljesítményét, a szűrő nyomáskülönbségét és a motor áramfelvételét. Ezeket az adatokat prediktív karbantartási algoritmusokba építik be, amelyek képesek észlelni a szivattyú kopását, a szűrő eltömődését vagy a folyadékszennyeződést hetekkel azelőtt, hogy azok meghibásodást okoznának. Egy 50 központi felügyeleti rendszerhez csatlakoztatott HPU-val rendelkező üzem képes elérni 40-60%-os csökkenés a nem tervezett állásidőben az időalapú karbantartási ütemtervekhez képest.

Az elektrohidraulikus hajtóművek (EHA) – önálló egységek, amelyek egy kis villanymotort, szivattyút és szelepmozgatót egyesítenek egyetlen csomagban – egyes alkalmazásokban kezdik felváltani a hagyományos, HPU-val táplált áramköröket, különösen az űrrepülésben és a mobil gépekben, ahol a súly és a beépítési hely kiemelten fontos. A nagy teljesítményű, több működtetésű vagy folyamatos üzemű ipari alkalmazásoknál azonban továbbra is a központi hidraulikus tápegység marad a legpraktikusabb és legköltséghatékonyabb megoldás, és várhatóan az is marad a belátható jövőben.

A víz-glikol, a szintetikus észter és a tűzálló hidraulikafolyadékok bevezetése kibővítette azokat a környezeteket is, ahol a HPU-k biztonságosan működhetnek – különösen az öntödékben, a présöntő létesítményekben és a földalatti bányászatban, ahol a tűzveszély miatt az ásványolaj nem megfelelő. Ezekben a beállításokban a HPU ugyanazt az alapvető célt szolgálja, de a folyadék specifikációját úgy választották meg, hogy a teljesítmény feláldozása nélkül megfeleljen a biztonsági előírásoknak.
